Entrematic Ditec QIK4E - Wahl der Öffnungsrichtung

75
IP1861DE - 2015-12-02

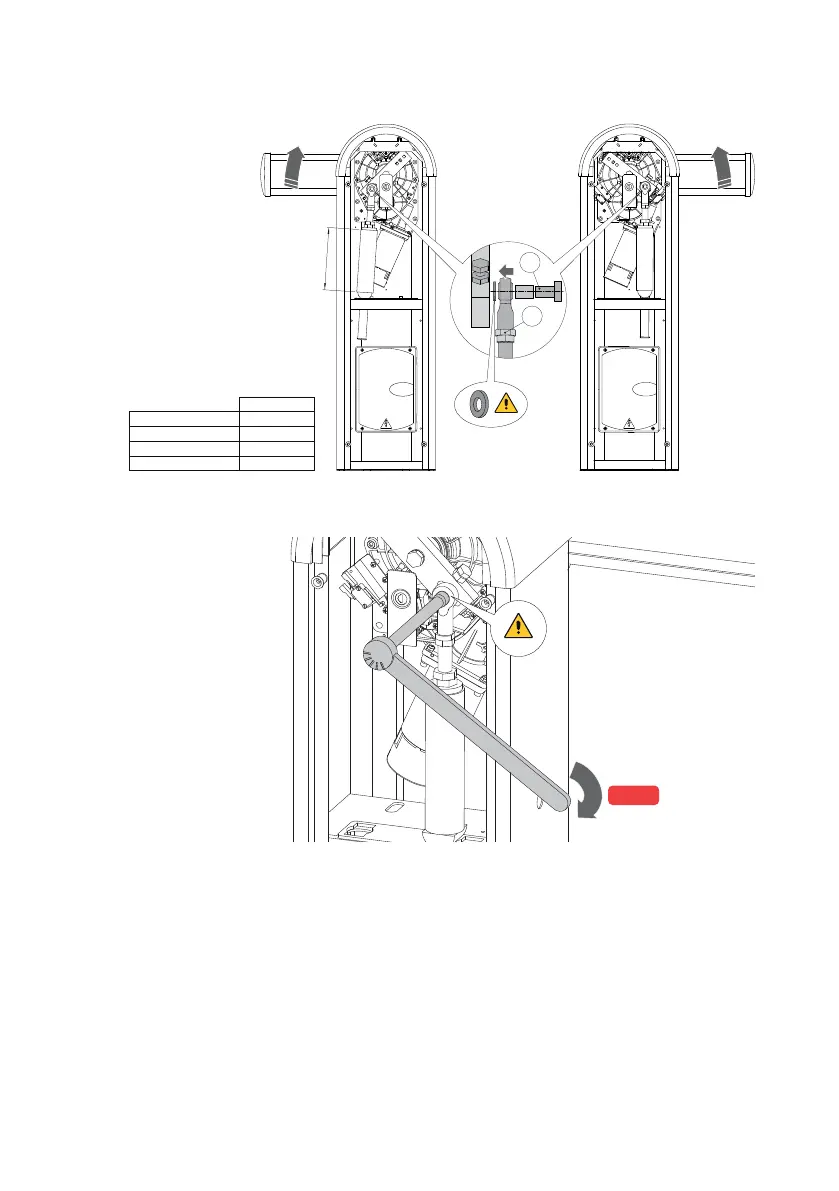

10. Wahl der Öffnungsrichtung
- Wählen Sie die Öffnungsrichtung wie in der Abbildung angegeben.
- Montieren Sie die Feder mit der entsprechenden Schraube M12x40 [C] mit Gewindebremse,
dazu kraftvoll drücken, wie in der Abbildung angegeben.
- [QIK4E] Stellen Sie den an der elektronischen Steuerung E1A vorhandenen DIP2 wie in der
Abbildung angegeben ein.
[QIK7EH] Stellen Sie den an der elektronischen Steuerung EL31R vorhandenen DIP2A wie in
der Abbildung angegeben ein.
- Stellen Sie nach der Bauminstallation die Federspannung über die Muttern [B] ein, bis das in
der Tabelle angegebene Maß A erreicht ist.
85 Nm
Öffnung nach rechts
DIP2=OFF [E1A]
DIP2A=OFF [EL31R]
Öffnung nach links
DIP2=ON [E1A]
DIP2A=ON [EL31R]
A
QIKM1 (grau) ≥ 190 mm
QIKM2 (grün) ≥ 190 mm
QIKM3 (rot Ø38) ≥ 220 mm
QIKM4 (rot Ø51) ≥ 220 mm
A
B
C
