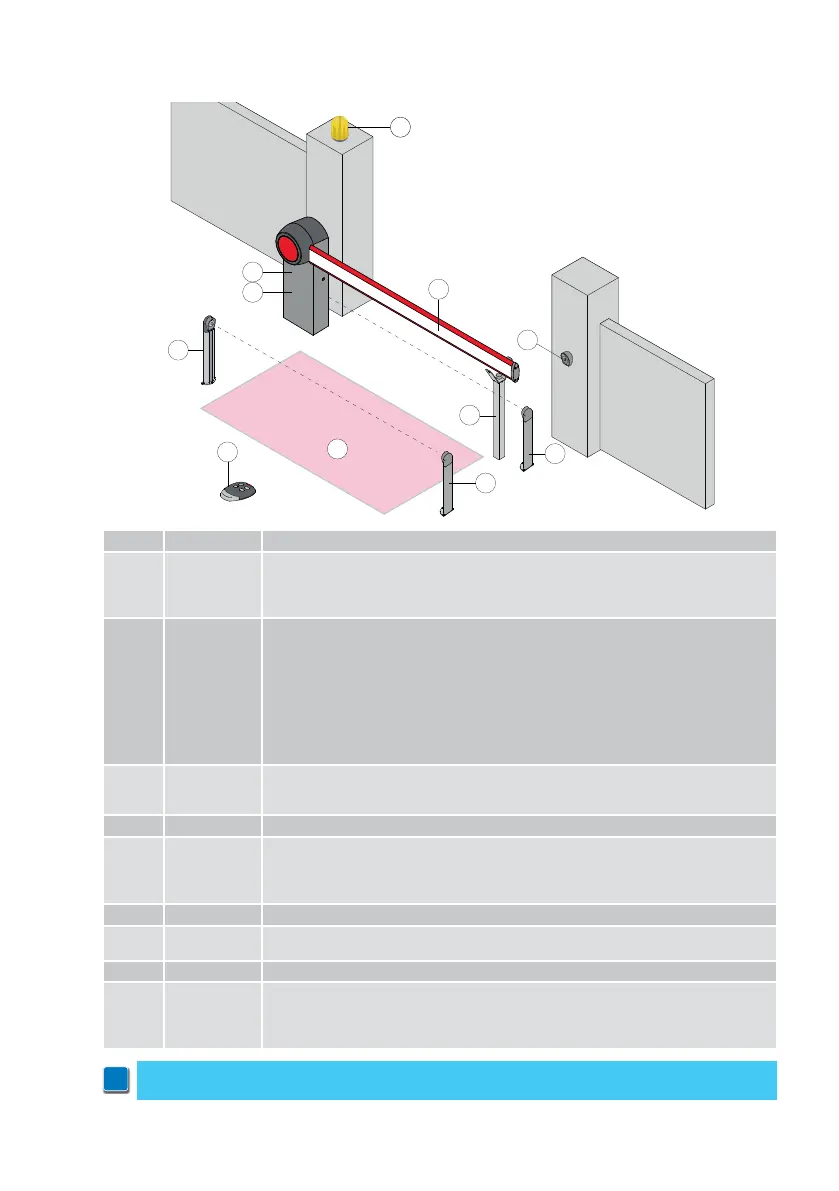

4. Installazione tipo
Rif. Codice Descrizione
1
QIK4E
QIK7EH
QIK7YEH
QIKZ
Armadio barriera
Armadio barriera
Armadio barriera inox
Base di fissaggio armadio
2
QIKB37
QIKB50
QIKB60
QIKSN
QIKBG
QIKLUX
QIKC
QIKAM
QIKGR
Asta ellittica 3700 mm
Asta ellittica 5000 mm
Asta ellittica 6000 mm
Snodo per asta ellittica
Giunto per asta ellittica
Kit illuminazione asta
Confezione 10 catarifrangenti asta
Appoggio mobile
Siepe in alluminio 2000 mm
3
QIKAF
QIKAFE
QIKAFZ
Appoggio fisso
Appoggio fisso con blocco elettromagnetico
Base di fissaggio appoggio fisso
4 LAMPH Lampeggiante
5
XEL5
LAN4
LAN7
XELCA
Selettore a chiave
Tastiera a combinazione
Decodificatore a scheda
Colonnina per accessori di comando
6 GOL4 Radiocomando
7
XEL2
XELCB
Fotocellule
Colonnina per fotocellule
8 LAB9 Rilevatore a spira magnetica per controllo passaggio
A
Collegare l’alimentazione ad un interruttore onnipolare di tipo omologato con
distanza d’apertura dei contatti di almeno 3 mm (non fornito).
Il collegamento alla rete deve avvenire su canala indipendente e separata dai
collegamenti ai dispositivi di comando e sicurezza.
i
La garanzia di funzionamento e le prestazioni dichiarate si ottengono solo con accessori e
dispositivi di sicurezza DITEC.
