10. Elección del sentido de apertura

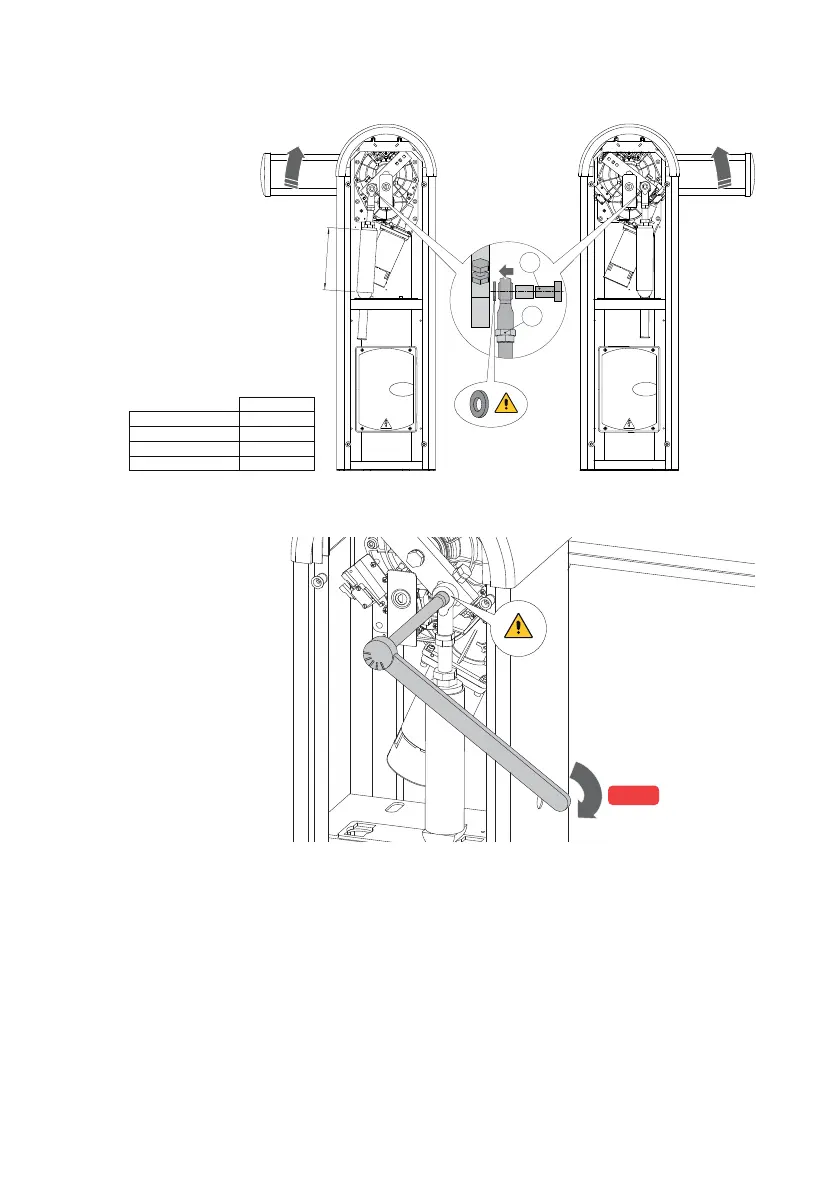

- Seleccione el sentido de apertura como se indica en la figura.
- Monte el resorte utilizando el tornillo específico M12x40 [C] con fijador de rosca, apretando
con fuerza como se indica en la figura.
- [QIK4E] Configurar el DIP2 del cuadro electrónico E1A como se indica en la figura.
[QIK7EH] Configurar el DIP2A del cuadro electrónico EL31R como se indica en la figura.
- Después de haber instalado la barra, regule la compresión del resorte mediante las tuercas
[B] hasta obtener la medida A indicada en la tabla.
85 Nm
Apertura hacia la derecha
DIP2=OFF [E1A]
DIP2A=OFF [EL31R]
Apertura hacia la izquierda
DIP2=ON [E1A]
DIP2A=ON [EL31R]
A
QIKM1 (gris) ≥ 190 mm
QIKM2 (verde) ≥ 190 mm
QIKM3 (rojo Ø38) ≥ 220 mm
QIKM4 (rojo Ø51) ≥ 220 mm
A
B
C
