74
IP1861DE - 2015-12-02

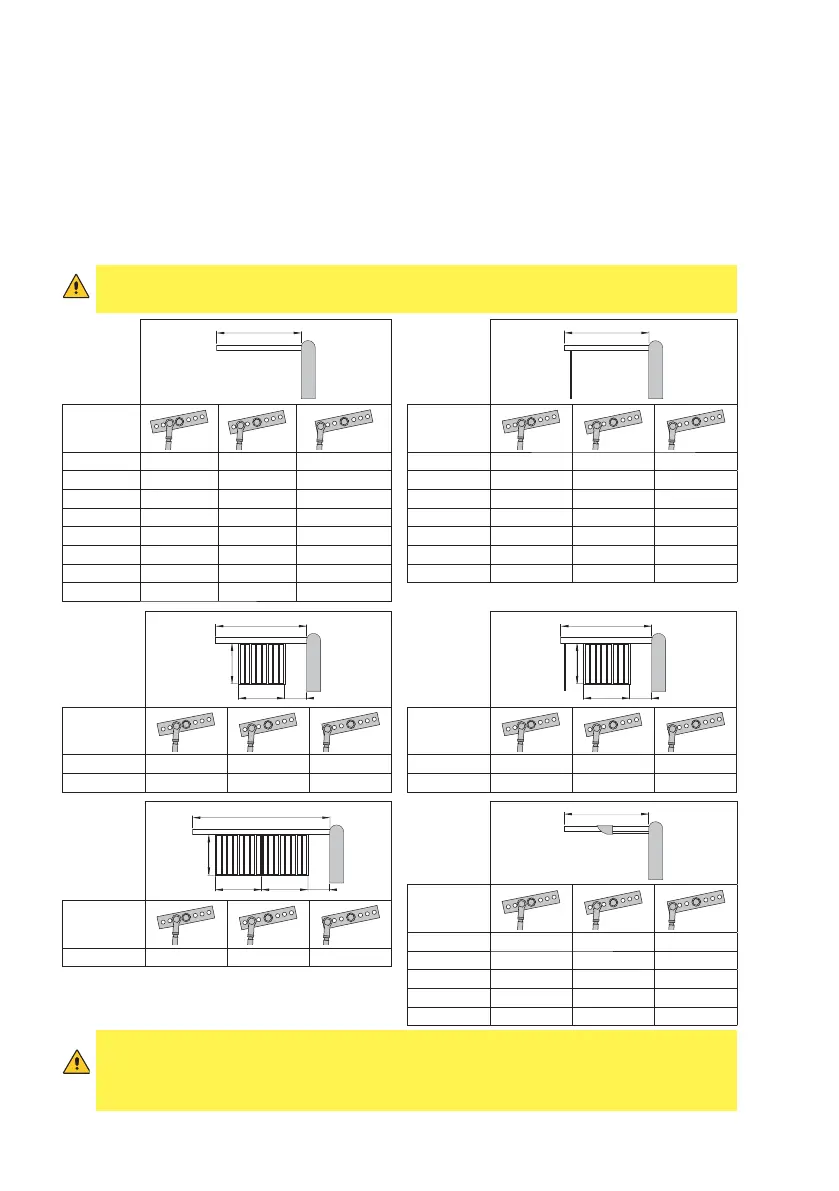

9. Baumauswuchtung
- Den Antrieb wie auf Seite 80 angegeben entriegeln und den Baum in die senkrechte Öffnungs-
stellung bringen.
- Die Feder je nach gewählter Öffnungsrichtung an der richtigen Stelle befestigen wie auf Seite
75 angegeben.
- Die Feder mit den darüber angebrachten Muttern spannen (siehe Bez [B] Seite 75) bis der Baum
in der Position 5°-30° in Bezug zum Fußboden ausgewuchtet ist (in dieser Position muss der
Baum stehen bleiben oder sich leicht nach oben bewegen).
ACHTUNG: Beim Spannen der Feder muss das auf Seite 75 angegebene Maß A eingehalten werden.
- Außerdem sicherstellen, dass der Baum in den Endpositionen beim Öffnen und Schließen stehen bleibt.
ACHTUNG: Auf keinen Fall darf die Motorenkraft zum Abstützen des Baumgewichts
verwendet werden. Dazu ist immer die Ausgleichsfeder zu verwenden.
ACHTUNG: bei PL≥4000 mm muss der Auflagepfosten QIKAF-QIKAFE oder die
Pendelstütze QIKAM verwendet werden. Bei installiertem Auflagepfosten mit
elektromagnetischer Verriegelung QIKAFE die angegebenen Konfigurationen für die
Pendelstütze QIKAM verwenden.
PL
560
2 m
min
500
PL
(mm)
2500 - 2999 / / QIKM2
3000 - 3600 QIKM3 / /
PL
PL
(mm)
1900 - 1999 / / QIKM1
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4799 / QIKM3 /
4800 - 5800 / QIKM4 /
PL
560
2 m
min
500
2 m
PL
(mm)
4600 - 5000 / QIKM4 /
PL
560
2 m
min
500
PL
(mm)
2700 - 3399 QIKM3 / /
3400 - 3600 / QIKM3 /
PL
PL
(mm)
1300 - 1699 QIKM1 / /
1700 - 1999 / QIKM1 /
2000 - 2499 QIKM2 / /
2500 - 2999 / QIKM2 /
3000 - 3499 / / QIKM2
3500 - 4499 QIKM3 / /
4500 - 5199 / QIKM3 /
5200 - 5800 / QIKM4 /
PL
PL
(mm)
2000 - 2299 QIKM2 / /
2300 - 2899 / QIKM2 /
2900 - 3199 / / QIKM2
3200 - 4099 QIKM3 / /
4100 - 4450 / QIKM3 /
