4 INSTALLATION
0463 479 001
- 56 -
© ESAB AB 2017
• Installée correctement, au besoin, par un électricien qualifié.
• Mise à la terre correctement (électriquement) selon les réglementations locales en
vigueur.
• Branchée avec un point d'alimentation de bonne dimension ainsi qu'un fusible selon le
tableau ci-dessous.
ATTENTION!
Ne branchez pas le conducteur d'entrée (BLANC ou NOIR) à la borne de terre.
Ne branchez pas le conducteur de masse (VERT) à une borne de ligne d'entrée.
REMARQUE!
Utilisez le générateur de soudage dans le respect des normes locales en vigueur.
PRUDENCE!
Débranchez l'alimentation d'entrée et sécurisez l'appareil en suivant les
procédures de verrouillage et d'étiquetage. Assurez-vous que le sectionneur
d'arrivée de la conduite d'alimentation est verrouillé en position «ouverte»
(procédure de verrouillage/étiquetage) AVANT de retirer les fusibles
d'alimentation. Les opérations de branchement et débranchement doivent être
effectuées par des personnes qualifiées.

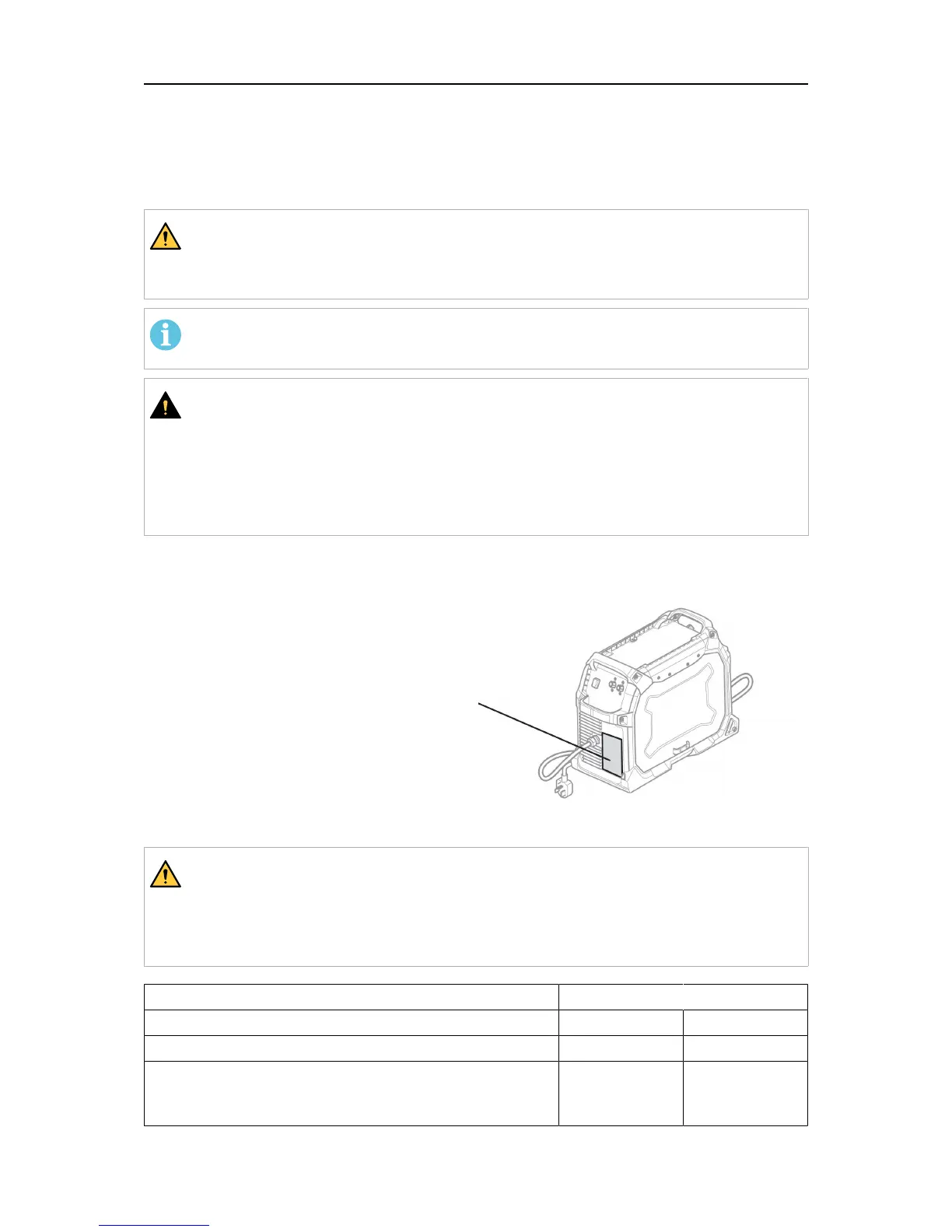

Plaque signalétique avec données relatives
au branchement d'alimentation
4.3.1 Tailles de fusible recommandées et section minimale des câbles
ATTENTION!
Un risque de décharge électrique ou d'incendie est possible si les
recommandations d'entretien électrique suivantes ne sont pas suivies. Ces
dernières concernent un circuit de branchement dédié de capacité suffisante
pour la sortie et le facteur de marche nominaux du générateur de soudage.
120 – 230V, 1 ~ 50/60Hz
Tension d'alimentation 230Vc.a. 120Vc.a.
Tension d'entrée à la sortie maximale 48A 30A
Fusible* maximum recommandé ou disjoncteur nominal
*Fusible à fusion lente UL classeRK5, consulter la
norme UL248
40A 30A
