5 FUNCIONAMIENTO
0463 479 001
- 98 -
© ESAB AB 2017

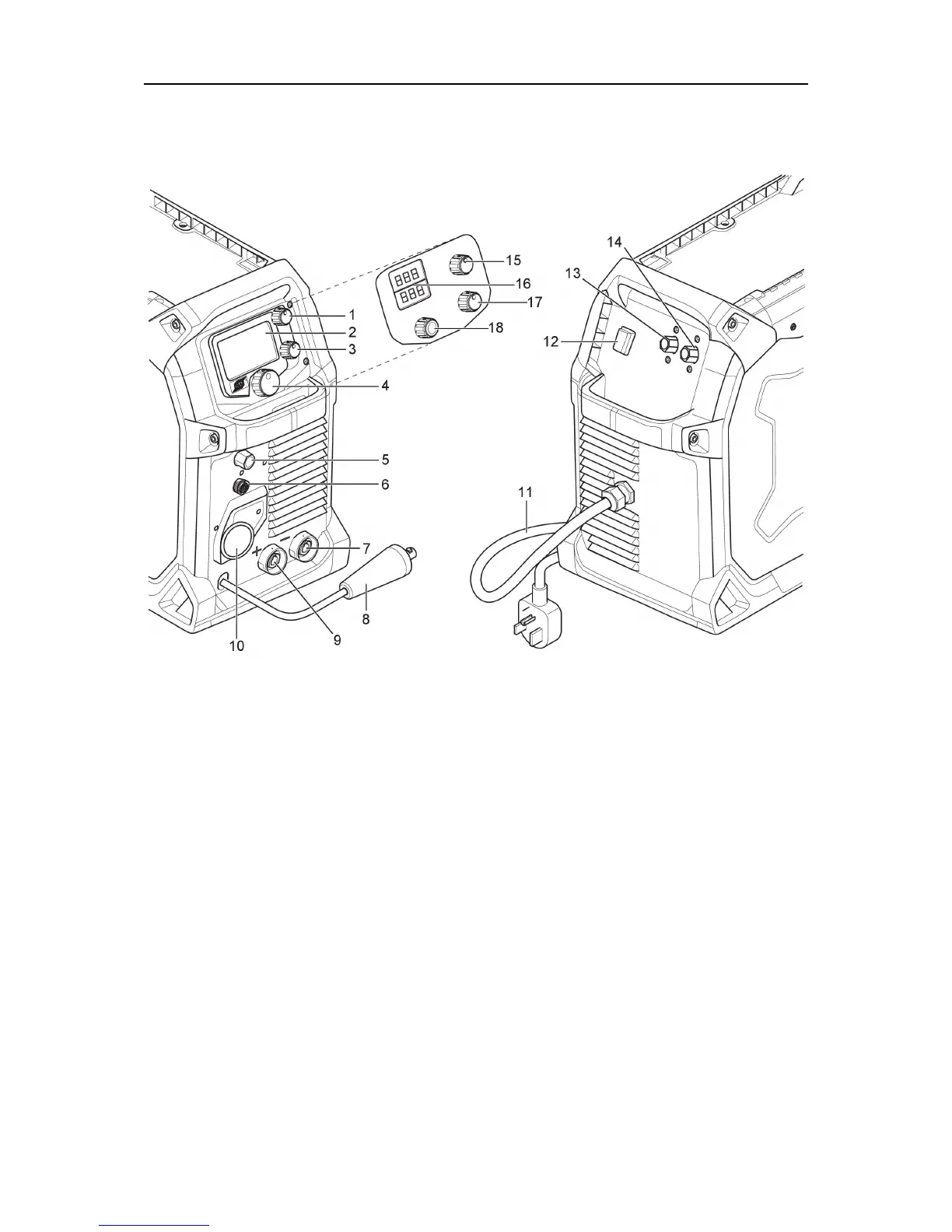

5.1 Conexiones
Parte delantera y parte trasera:
1. Perilla de selección de velocidad de
alimentación del hilo o corriente (EMP)
10. Conexión del soplete
2. Pantalla (EMP) 11. Cable eléctrico
3. Perilla de selección de tensión (EMP) 12. Interruptor de ENCENDIDO/APAGADO de
la fuente de alimentación
4. Perilla principal del menú de navegación
(EMP)
13. Entrada de la válvula de gas para la
pistola TIG/con carrete
5. Salida de la válvula de gas para la pistola
TIG/con carrete
14. Entrada de la válvula de gas para
MIG/MAG
6. Conexión del soplete/control remoto 15. Perilla de selección de tensión (EM)
7. Salida negativa [-] 16.Pantalla LED - Voltio/Amperio (EM)
8. Cable de cambio de polaridad 17. Perilla de alimentación de hilo (EM)
9. Salida positiva [+] 18. Perilla de selección de proceso (EM)
5.2 Conexión de los cables de soldadura y de retorno
La fuente de alimentación tiene dos salidas para conectar los cables de soldadura y retorno:
un terminal negativo [-] (7) y un terminal positivo [+] (9) (consulte la ilustración).
Para el proceso TIG, conecte el control remoto de activación o el interruptor de pie del
soplete TIG al receptáculo remoto (6) (consulte la ilustración). Conecte el conector de gas
del soplete TIG al receptáculo de salida de gas (5). Conecte la fuente de entrada de gas
desde una fuente de gas de protección regulada a un conector de entrada de gas (13) que
se ubica en la parte posterior de la máquina.
