4 INSTALACIÓN
0463 479 001
- 95 -
© ESAB AB 2017
Un electricista cualificado debe realizar la instalación, si es necesario.
La conexión a tierra (eléctrica) debe cumplir con la normativa local.
Debe estar conectada al punto de alimentación y al fusible de tamaño correcto, como
se indica en la tabla a continuación.
¡ADVERTENCIA!
No conecte el conductor de entrada (BLANCO o NEGRO) al terminal de puesta a
tierra.
No conecte el conductor de puesta a tierra (VERDE) a un terminal de la línea de
entrada.
¡NOTA!
Utilice la fuente de alimentación de soldadura según las normas nacionales
pertinentes.
¡PRECAUCIÓN!
Desconecte la alimentación de entrada y siga los procedimientos de “bloqueo” y
“etiquetado”. Asegúrese de que el interruptor de desconexión de la alimentación
de entrada esté bloqueado (bloqueo/etiquetado) en la posición “Open” (Abierta)
ANTES de retirar los fusibles de la alimentación de entrada. La
conexión/desconexión se debe llevar a cabo por personal competente.

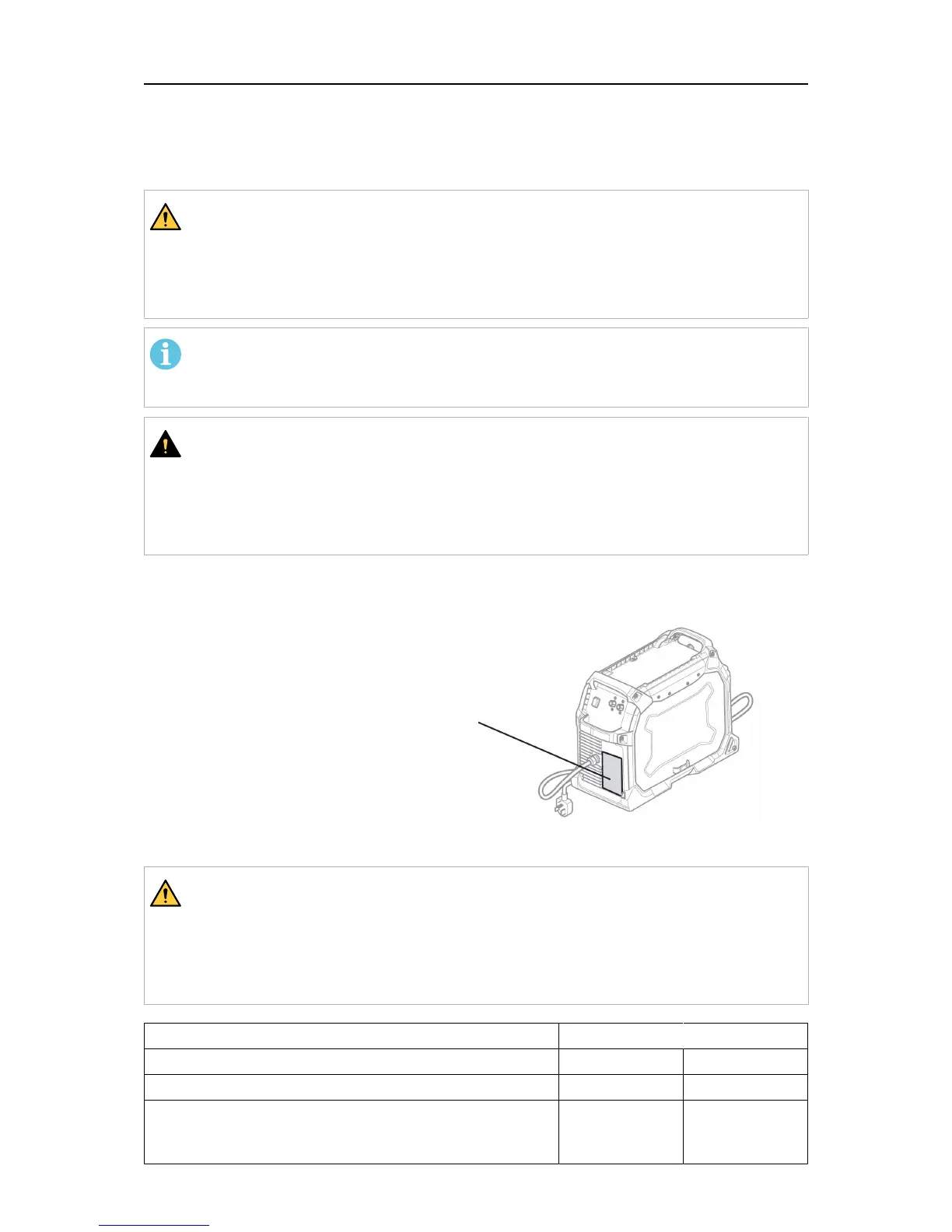

Placa de características con los datos para la
conexión a la red eléctrica
4.3.1 Tamaño recomendado de los fusibles y sección mínima de los cables
¡ADVERTENCIA!
Es probable que se produzca una descarga eléctrica o un incendio si no se
respetan las recomendaciones de la siguiente guía sobre servicios eléctricos.
Estas recomendaciones están destinadas a un circuito de ramal dedicado para la
potencia nominal y el factor de intermitencia de la fuente de alimentación de
soldadura.
120 230V, 1 50/60Hz aprox.
Tensión de alimentación 230V CA 120V CA
Corriente de entrada de salida máxima 48A 30A
Fusible máximo recomendado* o calificación del
disyuntor
*Fusible de retardo UL clase RK5, consulte UL 248
40A 30A
