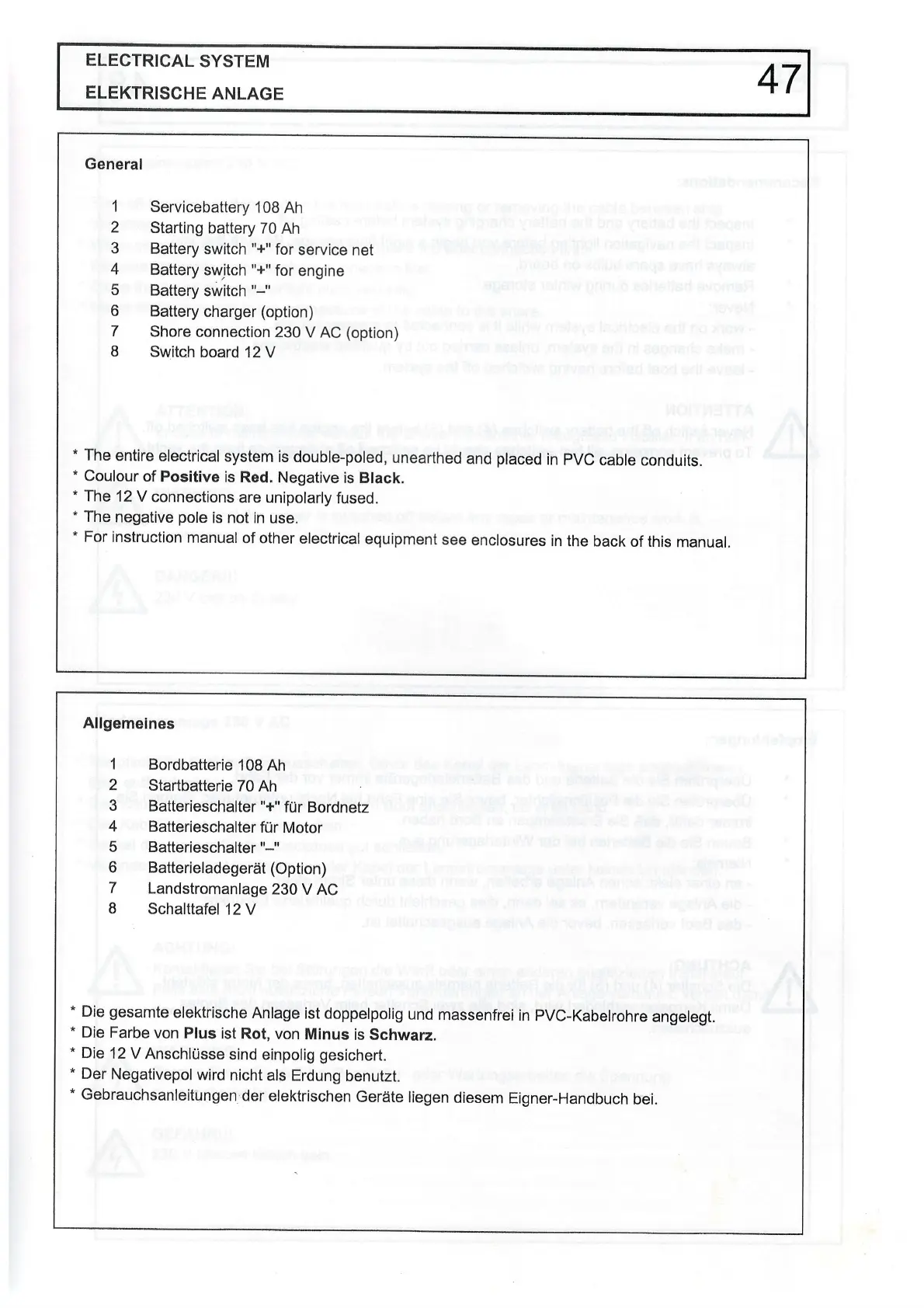

ETAP 32S - Electrical System; General

ELECTRICAL
SYSTEM
ELEKTRISCHE
ANLAGE
47
General
1
Servicebattery
108
Ah
2
Starting
battery 70
Ah
3
Battery
switch '+"
for
service
net
4
Battery
swjtch
"+"
for
engine
5
Battery
switch "-'
6
Battery
charger
(option)
7
Shore
connection 23OV
AC
(option)
8
Switch
board
12Y
*
The
entire
electrical
system
is
double-poled,
unearthed
and
placed
in
pVC
cable
conduits.
*
Coulour
of
Positive
is Red.
Negative
is Black.
.
The
12 V
connections
are unipolarly
fused.
*
The
negative
pole
is not in
use.
*
For
instruction
manual
of other
electrical
equipment
see
enclosures
in
the back
of this
manual.
Allgemeines
1
Bordbatterie
108
Ah
2
Startbatterie
70 Ah
3
Batterieschalter
"+"
fLir Bordnetz
4
Batterieschalter
fitr
Motor
5 Batterieschalter
"-"
6 Batterieladegerdt (Option)
7
Landstromanlage
230
V
AC
8
Schalttafel
12Y
.
Die
gesamte
elektrische
Anlage
ist
doppelpolig
und massenfrei
in
PVC-Kabelrohre
angelegt.
.
Die
Farbe
von
Plus ist
Rot,
von
Minus
is Schwarz.
.
Die
12 V
AnschlUsse
sind einpolig
gesichert.
.
Der
Negativepol
wird
nicht
als Erdung
benutzt.
*
Gebrauchsanleitungen
der
elektrischen
GerEite
liegen
diesem
Eigner-Handbuch
bei.
