Everbilt HDCWJ10 - Conexiones de Cableado

33 HOMEDEPOT.COM
Para obtener asistencia, comunícate con Everbilt al 1-844-883-1872.

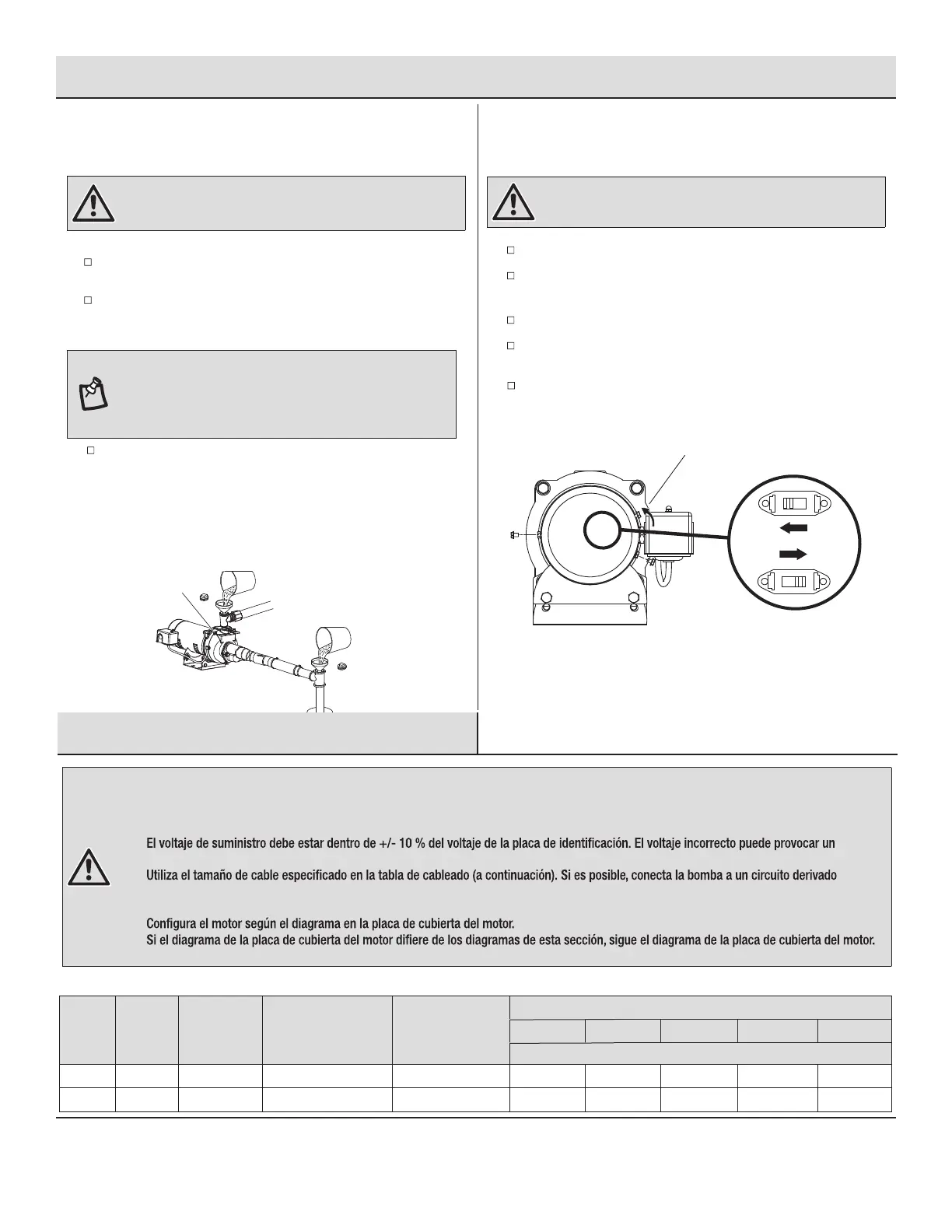

Instalación de pozos poco profundos (continuación)
12
Cebado de la bomba y del tubo
rígido.
ADVERTENCIA: Si el nivel de la bomba es más bajo que el
de la tubería de succión, el aire puede quedar atrapado en la
tubería. Es posible que la bomba no funcione correctamente.
Para cebar, retira ambos:
Los dos tapones de la parte superior de las dos T de
descarga (aquí se llenará el agua), y;
El tapón de aire frente a la T de descarga (esto es para
permitir que el aire salga mientras se ceba). Llena las dos T
de descarga con agua hasta que el agua se desborde.
NOTA: Es posible que lleve algún tiempo llenar
completamente las tuberías y la bomba. Sigue observando
el nivel del agua en la T de descarga y asegúrate de que el
nivel del agua sea estable y que no salgan burbujas de aire
de la T de descarga.
Envuelva los dos conectores de salida y los cables de
conexión de aire con cinta rosca y vuelva a conectarlos a
la bomba. Fruncicon una llave inglesa. El manómetro de
presión que se suministra con su bomba inyecpuede
instalarse en lugar de la conexión de aire superior en la
caja de la bomba si así lo desea. Envolver los hilos del
manómetro con cinta y apretar con una llave.
Tapón de aire
13
Ajuste de voltaje
ADVERTENCIA: Todo el trabajo eléctrico debe ser
realizado por un electricista autorizado.
Esta bomba está precableada a 230 V.
Si la fuente de alimentación es de 115 V, retira la tapa de la
carcasa eléctrica.
Mueve el interruptor a 115 V. Vuelve a poner la tapa.
Continúa con la sección Instrucciones de ensamblaje del
interruptor de presión a continuación.
Cubierta de carcasa eléctrica
115
230
Proceda a la sección de conexiones de cables.
TAMAÑOS DE CABLES Y FUSIBLES RECOMENDADOS PARA 115 Y 230 V
MOTOR
HP
VOLTS AMPERIOS
DE CARGA
MÁX.
FUSIBLE DE
RAMA CLASIFICAC-
IÓN DE AMPERIOS
TAMAÑO
AWG MÍN.
DEL CABLE (mm²)
DISTANCIA EN PIES DEL MOTOR AL SUMINISTRO
0-50 50-100 100-150 150-200 200-300
TAMAÑO AWG DEL CABLE (mm²)
1 115 16 30 10 (5.5) 10 (5.5) 8 (8.4) 8 (8.4) 6 (14)10 (5.5)
1 230 8 15 14 (2) 14 (2) 12 (3) 12 (3) 10 (5.5)14 (2)
Conexiones de cableado
ADVERTENCIA: Riesgo de descarga eléctrica. Puede causar una descarga eléctrica, quemaduras o la muerte.
□ Para evitar descargas eléctricas peligrosas o fatales, desconecta la alimentación del motor antes de trabajar en las conexiones eléctricas.
□ Conecta a tierra el motor antes de conectarlo a la fuente de alimentación eléctrica. No conectar a tierra el motor puede provocar un riesgo de
descarga eléctrica grave o mortal.
□
incendio o dañar el motor y anula la garantía. En caso de duda, consulta a un electricista autorizado.
□
separado sin otros aparatos.
□ No conectar a tierra a una línea de suministro de gas.
□
□
□ Si este procedimiento o los diagramas de cableado le resultan confusos, consulta a un electricista autorizado.
