Everbilt HDCWJ10 - Nueva Instalación de Pozo Profundo (Pozo de 4 Plg O Más Grande)

36

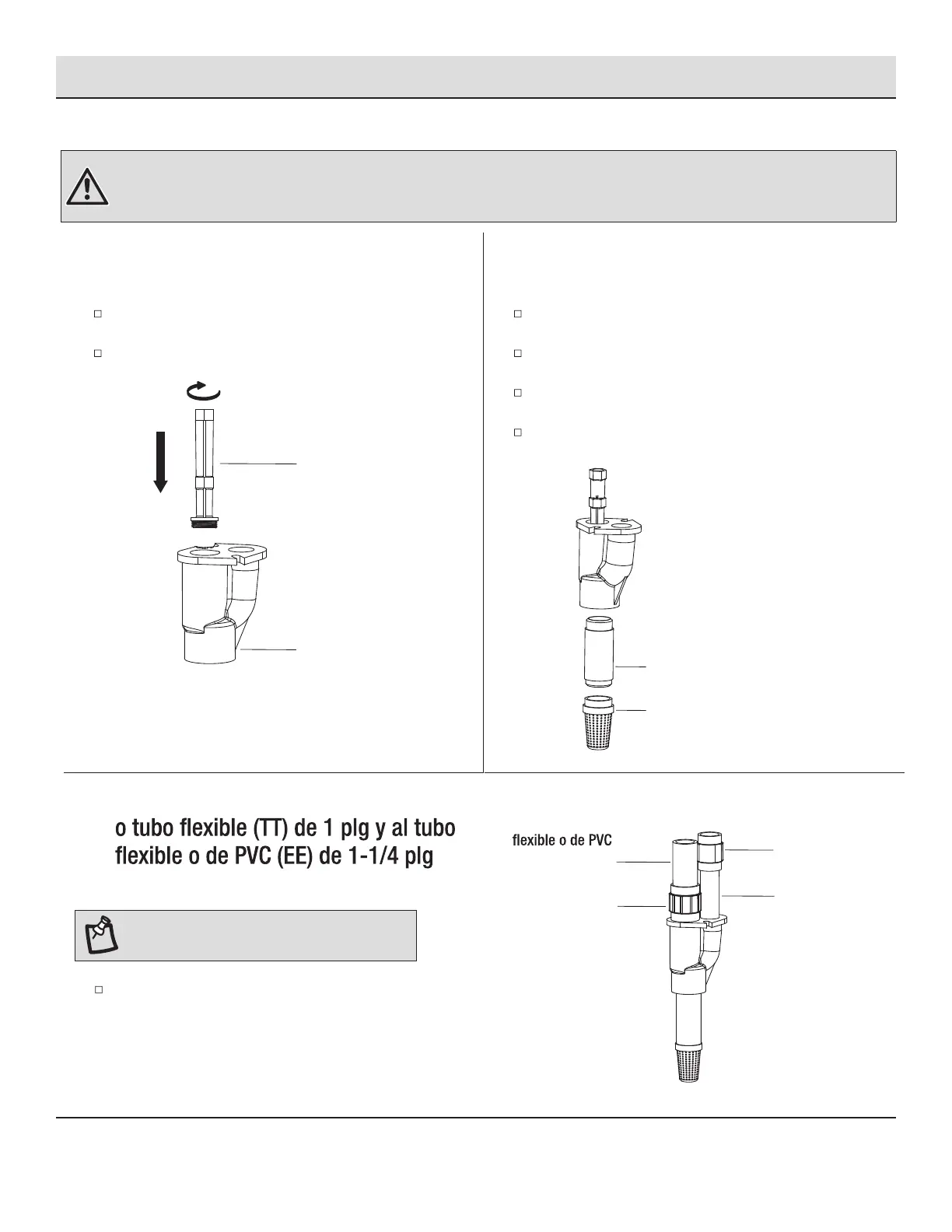

Instalación de pozos profundos (continuación)
NUEVA INSTALACIÓN DE POZO PROFUNDO (POZO DE 4 PLG O MÁS GRANDE)
ADVERTENCIA: Todas las juntas y conexiones deben ser HERMÉTICAS. Una sola fuga impedirá el correcto funcionamiento de la bomba.
Envuelve la cinta para roscas en el sentido de las agujas del reloj en todas las conexiones roscadas. Para todas las conexiones sin rosca,
debes utilizar imprimación violeta para PVC y cemento para PVC para garantizar sellos herméticos. Mide todas las longitudes de la tubería
antes de conectarla.
1
Colocación de el largo tubo venturi
en el eyector
Envuelve las roscas del largo tubo venturi (2) con cinta para
roscas.
Conecta el largo tubo venturi (2) al eyector.
Eyector
Largo tubo venturi (2)
2
Conexión de la válvula de pie (AA)
al eyector
Envuelve ambos extremos de una boquilla (UU) de 1-1/4
plg x 4 plg (se vende por separado), con cinta de hilo.
Enrosca la boquilla en la válvula de pie (AA) de 1-1/4 plg
(se vende por separado).
Enrosca el otro extremo de la boquilla en la parte inferior
de el eyector.
Aprieta a mano y luego aprieta 1-1/2 vuelta con una
llave de tubo.
(UU) Boquilla de 1-1/4 plg x 4 plg
(AA) Válvula de pie de 1-1/4 plg
3
Conexión del eyector a la boquilla
al eyector
NOTA: Si utilizas tubería de PVC para la conexión,
se requiere una boquilla de 1 plg x 3 plg.
Conecta dos tubos (1 plg de accionamiento, 1-1/4 plg
de succión) al eyector.
(TT) Boquilla
de 1 plg
(PP) Adaptador
macho de
1-1/4 plg
(EE) Tubería
de 1-1/4 plg
(CC) Adaptador
hembra de 1 plg
