Everbilt HDCWJ10 - Page 40

40

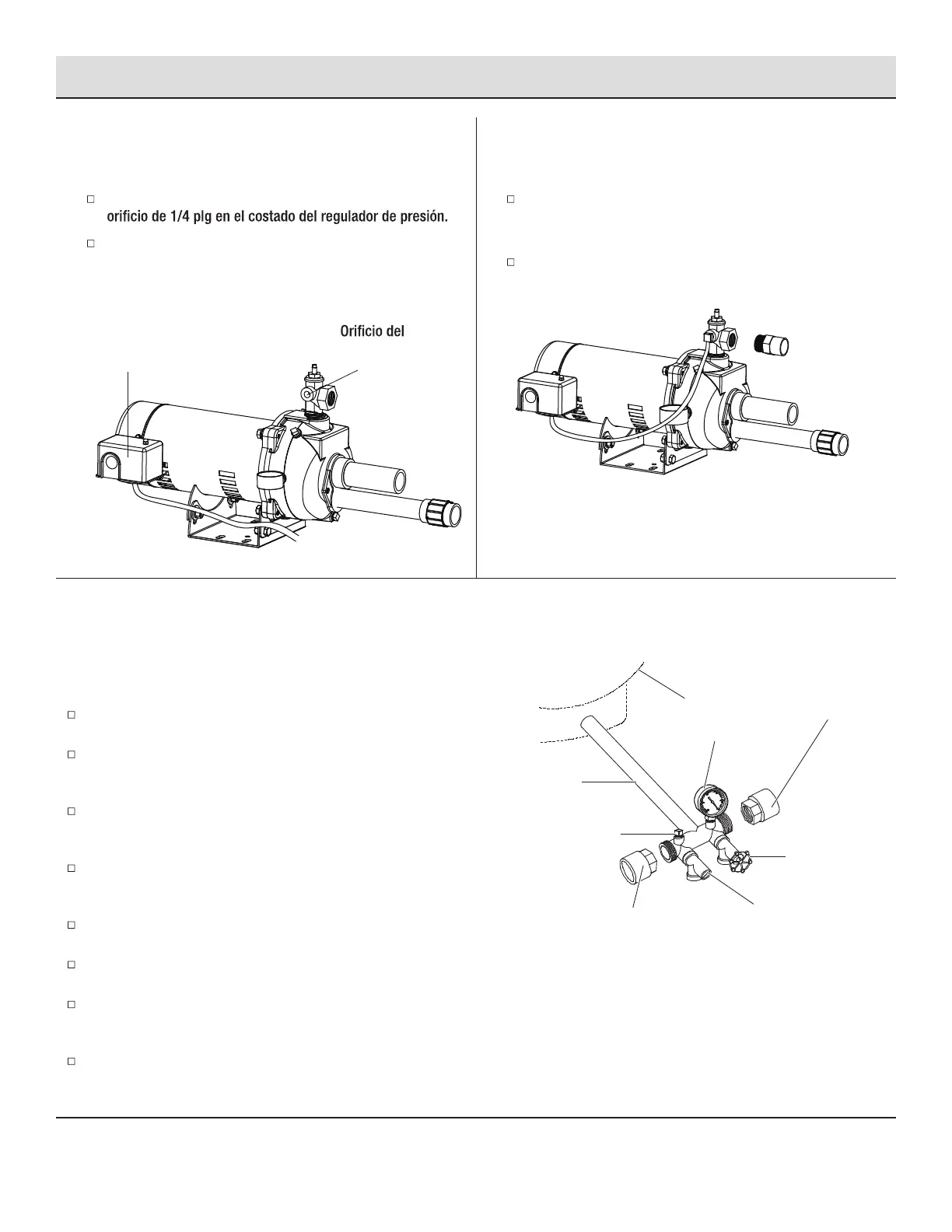

Instalación de pozos profundos (continuación)
13
Conexión del codo de latón al
regulador de presión.
Enrosca el inserto del codo desmontado de 1/4 plg en el
Desliza el tubo de presión (conectado con el interruptor
de presión de la bomba o incluido en el kit del regulador)
sobre el codo de latón de 1/4 plg y el conector del
interruptor de presión.
14
Conexión del adaptador de PVC al
regulador de presión
Envuelve cinta para roscas alrededor de las roscas de un
adaptador de PVC deslizante MNPT de 3/4 plg x 1 plg (se
vende por separado).
Enrosca el adaptador en el regulador de presión.
15
Conexión de una T para tanque (MM)
de 10 pulgadas al tanque de presión
(el tamaño de la T para tanque puede
variar según el tamaño del tanque)
Envuelve todas las roscas de la T del tanque con cinta
para roscas.
Para que la bomba y el tanque de presión (se vende por
separado) funcionen correctamente, se debe drenar toda el agua
del tanque de presión ANTES DE INSTALARLO EN LA BOMBA.
Enrosca una T para tanque de (MM) de 10 pulgadas (se vende
por separado) o el tamaño recomendado según el tamaño del
tanque de presión.
En la parte superior de la T del tanque que mira hacia el
sistema de bomba, tapa la salida con un tapón (NN) de 1/4 plg
(se vende por separado).
En el extremo opuesto de la T del tanque, instala un manómetro
(OO) (se vende por separado) en la salida de la T del tanque.
En cada entrada lateral de la T del tanque, enrosca un
adaptador de PVC hembra (CC) de 1 plg.
En la parte delantera de la T del tanque que tiene el tapón de
1/4 pulg., enrosca una válvula de alivio (DD) de 1/2 plg (se
vende por separado).
En la parte delantera de la T del tanque que tiene el
manómetro, enrosca una válvula de drenaje (GG) de 1/2 plg
(se vende por separado).
regulador de
presión de 1/4 plg
Interruptor
de presión
(CC) Adaptador de
PVC hembra de 1 plg
(CC) Adaptador de
PVC hembra de 1 plg
(O0) Manómetro
Tanque
(DD) Válvula de
alivio de 1/2 plg
(MM) Camiseta
para tanque
de 10 plg
(NN) Enchufe
de 1/4 plg
(GG) Válvula de
drenaje de 1/2 plg
