B C
c. Fissaggio del supporto della telecamera
• Sincerarsi che nessun elemento disturbi l’installazione.
• Cercare un luogo appropriato per fissare il supporto.
• Avvitare la parte a muro con le viti fornite. (Utilizzare tasselli se necessario).
• Avvitare la telecamera sul supporto.
• Posizionare la telecamera nella direzione desiderata e serrare la vite laterale di appoggio.
d. Connessione della telecamera.
1. Collegare il cordone dell’adattatore 5VDC nella spina «Alimentazione» della telecamera.
2. Inserire l’adattatore in una presa 230 VAC (la spia rossa si illumina).
e. illuminazione infrarossi
I diodi infrarossi non producono luce visibile a occhio nudo.
L’illuminazione infrarossi si attiva automaticamente con il buio.
f. Telecamere supplementari
È possibile completare l’installazione con telecamere supplementari (il monitor accetta fino
a 4 telecamere).
5. Supporto della telecamera.
6. Microfono (nella parte vuota della cassa).
7. Presa per collegare l’adattatore.
8. Fotocellula per attivare i diodi IR nell’oscurità.
9. Diodo infrarosso (illuminazione non visibile).
10. Spia rossa, conferma l’alimentazione della telecamera.
11. Spia verde, segnala che la telecamera è visualizzata sul monitor.
12. Vite di fissaggio per l’archetto.
13. Pulsante per associare la telecamera a un monitor: «pairing key».
(Vedere procedura cap.6)
14. Adattatore 5 VDC (spina a pipa).
b. Installazione della telecamera.
Scegliere un’ubicazione appropriata per l’installazione della telecamera.
Nei limiti del possibile, il sistema va installato in un luogo privo di polvere, con poche vibra-
zioni e con una buona circolazione d’aria; tale luogo deve essere dotato di una presa murale
per l’adattatore 5 VDC.
Durante l’installazione della telecamera, verificare la corretta ricezione delle immagini sul
monitor prima dell’installazione finale. Per esempio, far tenere da qualcuno la telecamera nel
settore da sorvegliare.
Far muovere da un’altra persona il monitor in più posti nella casa per controllare la corretta
ricezione.
Se compaiono interferenze o altri problemi, fare riferimento al capitolo “Manutenzione”.

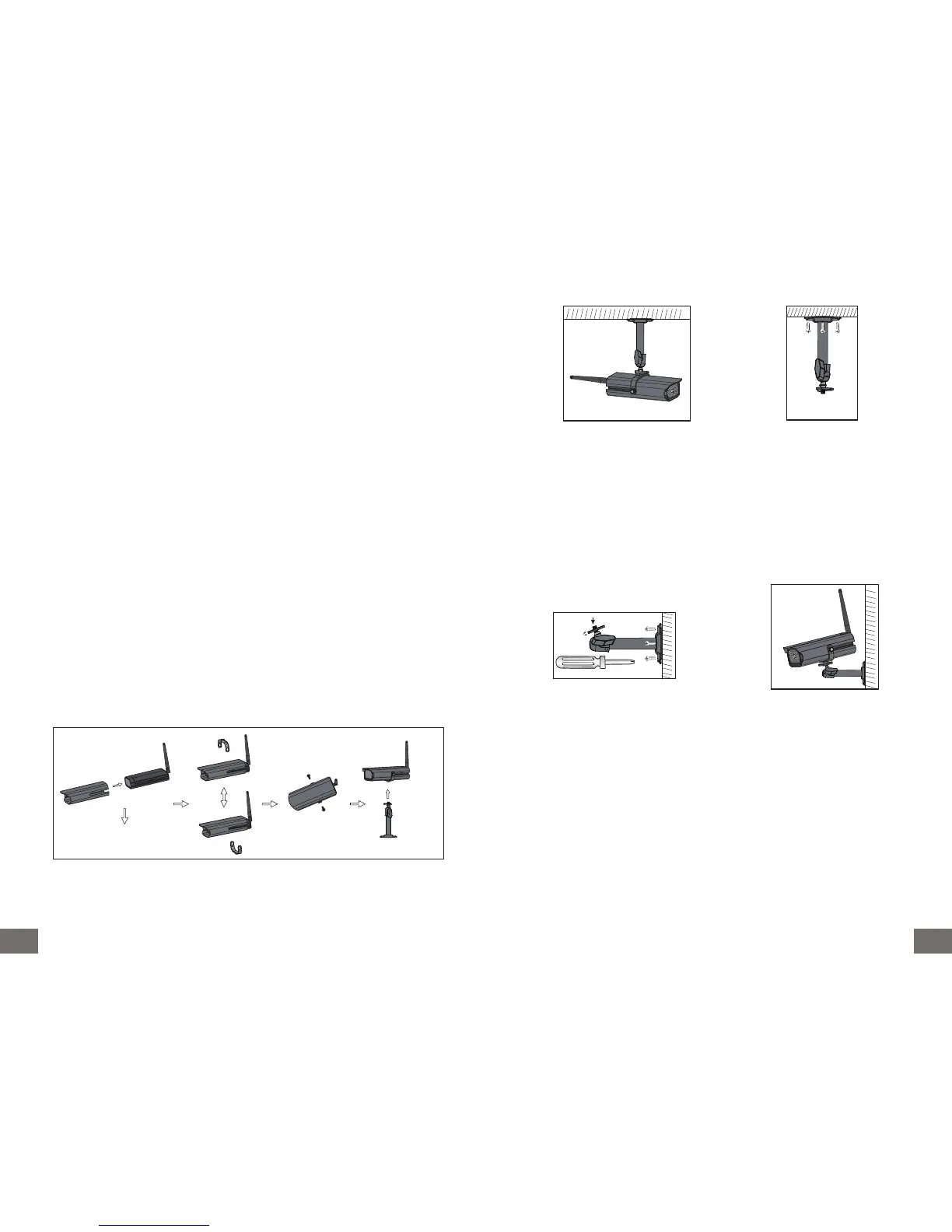

Assemblaggio dei differenti elementi che compongono la telecamera (A), è possibile spos-
tare l’archetto di fissaggio della telecamera (B) se occorre posizionare il supporto orienta-
bile al soffitto (C).
A
