11. Uscita Audio/Video su Jack.
12. Presa USB.
13. Entrata alimentazione 5VDC.
14. Cavalletto d’inclinazione.
15. Adattatore 5 VDC (spina a pipa).
16. Cavo Audio/Video.
17. Cordone USB
18. Telecomando.
6. FUNZIONE E UTILIZZAZIONE DEL KIT
a. Messa in servizio
Premere il tasto del monitor o il tasto del telecomando (utilizzare questi stessi tasti
per fermare il monitor).
b. Connessione delle telecamere.
1-Collegare il cordone dell’adattatore 5VDC nell’entrata «alimentazione» della telecamera.
2-Inserire l’adattatore in una presa di corrente.
c. Associare la telecamera a un monitor
Al momento della prima messa in servizio la telecamera contenuta nel kit è già appaiata. In
caso contrario o per aggiungere un’altra telecamera procedere come segue:
Premere il tasto del monitor e andare sul menù «PAIR CAM» del monitor con il tasto
T.
Scegliere un canale libero tra 1, 2, 3 e 4 con i tasti W e X.
Premere il tasto per lanciare la registrazione.
Sono disponibili 60 secondi per appaiare la telecamera.
Sollevare il coperchio situato sul retro della telecamera poi premere il pulsante «Pairing key»
per mezzo di un oggetto appuntito (per esempio una graffetta).
Può essere attivato sul monitor un solo canale per telecamera
In caso di più telecamere, occorre scegliere 1 canale differente per ciascuna telecamera.
g. Appaiamento della o delle telecamere
La telecamera fornita con il kit è già appaiata; ogni altra telecamera deve ugualmente essere
“associata” al monitor.
In caso contrario, far riferimento al capitolo 6-c “Associare la telecamera al monitor”.
5. INSTALLAZIONE DEL MONITOR
Installare il monitor a 1 m circa dal suolo (per condizioni di ricezione ottimali).
Per l’installazione del monitor, scegliere un’ubicazione che sia lontana da muri in cemento
armato, specchi, scaffalature in metallo ecc.
allontanare il monitor da qualunque apparecchiatura che crei interferenze elettriche forti.
Qualunque ambiente elettrico forte può causare interferenze e perturbare l’utilizzo (in par-
ticolare il WIFI).

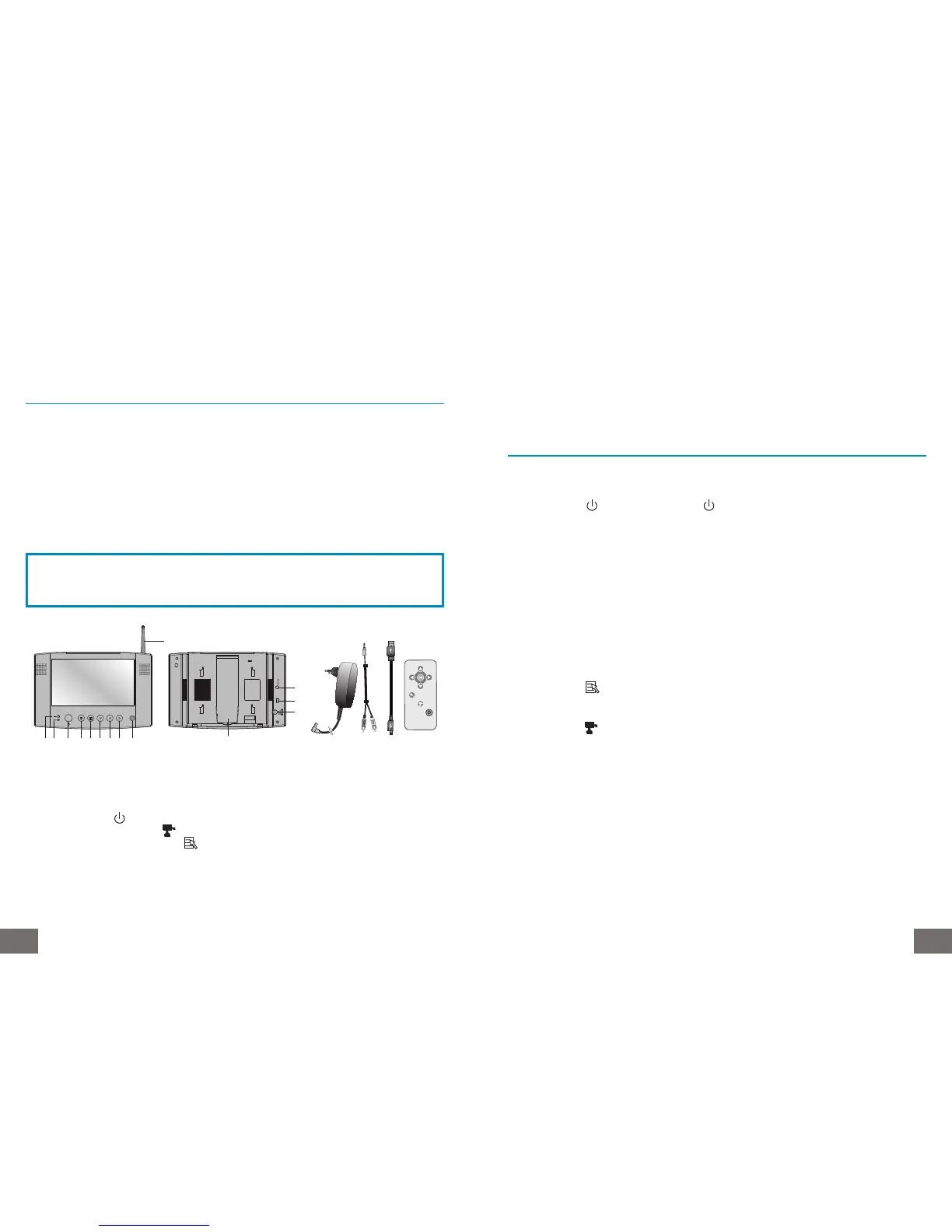

1. Antenna.
2. Spia di appaiamento.
3. Spia di connessione video.
4. Pulsante on/off.
5. Selezione delle telecamere.
6. Visualizzazione delle regolazioni.
7. Cursore verticale T
8. Cursore sinistro e regolazione volume - W
9. Cursore destro e regolazione volume + X
10. Ricevitore infrarosso per telecomando
ATTENZIONE
Sistemare il monitor solo su superfici dure e stabili.
15 16 17
1
23 4 56789 10
11
14
12
13
USB
18
