5. Suporte da câmara.
6. Micro (na parte vazia da caixa).
7. Tomada para conectar o adaptador.
8. Célula para activar os díodos IR, na obscuridade.
9. Díodo infravermelho (iluminação não visível).
10. Sinal luminoso vermelho, confirma a alimentação da câmara.
11. Sinal luminoso verde, assinala que a câmara é visualizada no monitor.
12. Parafuso de fixação para o arco.
13. Botão para associar a câmara com o seu monitor: “pairing key”.
(Ver procedimento cap.6)
14. Adaptador 5 VDC (ficha curvada).
b. Instalação da câmara
Escolha um lugar adequado para a instalação da câmara.
Na medida do possível o seu sistema deve ser instalado num lugar sem
poeira, com fracas vibrações e uma boa circulação do ar e ser equipado de uma
tomada mural para o adaptador 5 VDC.
Na instalação da câmara, verifique a boa recepção das imagens no monitor antes da insta-
lação
final. Faça por exemplo manter por alguém a câmara no sector a supervisionar.
Faça deslocar por outra pessoa o monitor em diferentes lugares na casa
para controlar a boa recepção.
Se encontrar interferências ou outros problemas, agradecemos que consulte o capítulo
“Manutenção”.

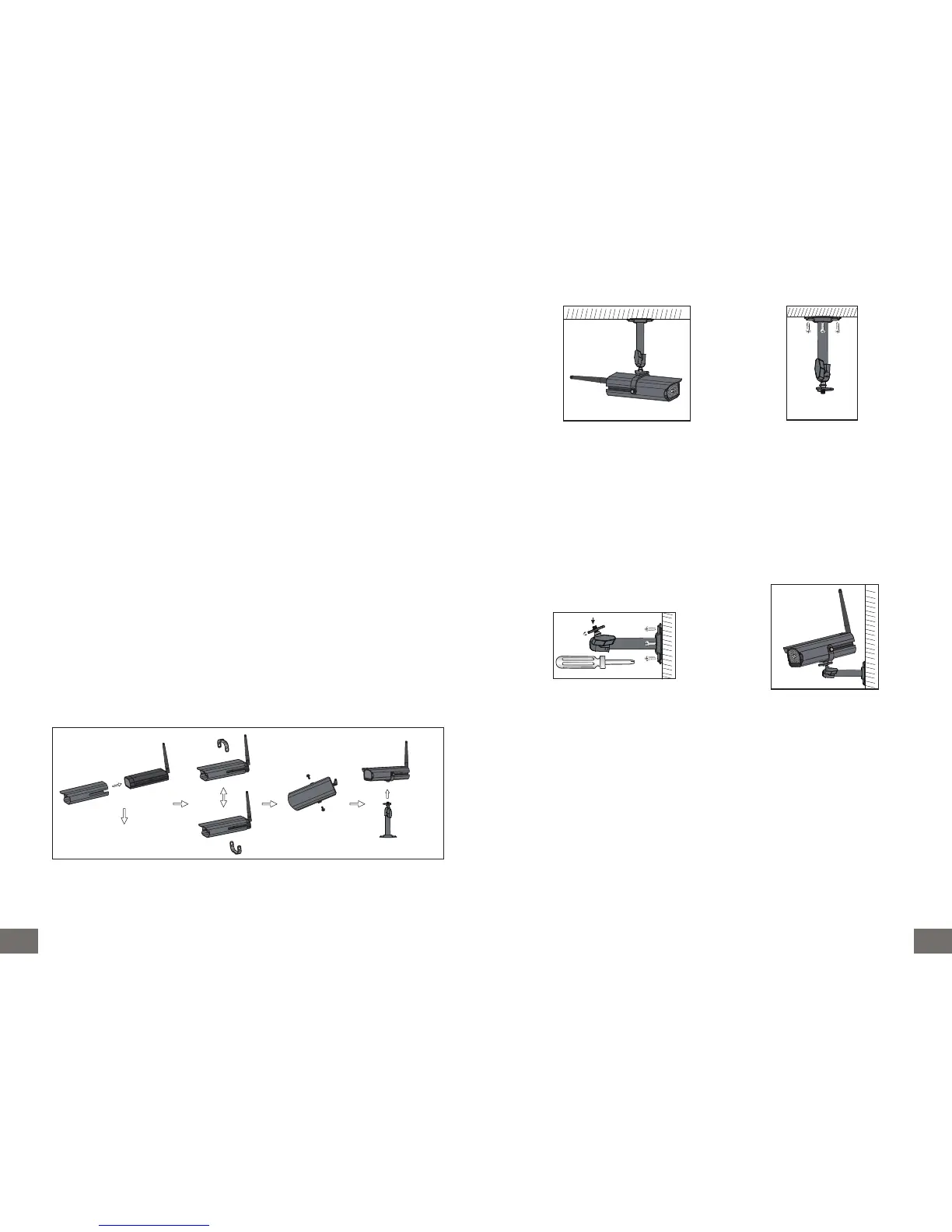

Montagem dos diferentes elementos que compõem a câmara (
A
), tem a possibilidade
de deslocar o arco de fixação da câmara (
B
) se tiver de posicionar o apoio orientável
no tecto (
C
).
A
B C
c. Fixação do suporte câmara
• Assegure-se de que nenhum elemento dificulta a instalação.
• Procure um lugar adequado para fixar o suporte.
• Aparafuse a parte mural com os parafusos fornecidos. (Utilizar cavilhas se necessário).
• Aparafuse a câmara no suporte.
• Aponte a câmara na direcção desejada e aperte o parafuso lateral de suporte.
d. Conexão da câmara
1. Ligue o cordão do adaptador 5VDC na ficha “Alimentação” da câmara.
2. Ligue o adaptador numa tomada 230 VAC (o sinal luminoso vermelho acende-se).
e. Iluminação infravermelha
Os díodos infravermelhos não produzem luz visível a olho nu.
A iluminação infravermelha activa-se automaticamente na obscuridade.
f. Câmaras suplementares
Tem a possibilidade de completar a sua instalação com câmaras suplementares (o monitor
aceita até 4 câmaras).
