g. Emparelhamento da ou das câmaras
A câmara fornecida com o kit já esta emparelhada, cada câmara suplementar deve ser
igualmente “associada” ao monitor.
Se não é o caso, consulte o capítulo 6-c “Associar a câmara ao monitor”.
5. INSTALAÇÃO DO MONITOR
Instale o monitor a aproximadamente 1 m acima do solo (para condições
de recepção óptima).
Para a instalação do monitor, escolha um lugar afastado dos muros de betão armado,
espelhos, estantes de metal, etc.…
Afaste o monitor dos aparelhos que criam interferências eléctricos fortes. Qualquer ambien-
te eléctrico forte pode causar interferências e perturbar a utilização (WIFI em especial).

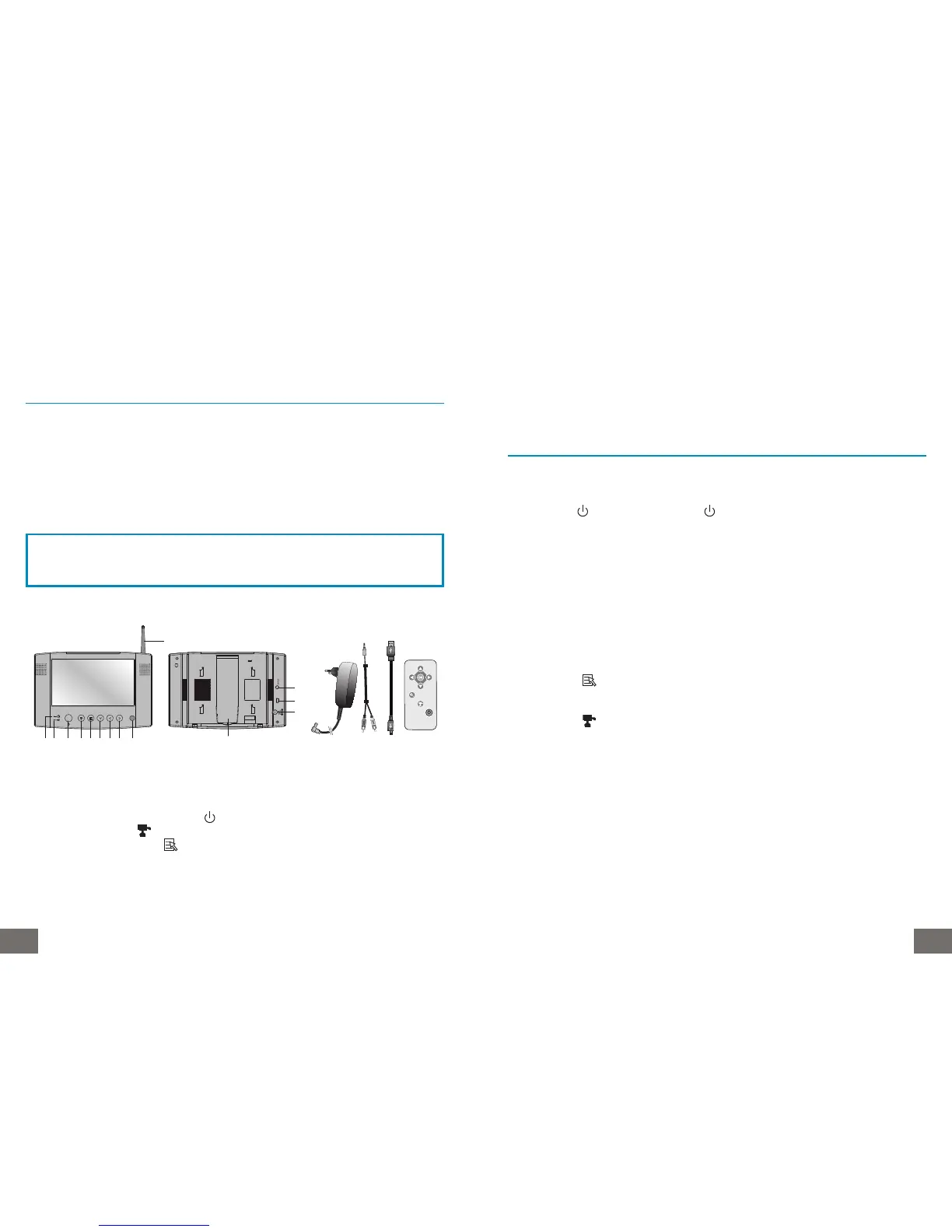

1. Antena.
2. Sinal luminoso de emparelhamento.
3. Sinal luminoso de conexão vídeo.
4. Botão de contacto marcha/paragem.
5. Selecção das câmaras.
6. Visualização das regulações.
7. Cursor vertical T
8. Cursor esquerdo e regulação do volume - W
9. Cursor direito e regulação do volume + X
10. Receptor infravermelho para telecomando
ATENÇÃO
Colocar unicamente o monitor sobre superfícies duras
e estáveis.
15 16 17
1
23 4 56789 10
11
14
12
13
USB
18
11. Saída Áudio/Vídeo em Jack.
12. Tomada USB.
13. Entrada alimentação 5VDC.
14. Suporte de inclinação.
15. Adaptador 5 VDC (ficha curvada)
16. Cabo Áudio/Vídeo.
17. Cordão USB
18. Telecomando.
6. FUNÇÃO E UTILIZAÇÃO DO KIT
a. Colocação em serviço
Apoie na tecla do monitor ou na tecla do telecomando (utilizar estas mesmas teclas
para parar o monitor).
b. Conexão das câmaras
1- Ligar o cordão ao adaptador 5VDC na entrada “alimentação” da câmara.
2- Ligar o adaptador numa tomada de corrente.
c. Associar a câmara ao monitor
Durante a primeira colocação em serviço a câmara contida no kit já está emparelhada. Caso
contrário ou para acrescentar outra câmara proceder como abaixo:
Apoiar na tecla do monitor e ir para o menu “PAIR CAM” do monitor
com a tecla T .
Escolher um canal livre entre 1, 2, 3 e 4 com as teclas W e X .
Apoiar na tecla para lançar o registo.
Tem 60 segundos para emparelhar a câmara.
Levantar o resguardo situado na parte traseira da sua câmara em seguida carregar o botão
“Pairing key” com a ajudar de um objecto pontiagudo (por exemplo um clipe).
Só um canal por câmara pode ser activado no monitor.
No caso de várias câmaras, deve escolher 1 canal diferente para cada câmara.
