Remote modules. RIO5, RIOW and RIOR series.
CNCelite
8058 8060
8065 8070

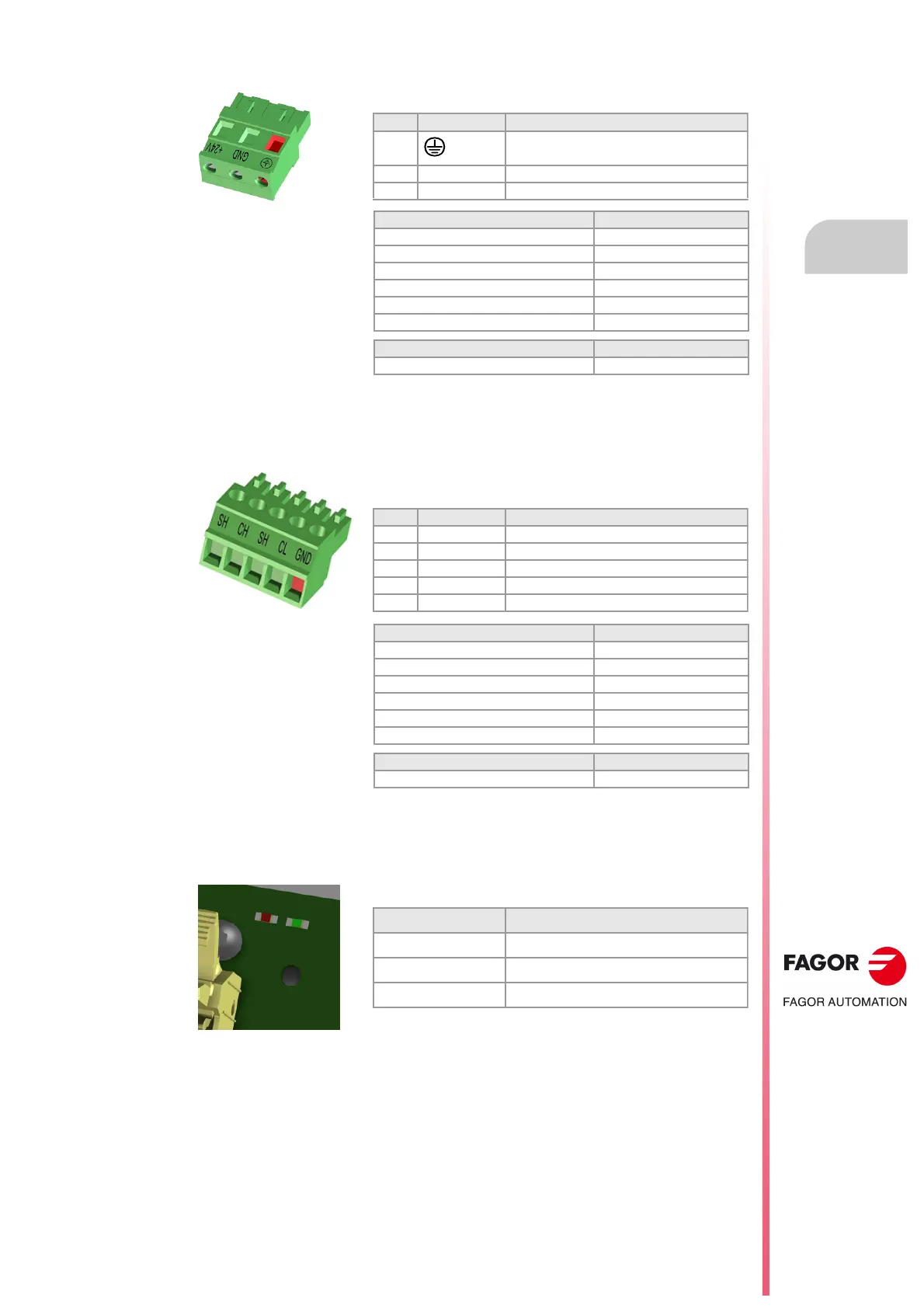

RIOR-E-48I32O / RIOR-E-48I32O-ANALOG (CANOPEN).
5.
Description of connectors.
ꞏ93ꞏ
REF. 2107
ꞏA22ꞏ 24 V DC supply input.
ꞏB28Aꞏ/ꞏB28Bꞏ CAN bus.
ꞏD45ꞏ RUN led, module status indicator.
Connector data.
Number of poles. 3.
Pitch. 7.62 mm.
Connection technique. Screw connection.
Minimum/maximum tightening torque. 0.5 / 0.6 Nm.
Minimum/maximum section. 0.2 / 2.5 mm².
Rated current In. 12 A.
Cable data.
Length to be stripped. 7 mm.
See "5.2 Powering the modules." on page 89.
Connector data.
Number of poles. 5.
Pitch. 3.5 mm.
Connection technique. Screw connection.
Minimum/maximum tightening torque. 0.22 / 0.25 Nm.
Minimum/maximum section. 0.14 / 1.5 mm².
Rated current In. 8 A.
Cable data.
Length to be stripped. 7 mm.
See "5.5 CAN bus connection." on page 97.
Plug-in part 3-pole Phoenix combicom contact (7.62 mm pitch).
Pin Signal. Function.
1 - - -.
2 GND 0 V reference signal.
3 +24 V Power supply.
Plug-in part 5-pole Phoenix contact minicombicon connector (3.5 mm
pitch).
Pin. Signal. Function.
1 - - - Not being used.
2 CL (LOW) bus signal.
3 SH CAN shield.
4 CH (HIGH) bus signal.
5 - - - Not being used.
The LED is green. Its meaning depends on the blinking speed.
Blinking rate. Description.
Intermittent. Module in PRE-OPERATIONAL state.
Single blinking. Module in STOPPED state.
On. Module in OPERATIONAL state.
D46
D45
