ECOTRONIC Plus
13 |
© 08107_ECOTRONIC Plus.monit.indd

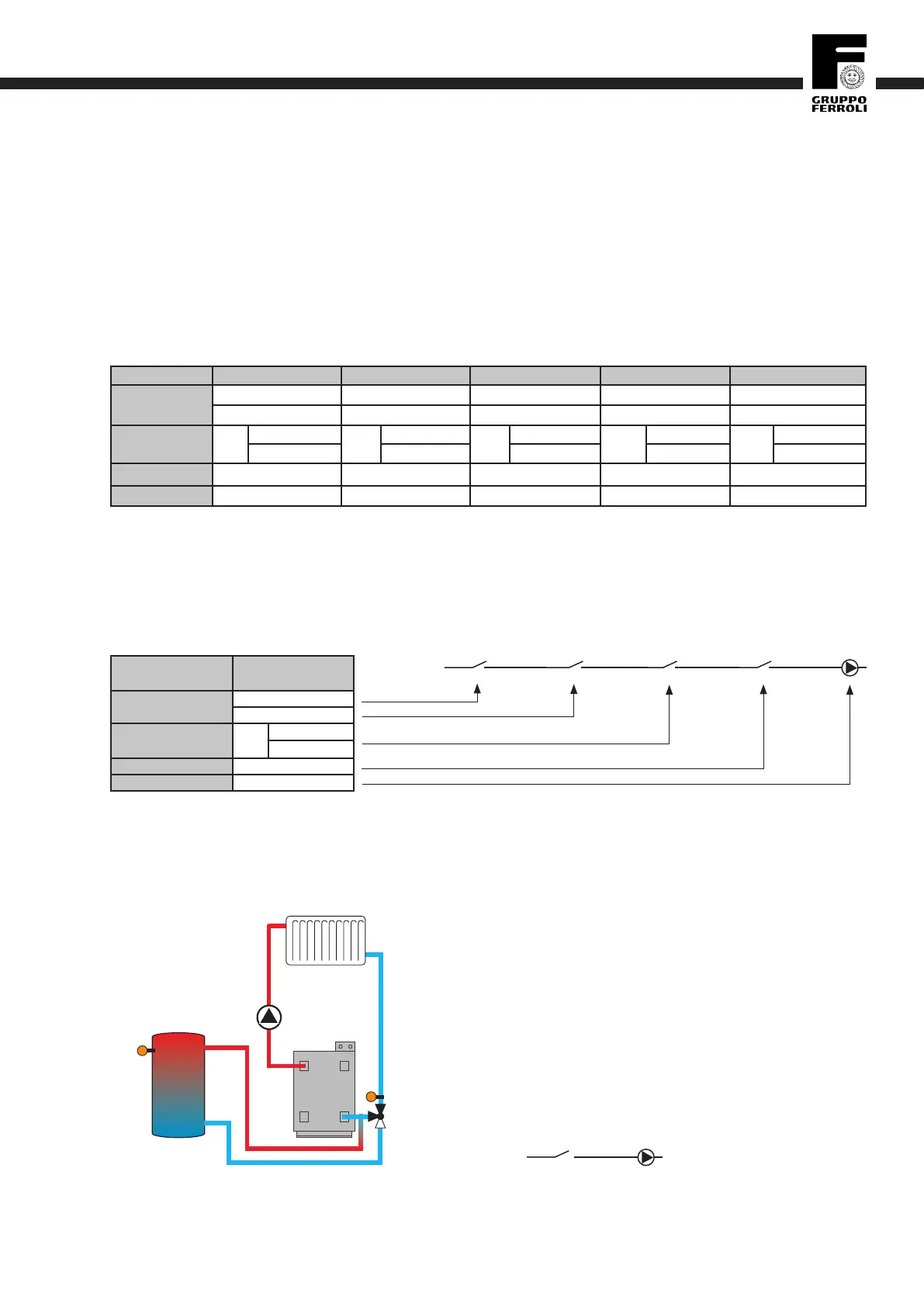

In seguito alla scelta della combinazione di sistema e variante
idraulica e alle opzioni eventualmente attivate o a causa del
modulocircuitodiriscaldamento,alcunirelèsonogiàstabil-
menteassegnati.Perirelènoninusolacentralinamettea
disposizione fino a 5 blocchi di funzioni liberi con cui possono
essere realizzate altre applicazioni (aumento del ritorno,
collegamento a fonti di calore supplementari, ecc.).
All'interno di ogni blocco di funzioni queste funzioni possono
essere attivate e combinate in qualsiasi modo (Impianto/Op-
zioni...).Afnchéilrelèassegnatoalbloccodifunzionivenga
attivato, devono essere rispettate le condizioni di attivazione
perunsempliceaumentodelritornoènecessarioattivare
solamente la funzione differenza di temperatura di un blocco
di funzioni.
Funzione Bloccodifunzioni1 Bloccodifunzioni2 Bloccodifunzioni3 Bloccodifunzioni4 Bloccodifunzioni5
Termostato
Termostato 1- S3 Termostato 3- S5 Termostato 5- S7 Termostato 7- S9 Termostato 9- S11
Termostato 2- S4 Termostato 4- S6 Termostato 6- S8 Termostato 8- S10 Termostato 10- S12
Funzione diffe-
renza DT
DT-5
Sen. 1 – S3
DT-6
Sen. 1 – S5
DT-7
Sen. 1 – S7
DT-8
Sen. 1 – S9
DT-9
Sen. 1 – S11
Sen. 2 – S4 Sen. 2 – S6 Sen. 2 – S8 Sen. 2 – S10 Sen. 2 – S12
Orologio prog. 1 2 3 4 5
Relè 3 6 7 8 9
Funzione
Bloccodifunzio-
ni 1
Termostato
Termostato 1- S3
Termostato 2- S4
Funzione differen-
za DT
DT-5
Sen. 1 – S3
Sen. 2 – S4
Orologio prog. 1
Relè 3
Impianto/Opzioni/DT-funz. 6 Modificare l'impostazione
su "Sì".
S5
S6
R6
Esempi:
di tutte le funzioni attivate (Impianto/Valori impostati/...).
Le funzioni si comportano come singoli commutatori in un
collegamento in serie:
Th1-S3
Th2-S4
DT5-S3>S4
Orologio prog. 1
R3
Ogni blocco di funzioni mette a disposizione 4 funzioni:
1 Funzione differenza di temperatura
2 Funzione termostato
1 Temporizzatore (con 3 intervalli di tempo)
3.3 Blocchi di funzioni
DT6-S5>S6
R6
