1.1 Montaggio
1. Installazione
AVVERTENZA!
Prima di aprire l'involucro, accer-
tarsi della separazione onnipolare
dalla tensione di rete!
Il montaggio può essere eseguito esclusivamente in lo-
cali interni asciutti su una base di appoggio piana. Tenere
presente che, per un corretto funzionamento sul luogo
prescelto, l'apparecchio non deve essere esposto a campi
elettromagnetici forti.
La centralina deve essere separata dalla rete tramite un'ap-
parecchiatura supplementare onnipolare dotata di una di-
stanza minima tra i contatti di 3 mm o tramite un dispositivo
di separazione corrispondente alle norme per l'installazione
vigenti. Assicurarsi che i cavi dell'allacciamento elettrico e i
cavi dei sensori vengano installati separatamente.

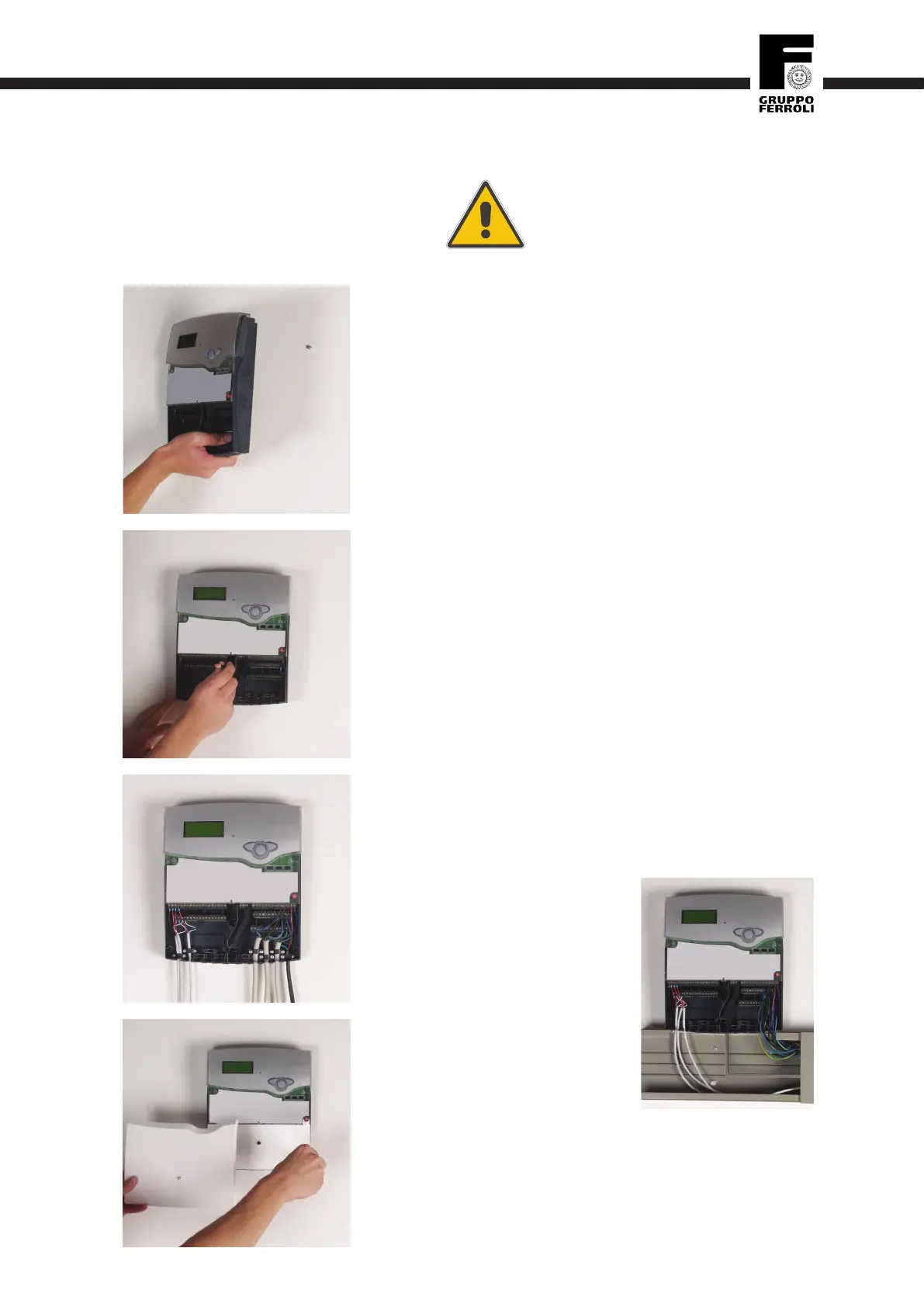

1. Svitare la vite a croce nel pannello e smontarlo tirandolo
verso il basso. Svitare le viti a croce nella calotta copri-
morsetti e smontare la calotta.
2. Segnare il punto di fissaggio superiore sulla superficie di
montaggio e montare prima il tassello in dotazione con
la relativa vite.
3. Agganciare l'involucro al punto di fissaggio superiore, se-
gnare il punto di fissaggio inferiore (distanza fori 160 mm,
vedere retro del supporto), quindi inserire il tassello
inferiore.
- Appendere l'involucro al punto di aggancio superiore e
fissarlo con la vite di fissaggio inferiore.
4. Collegarelelineedeirelèedeisensorinonchélalinea
di collegamento alla rete secondo l'assegnazione dei
collegamenti e bloccare le linee con i fermacavi.
5. Rimontare la calotta coprimorsetti e il pannello e fissarli
con le viti a croce.
Suggerimento:
per facilitare le operazioni
di collegamento alla rete e
per una posa più ordinata
delle linee, montare un ca-
nale portacavi direttamente
sotto la centralina (p.es. 60
x 110 mm²). Inserire quindi
le linee senza guaina nella
morsettiera.
