Valori di resistenza
dei sensori Pt1000
2. Errore sensore
Se per un errore del sensore si verifica un guasto del cir-
cuito di regolazione, questo viene segnalato dalla spia di
controllorossalampeggiante,mentresuldisplaycompare
il messaggio
! !Interruzione per una linea sensore interrotta e!
!Cortocircuito per una linea sensore in cortocircuito con
l'indicazione del sensore termico interessato. In caso di
sensore guasto si possono verificare i valori del sensore.
Cortocircuito: cortocircuito della linea del sensore con
l'indicazione del sensore interessato. Sul
displayvienevisualizzatoperquesto
sensore il codice guasto 888.8.
Interruzione: interruzione della linea del sensore con
indicazione del sensore interessato. Sul
displayvienevisualizzatoperquesto
sensore il codice guasto 888.8.

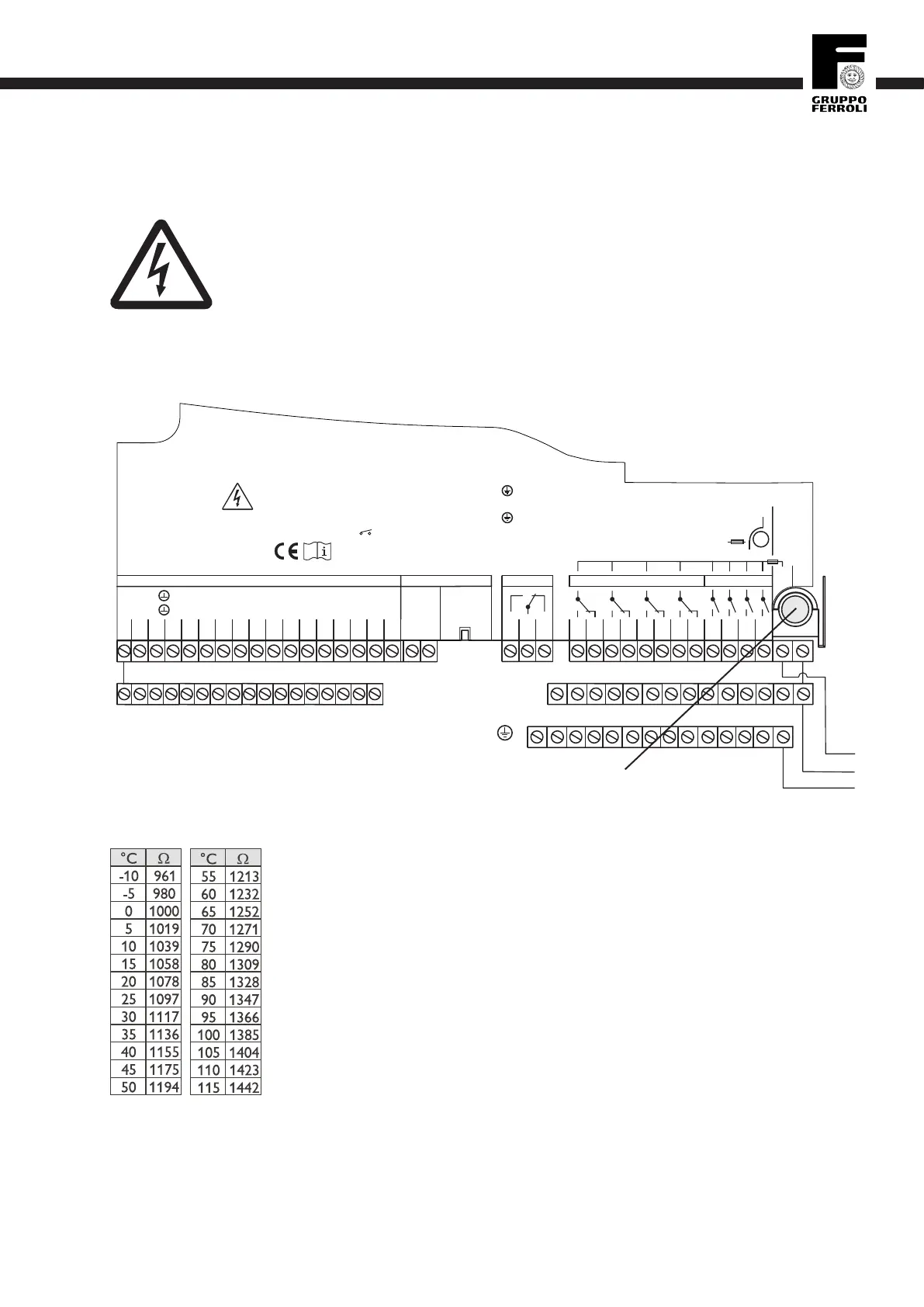

I sensori termici Pt1000 staccati dal morsetto possono
essere verificati mediante un ohmetro e presentano i valori
di resistenza indicati nella tabella a fianco con le relative
temperature.
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus
RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
LN
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico
relè a semiconduttore
N
Use the PE Collectiv eT erminal Block
Use the Neutral Conductor Collecti ve T erminal Block
N
Utilizzare la morsettiera di terra
Use the Gr ound Collectiv eT erminal Bloc k
T6,3A
Netz / Mains
220...240 V~
Isolate mains befor e re moving clamp-co ve r
6,3 (1) A 220 ... 240 V~
PE
L
N
PE
N
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione
Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro
6. Consigli per la ricerca guasti
AVVERTENZA!
Prima di aprire l'involucro, accer-
tarsi della separazione onnipolare
dalla tensione di rete!
Nell'eventualità in cui la centralina ECOTRONIC
Plus non dovesse funzionare correttamente, verifi-
care i seguenti punti:
1. Alimentazione di corrente
Nel caso in cui la spia di funzionamento sia spenta, control-
lare l'alimentazione elettrica della centralina. La centralina
èprotettadaunfusibileT6,3A,accessibilerimuovendoil
pannello e la calotta coprimorsetti e che può essere so-
stituito (il fusibile di ricambio si trova nel sacchetto degli
accessori).
Fusibile T6,3A
