Ferroli ECOTRONIC Plus - Bus; Collegamento Alla Rete

ECOTRONIC Plus
7 |
© 08107_ECOTRONIC Plus.monit.indd
DeltaSol M
Menu Principale
Valori Misurati
Segnalazioni
Solare
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus
RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
LN
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico relè a semiconduttore
N
Use the PE Collectiv eT erminal Block
Use the Neutral Conductor Collecti ve T erminal Block
N
Utilizzare la morsettiera di terra
Use the Gr ound Collectiv eT erminal Bloc k
T6,3A
Netz / Mains
220...240 V~
Isolate mains befor e re moving clamp-co ve r
6,3 (1) A 220 ... 240 V~
GND
PE
L
N
PE
N
®
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione
Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro
Rete / Mains
220 ... 240 V

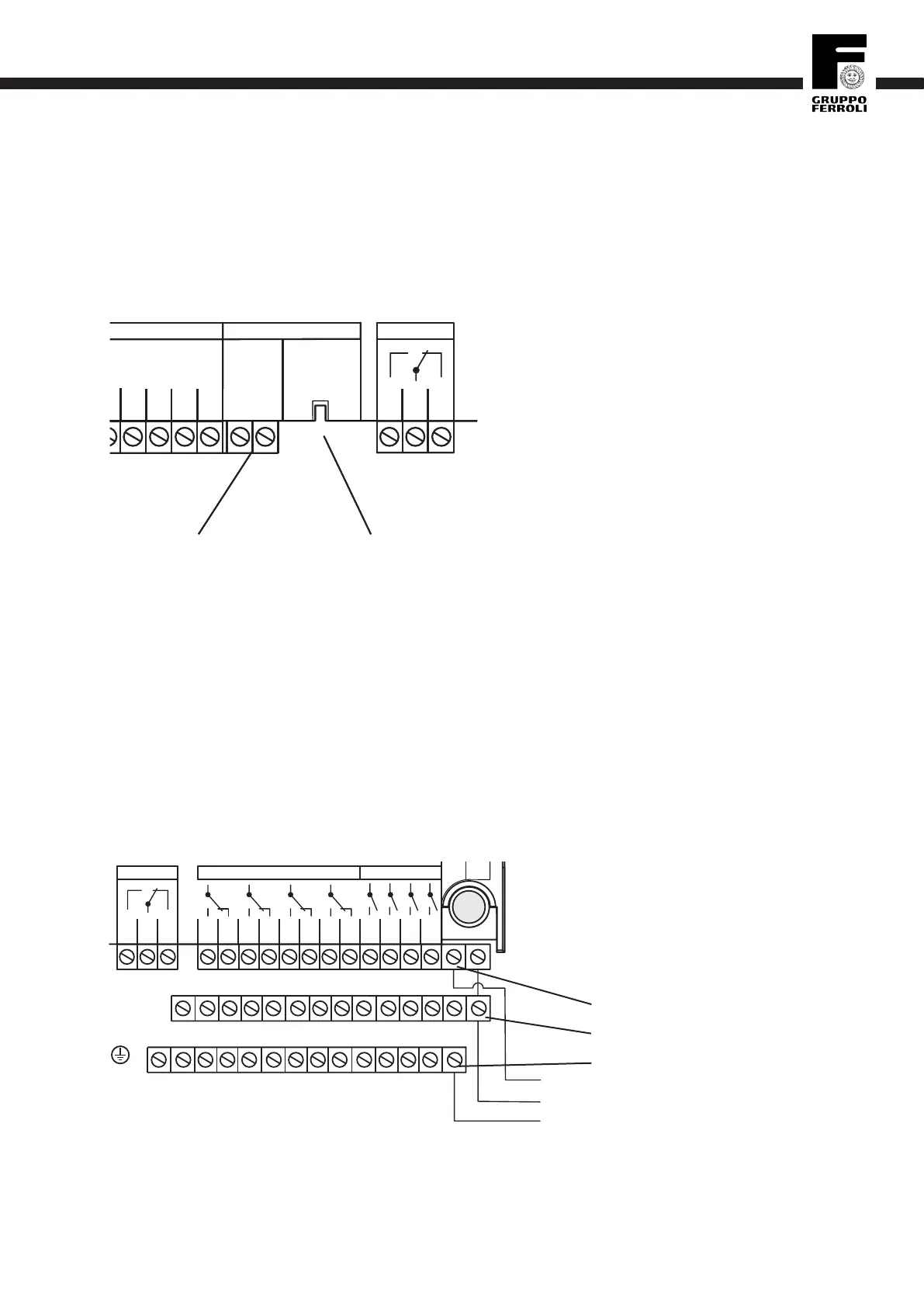

1.2.5 Collegamento alla rete
L'alimentazione elettrica della centralina deve avvenire tra-
mite un interruttore di alimentazione esterno (ultima fase
di montaggio!) e la tensione di alimentazione deve essere di
220 ... 240 V~ (50 ... 60 Hz). Le linee flessibili devono essere
fissate all'involucro con i fermacavi in dotazione e le viti
apposite oppure posate in un canale portacavi (v. consiglio
a pag. 4) nell'involucro della centralina.
Collegamento alla rete :
1=Conduttorediprotezione(morsettiera)
2=ConduttoreneutroN(morsettiera)
3=ConduttoreL
DeltaSol M
Menu Principale
Valori Misurati
Segnalazioni
Solare
GND
S1
S2
S3
S4
S5
S7
S6
S8
S9
S10
S11
S12
----
CS10
Imp1
Imp2
Bus
VBus
RS232
Sensors
R9-A
R9-M
R9-R
DeltaSol M
LN
R8-A
R8-R
R7-A
R7-R
R6-A
R6-R
R5-A
R5-R
R4-A
R3-A
R2-A
R1-A
floating relay relè elettromeccanico relè a semiconduttore
N
Use the PE Collectiv eT erminal Block
Use the Neutral Conductor Collecti ve T erminal Block
N
Utilizzare la morsettiera di terra
Use the Gr ound Collectiv eT erminal Bloc k
T6,3A
Netz / Mains
220...240 V~
Isolate mains befor e re moving clamp-co ve r
6,3 (1) A 220 ... 240 V~
GND
PE
L
N
PE
N
®
®
Prima di aprire la calotta coprimorsetti,
staccare l'apparecchio dalla tensione
Utilizzare la morsettiera del conduttore di protezione
Utilizzare la morsettiera del conduttore neutro
1.2.4 Bus
La centralina dispone di due interfacce bus per la comuni-
cazione dei dati:
1.) Il VBus
®
per la comunicazione dei dati con l'alimen-
tazione elettrica di moduli esterni. Il collegamento
si effettua su entrambi i morsetti contrassegnati con
"VBus",lapolaritàèindifferente.Tramitequestobusdati
sipossonocollegareunoopiùmoduliVBus,p.es.:
 •modulocontacalorieWMZ.
 •displaydigrandidimensioni
 •HKM,espansionemodularedelcircuitodiriscalda-
mento
2.) L'interfaccia RS232 per il collegamento diretto a
un PC. Il software di analisi Service Center Software
consente di leggere, impostare, elaborare e visualizzare
i valori di misurazione della centralina. Questo software
permette di parametrizzare e controllare comodamente
il funzionamento del sistema.
Collegamento RS232
Connessione RJ45
VBus
Morsetti a vite
