ECOTRONIC Plus
| 24
© 08107_ECOTRONIC Plus.monit.indd
Sensore Definizione
Tcol Temperatura collettore
Tcol2 Temperatura collettore 2
Tbol-i Temperatura bollitore 1 inferiore
Tbol2-i Temperatura bollitore 2 inferiore
Tbol3-i Temperatura bollitore 3 inferiore
Tboll4-i Temperatura bollitore 4 inferiore
T-SC Temperatura scambiatore di calore
Tbypass Temperaturabypass
Funz. suppl. Temperatura protezione antilegionella
Th 1-10 Temperatura termostati da 1 a 10
T1-DT5-9 Temperatura fonte di caloreDT5-9
T2-DT5-9 Temperatura dispersore caloreDT5-9
T1-PR-CR Temperatura circuito di post-riscaldamento
T2-PR-CR Temperatura circuito di post-riscaldamento
T M CR Temperatura mandata circuito di riscalda-
mento
T CR esterno Temperatura del circuito di riscaldamento
esterno
RTA11 CR Regolatore a distanza circuito di riscalda-
mento
T1 Contacalorie Temperatura mandata contacalorie
T2 Contacalorie Temperatura ritorno contacalorie
Contacalorie Misuratore volume
Digital input Ingresso segnalazioni
Abbreviazioni sensori
Assegnazione relè
Assegnazione sensori

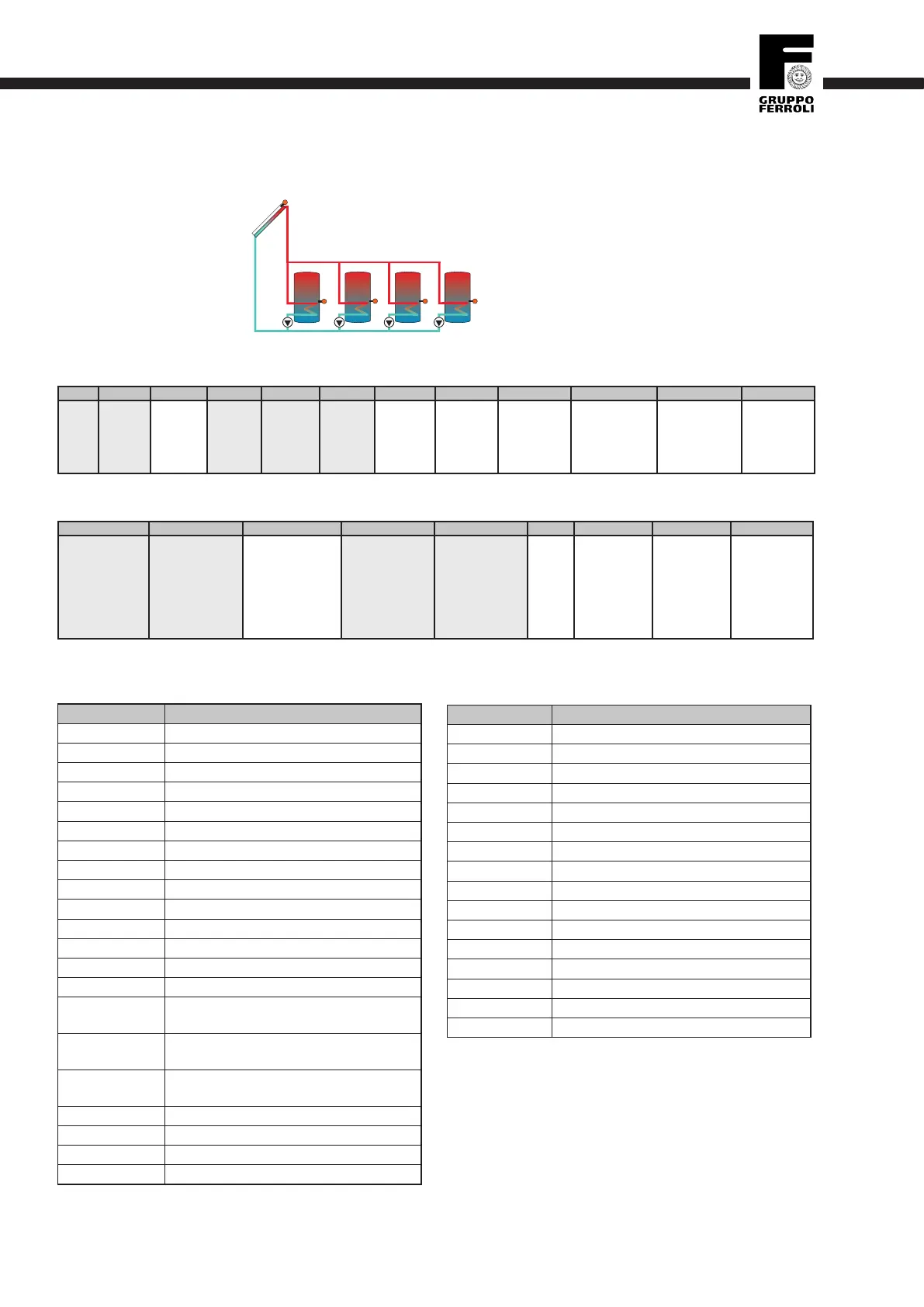

Sistema 7 Variante 2
S1
S5
S2
S4
R2
R4
S6
R1
R5
Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Sen.11 Sen.12
Tcol
Tbol-i
Funz.
suppl.
Th 1
T1-DT5
Tbypass
T-SC
Tbol2-i
Th 2
T2-DT5
Tbol3-i Tboll4-i
Th 5
T1-DT7
Th 6
T2-DT7
CR Tbol2
Th 7
T1-DT8
T1 Conta-
calorie 1
T M CR
Th 8
T2-DT8
T2 Contacalo-
rie 1
RTA11 CR
Th 9
T1-DT9
T1 Contaca-
lorie 2
T CR esterno
Th 10
T2-DT9
T2 Conta-
calorie 2
CR Tbol1
Relè1 Relè2 Relè3 Relè4 Relè5 Relè6 Relè7 Relè8 Relè9
Pompa solare
bol1
Pompa solare
bol2
Bl.funz.1
Funz. suppl.
Bypass
Relèparall.
SC est.
Risc.int. CR
(Pompa CR)
Pompa solare
boll 3
Pompa solare
boll 4
---
Bl.funz.3
Mi-CR aperto
Bl.funz.4
Mi-CR chiuso
Bl.funz.5
Relèdiff.
Soppre.risc.
Pompa CR
(Risc.int. CR)
Relè Definizione
Pompa solare 1-2 Pompa solare campo collettori 1-2
V2v bollitore 1-4 Valvola a 2 vie bollitore 1-4
V3v bollitore 1-2 Valvola a 3 vie bollitore 1-2
Bl.funz.1-5 Bloccodifunzioni1-5
Funz. suppl. Protezione legionella
Bypass Commutazionebypass
Funz. raffr. Funzione raffreddamento
Carico boll. Caricamento bollitore
Relèparall. Relèparallelo
SC est. Scambiatore di calore esterno
Relèdiff. Relèdifferenziale
Soppre.risc. Soppressione postriscaldamento
Risc.int. CR Circuito di post-riscaldamento
Pompa CR Pompa circuito di riscaldamento
Mi-CR aperto Miscelatore circuito di riscaldamento aperto
Mi-CR chiuso Miscelatore circuito di riscaldamento chiuso
Abbreviazioni relè
