MPS
®
Anlage 203 Basic
© Festo Didactic 8064034
29
11.4 1-Bit Kommunikationsverbindungen herstellen
Die Kommunikationsleitungen innerhalb des Systems sind beigelegt und müssen gesteckt werden.
Die Kommunikationsverbindungen zwischen den Stationen sind nach dem folgenden Beispiel herzustellen.
Das Beispiel ist allgemein gehalten, trifft aber für alle Stationen zu. Sollte eine Abweichung zum Standard
vorliegen, wird auf diese speziell hingewiesen.
I/O
Q5
GND
Q4
I5
I4
Stop
Start
Reset
Auto/Man
Q1 Q2
I/O
I7
GND
I6
Q7
Q6

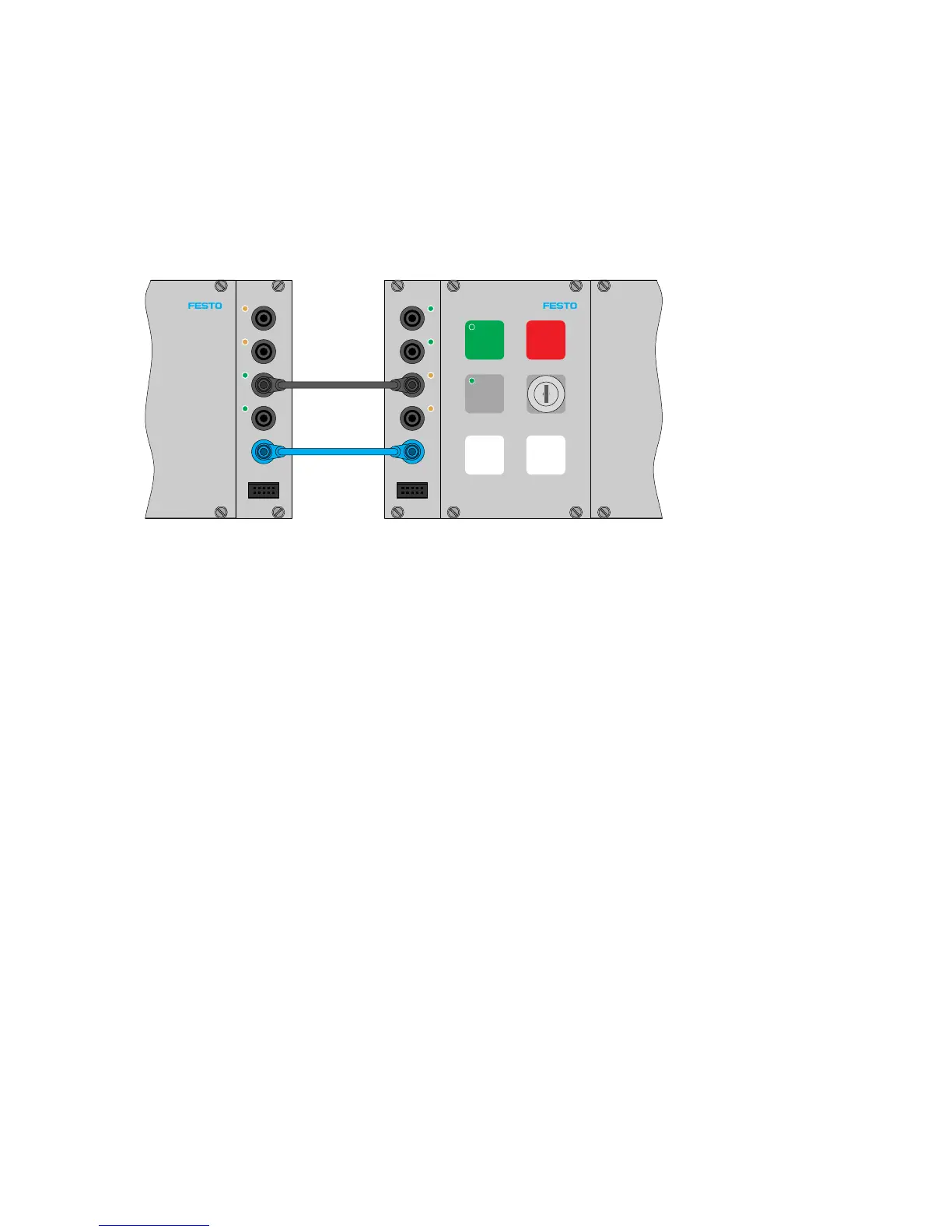

Beispiel E/A-Steckverbindungen zwischen Bedienpulten: verbinden Sie die Buchsen Q4 und GND der Nachfolgestation mit den
Buchsen I6 und GND der Vorgängerstation.
11.5 Arbeitsplatz
Zur Inbetriebnahme der MPS
Station mit den Beispielprogrammen benötigen Sie:
die montierte und justierte MPS
®
Station
ein Bedienpult
ein SPS Board mit 16 digitalen Ein- und Ausgängen
ein Netzgerät 24 V DC, 4,5 A
eine Druckluftversorgung mit 600 kPa (6 bar)
einen PC mit installierter SPS Programmiersoftware
zwei E/A-Kabel (SysLink)
