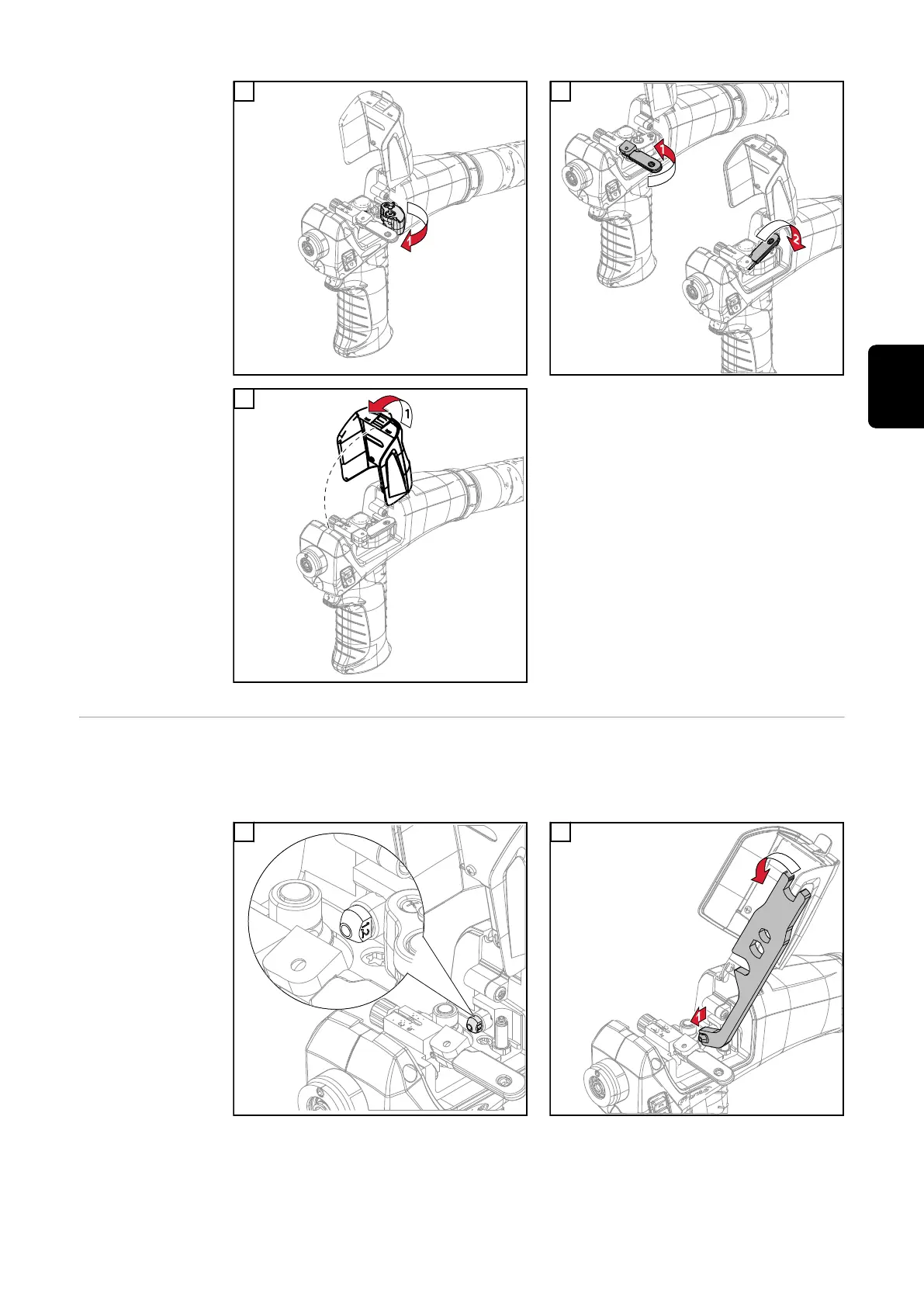

Výměna vý
stupní
trysky
Standardně je př
edmonto
vána výstupní tr
y
ska pro průměr dr
átu 0,8 – 1,2 mm
(červená), pokud je tř
eba použít drá
t o průměru 1,4 nebo 1,6 mm, je nutné ves-
tav
ět výstupní trysku s 1,6 mm (černá
).
1
