Fronius Robacta Reamer V Twin User Manual

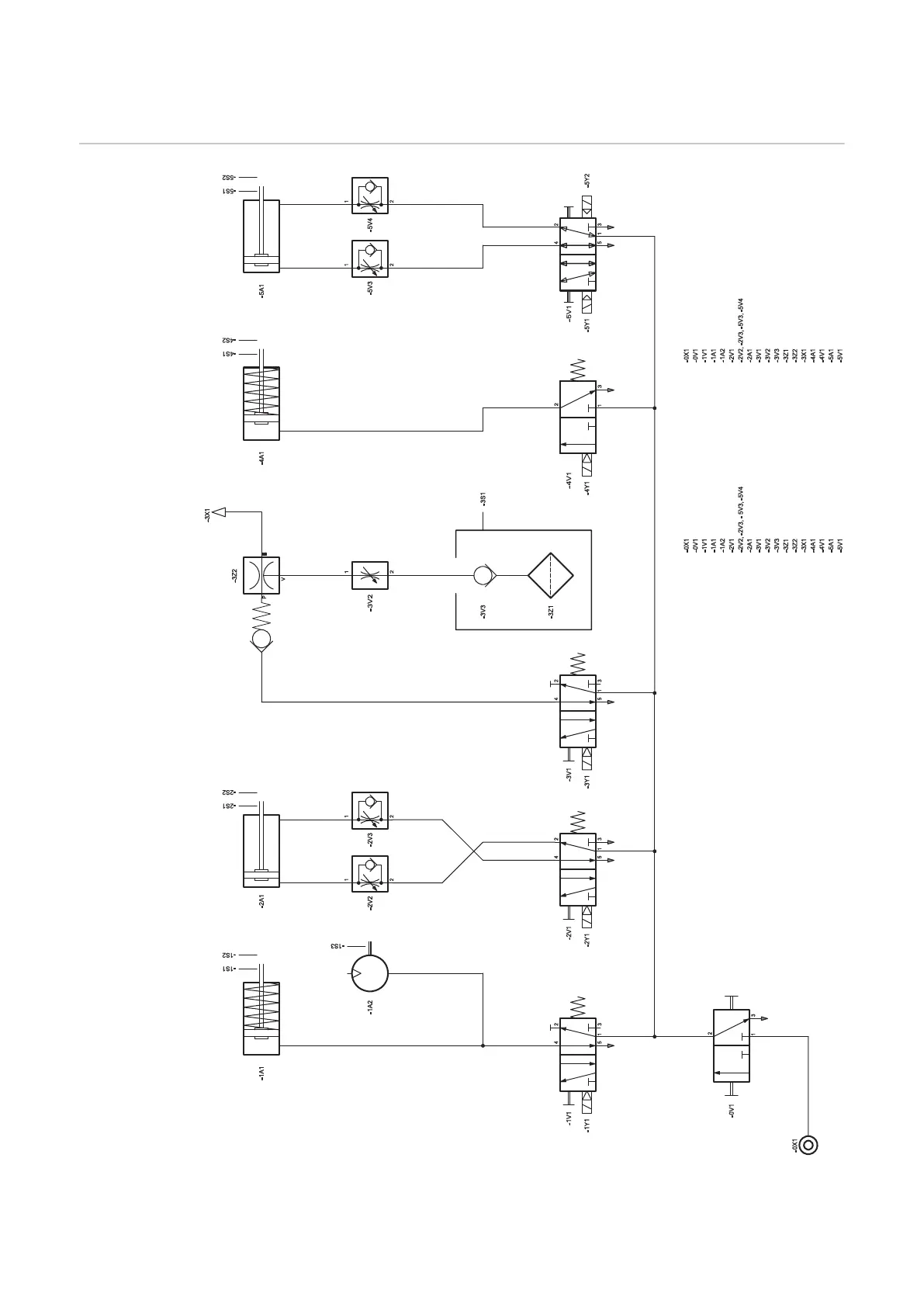

Robacta Reamer V Twin pneumatic diagram
GASDÜSE SPANNEN UND REINIGUNGSMOTOR EIN
CLAMP GAS NOZZLE AND CLEANING MOTOR ON
REINIGUNGSMOTOR AUF
CLEANING MOTOR UP
TRENNMITTEL EINSPRÜHEN
SPRAY PARTING AGENT
DRAHTELEKTRODE ABSCHNEIDEN
CUT WIRE
SCHWENKVORRICHTUNG
NACH LINKS / RECHTS
MOVE SWIVEL MECHANISM
TO THE LEFT / RIGHT
6 bar (86.99 psi) GEFILTERTE DRUCKLUFT 6 bar (86.99 psi) FILTERED COMPRESSED AIR
Anschluss Druckluft 1/4 inch
Druckluft-Entlastungsventil 3/2
compressed air relief valve 3/2 solenoid valve 3/2 gas nozzle clamping device cleaning motor solenoid valve 5/2
choke check valve
solenoid valve 3/2
choke valve
check valve
wire cutter solenoid valve 3/2 swivel mechanism for cleaning motor solenoid valve 5/2
Magnetventil 3/2 Spannvorrichtung Gasdüse Reinigungsmotor Magnetventil 5/2
Drosselrückschlagventil
Magnetventil 3/2 Drosselventil Rückschlagventil Filter Vakuumpumpen-Düse Ø 0,8 mm (0.031 inch)
Magnetventil 3/2 Schwenkvorrichtung für Reinigungsmotor Magnetventil 5/2 Trennmittel-Einsprühdüse Ø 1,6 mm (0.063 inch)
vacuum pump choke Ø 0,8 mm (0.031 inch) filter parting agent injection nozzle Ø 1,6 mm (0.063 inch)
Drahtabschneider
Hubvorrichtung mit Motorhalterung
lifting device with motor bracket
compressed air connection 1/4 inch
