Fronius Symo 5.0-3-M Service Manual & Spare Parts List

16
Fehler-Suchbaum
Allgemeines Der Fehler-Suchbaum dient dem systematischen Auffinden und Beheben von Fehlerursa-
chen.
Bevor Sie mit der Fehlersuchhilfe beginnen, lesen Sie zuerst das Kapitel „Funktionsbe-
schreibung“ um Verständnis für den Aufbau und die Funktionsweise des Gerät zu erlan-
gen.
Notwendige Anlagedaten:
- Wechselrichter-Type
- Seriennummer der Installierten Wechselrichter
- Am Display angezeigter Service-Code (State PS Menü)
- Name der PV-Anlage (Name des Anlagenbetreibers)
- Betriebsdauer der Anlage
- Standort der Anlage
- Anzahl der Installierten Wechselrichter im System (Type, Seriennummer)
- DC- und AC-Spannung
Permanenter Feh-
ler

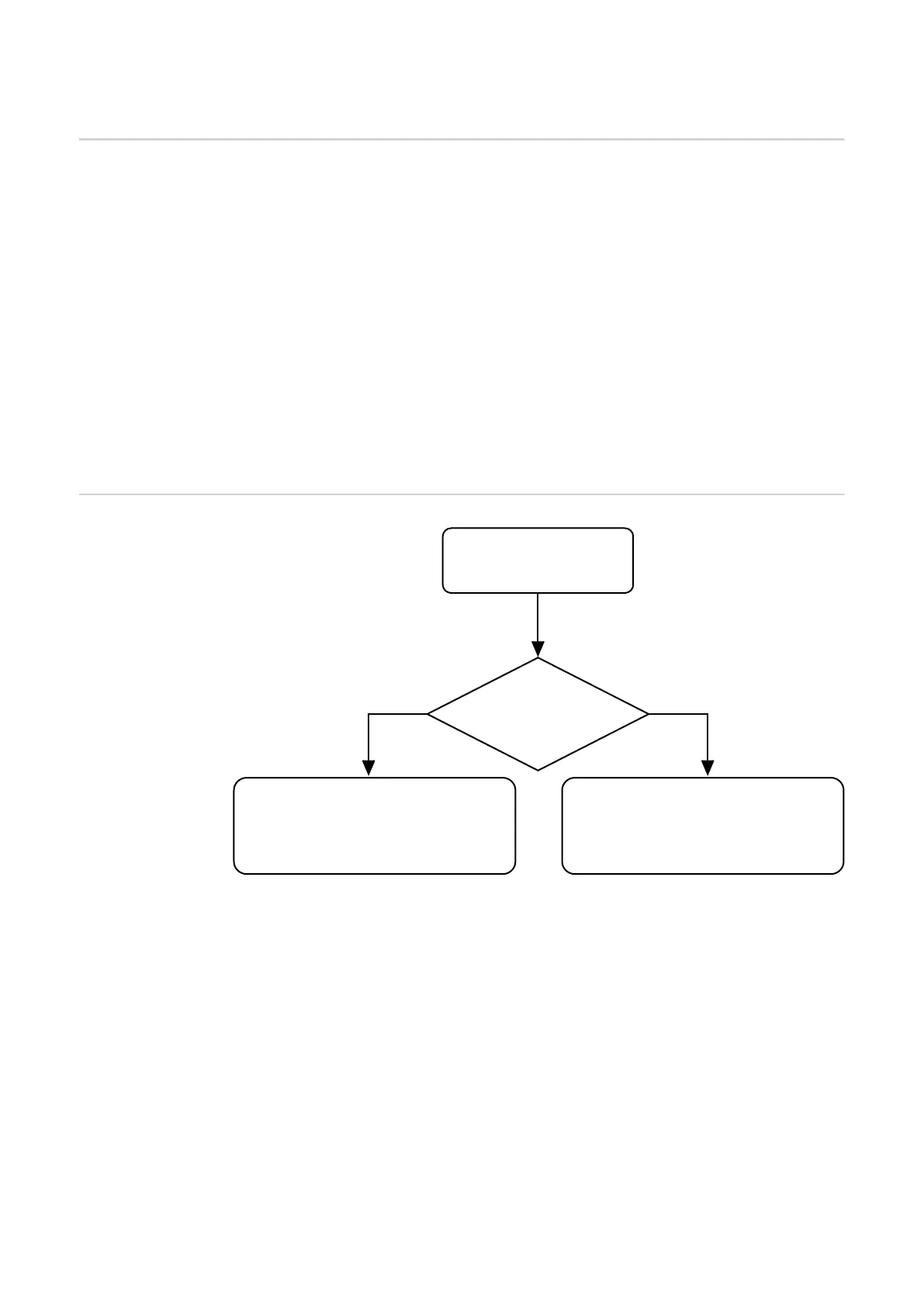

Wann tritt der Fehler auf?
Wechselrichter-Fehler unwahrschein-
lich (Überprüfe Netz, Solarmodule) -
Details siehe Fronius Service-Code
Liste
Wechselrichter-Fehler wahrscheinlich
(Print / Wechselrichter muss repariert
werden) - Details siehe Fronius Service
Code Liste
Zeigen andere Geräte
auch den Fehler?
JA NEIN

Fronius Symo 5.0-3-M Specifications

General

AC Nominal Output	5.0 kW
Max. Input Voltage	1000 V
MPPT Voltage Range	200 - 800 V
Number of MPP Trackers	2
Dimensions (H x W x D)	645 x 431 x 204 mm
Weight	19.9 kg
Protection Rating	IP 65
Operating Temperature Range	-25°C to +60°C
Max. Apparent AC Power	5.0 kVA
AC Nominal Voltage	3~ 230/400 V
AC Voltage Range	184 - 264.5 V
Frequency	50 / 60 Hz
THD	< 3%
Protection Class	I
Maximum AC Power	5000 VA
AC Nominal Frequency	50/60 Hz
DC Input Voltage Range	200 - 1000 V
Number of DC Connections	2
Max. DC Short-circuit Current	18.0 A
Cooling	Active cooling
