Fronius Symo 5.0-3-M Service Manual & Spare Parts List

37
DE
Displayprint -
Recerbo tau-
schen

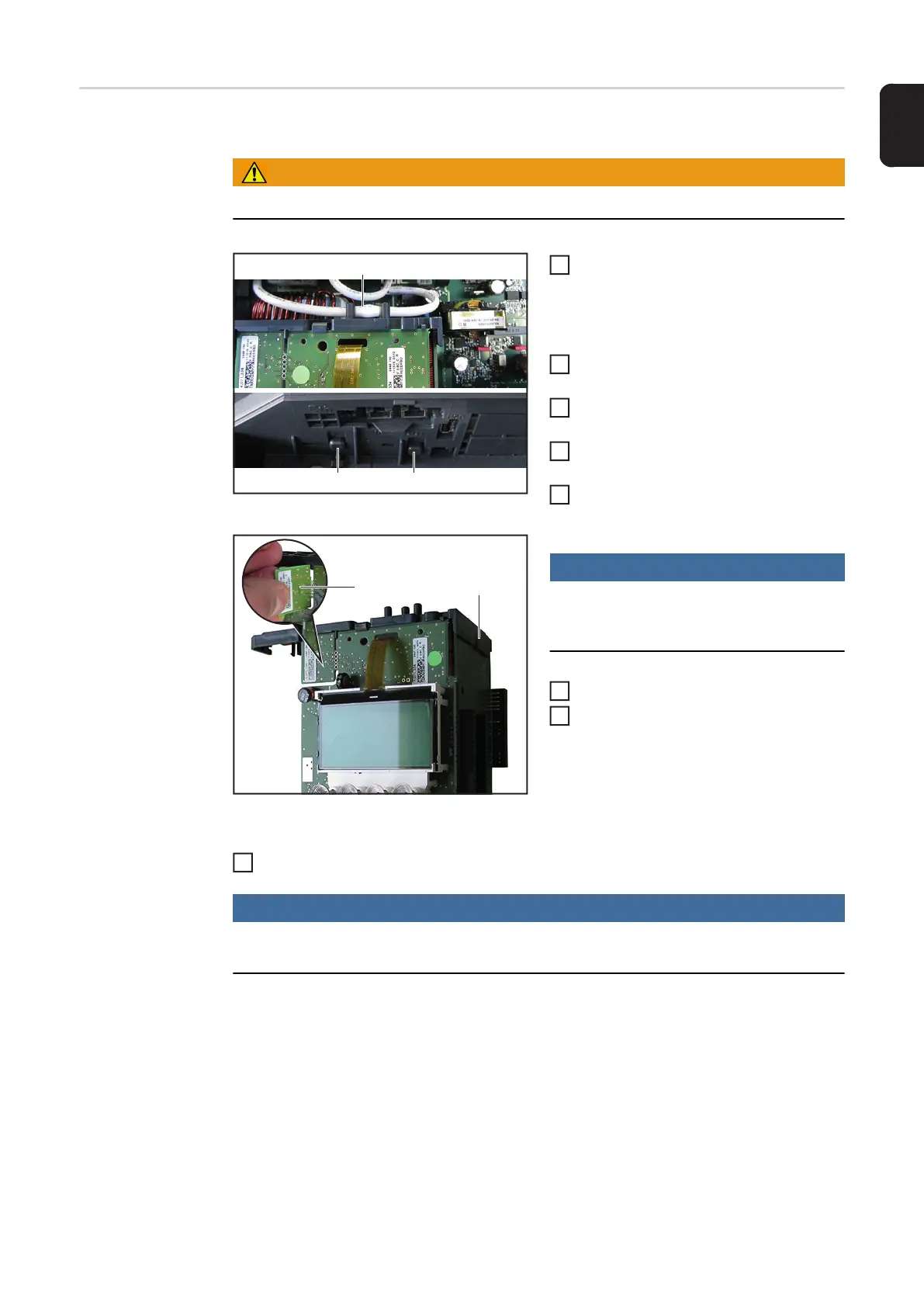

Recerbo ausbauen:
WARNUNG!
Sicherheitsvorschriften beachten (siehe Kapitelanfang „Sicherheit“)
Wechselrichter aus der Wandhalte-
rung nehmen, öffnen und Datamana-
ger Card ausbauen (siehe Abschnitt
„Gerät öffnen und schließen“ und „Da-
tamanager Card tauschen“)
Sämtliche Verbindungen zum Recerbo
trennen
Aussenlüfter-Kabel aus der Kabelfüh-
rung (1) nehmen
Verriegelungen (2) der Recerbo-Halte-
rung nach oben drücken
Recerbo-Baugruppe entnehmen
HINWEIS!
Bei den folgenden zwei Arbeitschritten
darauf achten, dass keine Komponenten
beschädigt werden
Halterung (3) vom Recerbo abnehmen
Abbrechprint (4) vom defekten
Recerbo abbrechen
Recerbo einbauen:
Abbrechprint des neuen Recerbo abbrechen
HINWEIS!
Bei vergessen oder nicht korrektem Aufstecken des Abbrechprints, zeigt der Wech-
selrichter eine Statusmeldung (482) am Diplay an
(1)
(2) (2)
1
2
3
4
5
(4) (3)
6
7
1

Fronius Symo 5.0-3-M Specifications

General

AC Nominal Output	5.0 kW
Max. Input Voltage	1000 V
MPPT Voltage Range	200 - 800 V
Number of MPP Trackers	2
Dimensions (H x W x D)	645 x 431 x 204 mm
Weight	19.9 kg
Protection Rating	IP 65
Operating Temperature Range	-25°C to +60°C
Max. Apparent AC Power	5.0 kVA
AC Nominal Voltage	3~ 230/400 V
AC Voltage Range	184 - 264.5 V
Frequency	50 / 60 Hz
THD	< 3%
Protection Class	I
Maximum AC Power	5000 VA
AC Nominal Frequency	50/60 Hz
DC Input Voltage Range	200 - 1000 V
Number of DC Connections	2
Max. DC Short-circuit Current	18.0 A
Cooling	Active cooling
