Fronius Symo 5.0-3-M Service Manual & Spare Parts List

22
HINWEIS!
Die Anforderungen an Elektroinstallationen können nationalen Normen und Bestim-
mungen unterliegen und müssen diesen entsprechend ausgeführt werden.
Nach dem Austausch, der Änderung, Wartung oder Reparatur einer Komponente muss
eine sicherheitstechnische Überprüfung durchgeführt werden (siehe Abschnitt „Sicherheit-
stechnische Überprüfung“).
Zwischenkreis-
spannung mes-
sen
WARNUNG!
Gefahr eines elektrischen Schlages! Im Zwischenkreis kann trotz vorgesehener Ent-
ladeschaltung für lange Zeit eine gefährliche Spannung anliegen.
Um ein gefahrloses Arbeiten zu ermöglichen, die Entladezeit abwarten und danach die
Zwischenkreisspannung mit einem geeigneten Messgerät messen. Die Spannung darf 30
V DC nicht überschreiten. Die Messpunkte sind auf den nachfolgenden Bildern ersichtlich.

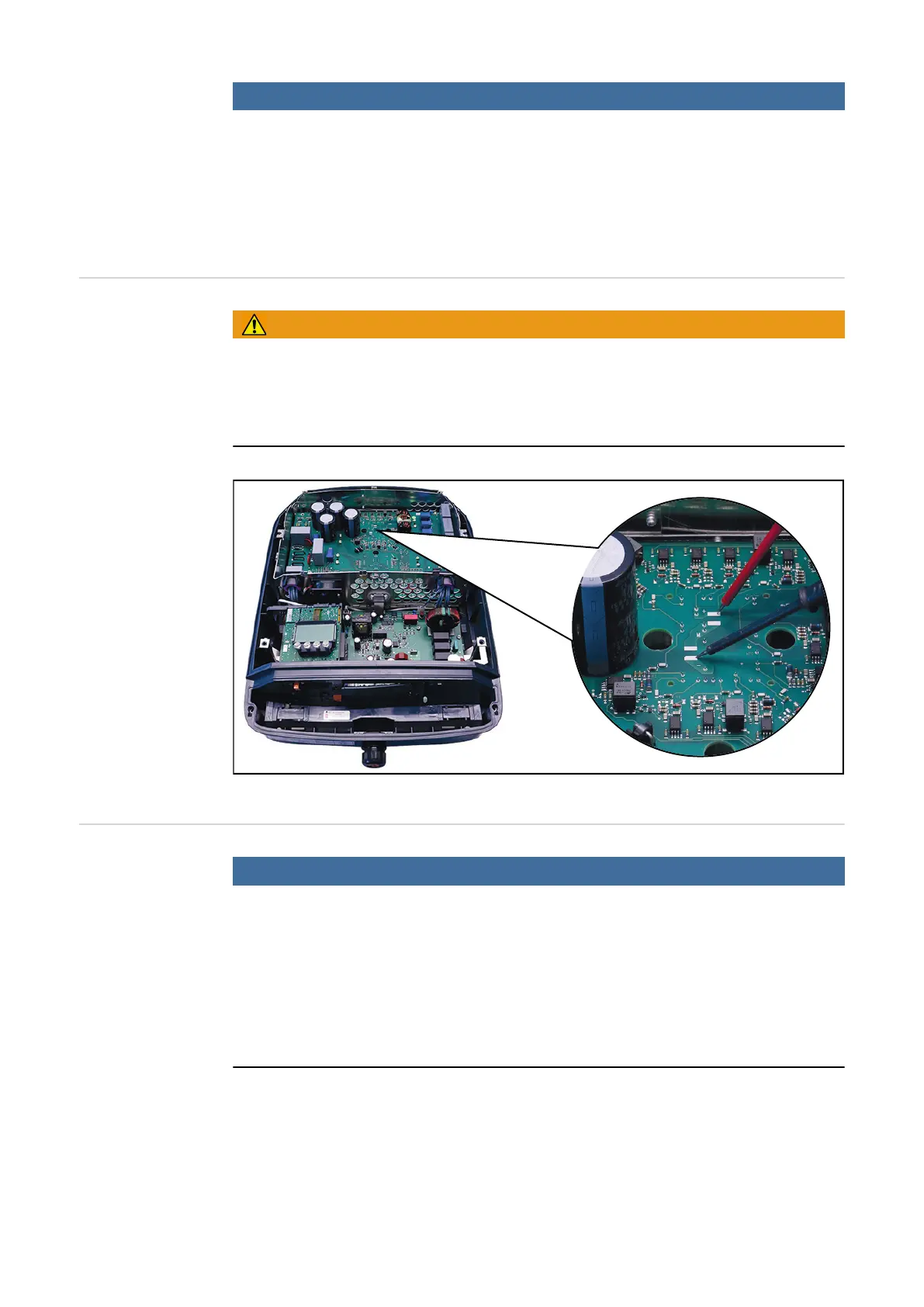

Messpunkte Fronius Symo
ESD-Bestimmun-
gen
HINWEIS!
Beachten Sie beim Umgang mit elektronischen Bauteilen und Prints die ESD-Be-
stimmungen.
Dazu gehören vor allem ESD-gerechte
► Verpackungen
► Arbeitsflächen
► Böden
► Sitzgelegenheiten
► Erdungsmöglichkeiten
► Handhabung
Für einen unsachgemäß behandelten elektronischen Bauteil oder Print können keine Ga-
rantie- und Gewährleistungsansprüche geltend gemacht werden.

Fronius Symo 5.0-3-M Specifications

General

AC Nominal Output	5.0 kW
Max. Input Voltage	1000 V
MPPT Voltage Range	200 - 800 V
Number of MPP Trackers	2
Dimensions (H x W x D)	645 x 431 x 204 mm
Weight	19.9 kg
Protection Rating	IP 65
Operating Temperature Range	-25°C to +60°C
Max. Apparent AC Power	5.0 kVA
AC Nominal Voltage	3~ 230/400 V
AC Voltage Range	184 - 264.5 V
Frequency	50 / 60 Hz
THD	< 3%
Protection Class	I
Maximum AC Power	5000 VA
AC Nominal Frequency	50/60 Hz
DC Input Voltage Range	200 - 1000 V
Number of DC Connections	2
Max. DC Short-circuit Current	18.0 A
Cooling	Active cooling
