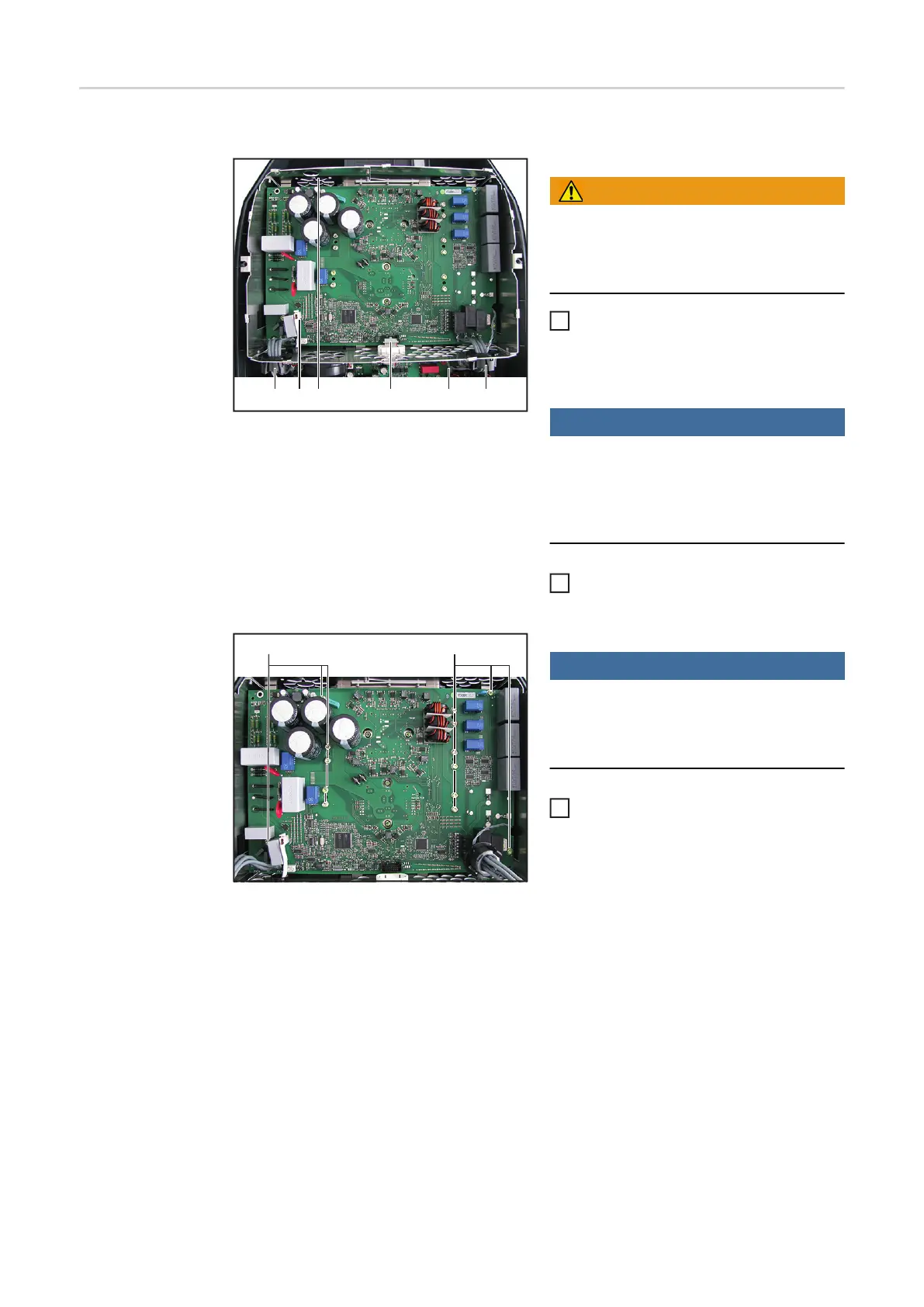

Fronius Symo 5.0-3-M

42
Leistungsprint -
SymoPS tau-
schen
SymoPS ausbauen:
WARNUNG!
Sicherheitsvorschriften beachten (siehe
Kapitelanfang „Sicherheit“)
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
HINWEIS!
Beim Lösen der AC-Steckverbindung (1)
den Print am rechten, oberen Rand des
SymoFIL gegenhalten
Sämtliche Kabel- und Steckverbindun-
gen (1-4) lösen und ausfädeln
HINWEIS!
Position der Schrauben (5) variiert je
nach Leistungsklasse
Variante 4k5:
- 14 Stk. Schraube 4x9 TX20 (5) lösen
Variante 8k2:
- 13 Stk. Schraube 4x9 TX20 (5) lösen
(1)
(3)
(2) (4) (4) (3)
1
2
(5)(5)
3
