Fronius Symo 5.0-3-M Service Manual & Spare Parts List

48

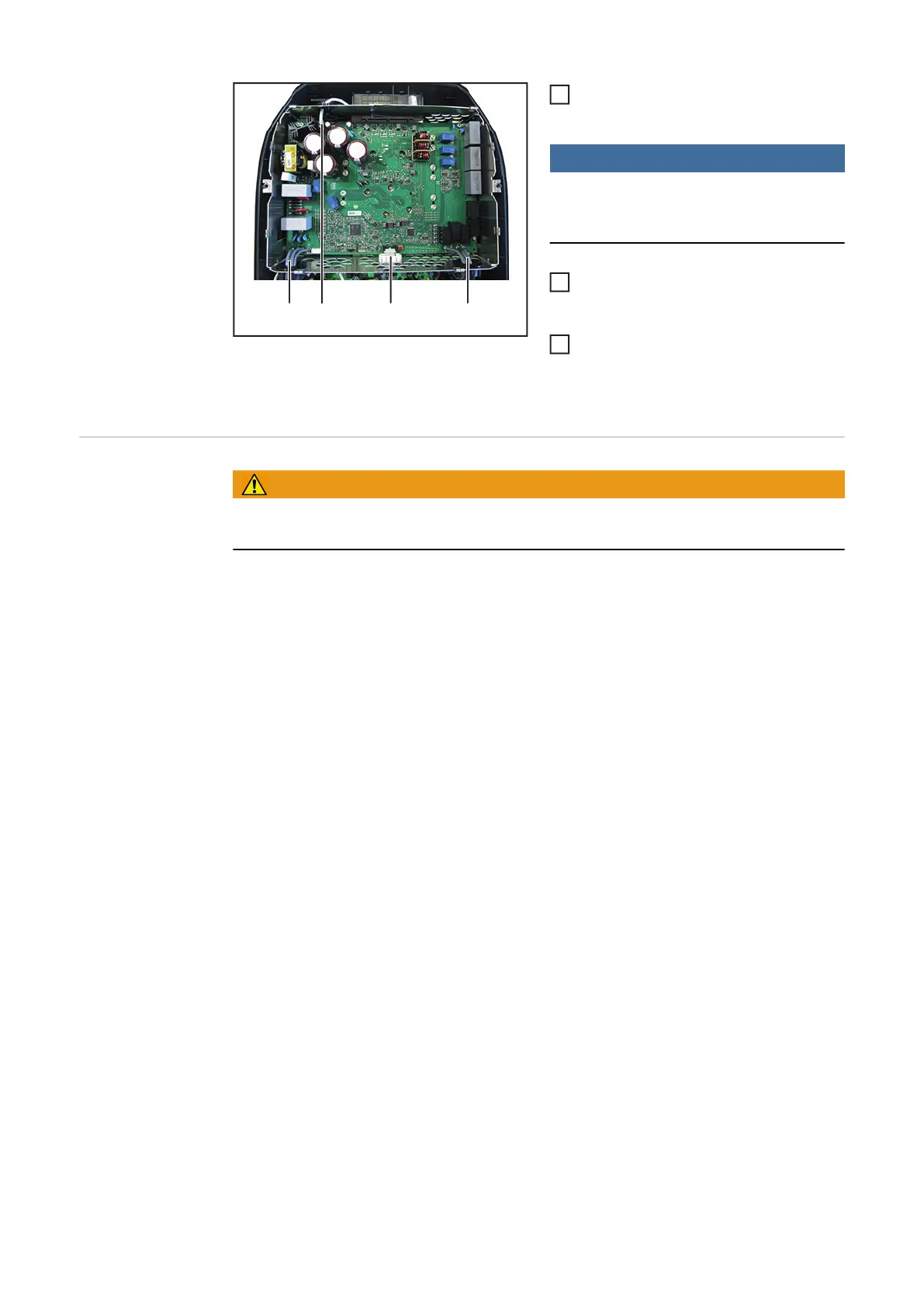

Sämtliche Kabel- und Steckverbindun-
gen (1)-(4) einfädeln und montieren
HINWEIS!
Darauf achten, dass die Ferritkerne und
deren Halterung ordnungsgemäß mon-
tiert sind
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Nach Inbetriebnahme des Wechsel-
richters einen Lüftertest über das Dis-
play durchführen (siehe
Bedienungsanleitung)
Sonstige Kompo-
nenten tauschen
WARNUNG!
Sicherheitsvorschriften beachten (siehe Kapitelanfang „Sicherheit“)
Sollten folgende Komponenten defekt sein, so muss der komplette Wechselrichter ausge-
tauscht werden:
- Gehäuseteile (ausgenommen Deckel)
- Induktivitäten
- Kühlkörper
- Dichtungen (ausgenommen die Dichtung an den Deckeln)
Die Deckel (Datcom-Deckel und Leistungsteil-Deckel) können als Baugruppe mit aufge-
spritzter Dichtung getauscht werden.
(1) (3)(2) (4)
4
5
6

Fronius Symo 5.0-3-M Specifications

General

AC Nominal Output	5.0 kW
Max. Input Voltage	1000 V
MPPT Voltage Range	200 - 800 V
Number of MPP Trackers	2
Dimensions (H x W x D)	645 x 431 x 204 mm
Weight	19.9 kg
Protection Rating	IP 65
Operating Temperature Range	-25°C to +60°C
Max. Apparent AC Power	5.0 kVA
AC Nominal Voltage	3~ 230/400 V
AC Voltage Range	184 - 264.5 V
Frequency	50 / 60 Hz
THD	< 3%
Protection Class	I
Maximum AC Power	5000 VA
AC Nominal Frequency	50/60 Hz
DC Input Voltage Range	200 - 1000 V
Number of DC Connections	2
Max. DC Short-circuit Current	18.0 A
Cooling	Active cooling
