Fronius Symo 5.0-3-M Service Manual & Spare Parts List

47
DE
HINWEIS!
Im gekennzeichnetem Bereich darf nicht
aufgedrückt werden ==> führt zu Be-
schädigung des PCM-Materials

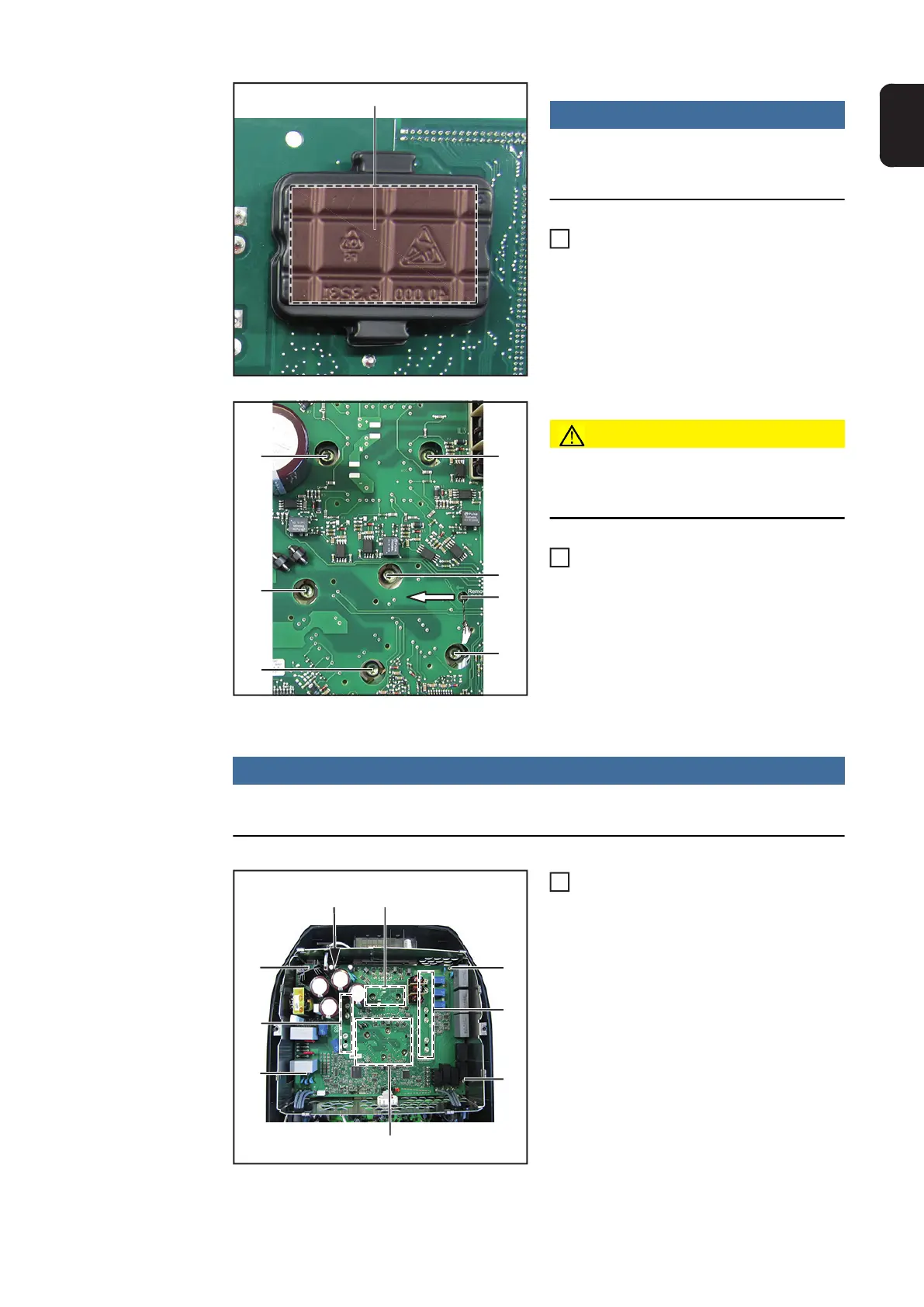

3 Stk. Blisterverpackung (10) an den
Laschen vom neuen DuoPS lösen und
am defekten DuoPS aufsetzen
VORSICHT!
PCM-Paste darf beim Einsetzen des
DuoPS nicht beschädigt oder entfernt
werden
Neues DuoPS einsetzen und positio-
nieren
Module vom DuoPS mit 6 Stk. Schrau-
be 4x9 TX20 (6) montieren. Reihenfol-
ge der Drehmomente beachten um
mechanische Spannungen zu vermei-
den.Zuerst alle 6 Schrauben mit
[0,5 Nm] anziehen und danach mit
[2,0 Nm] festziehen
HINWEIS!
Um mechanische Spannungen an den Modulen zu vermeiden, die Reihenfolge der
Drehmomente enhalten
DuoPS mit 15 Stk. Schraube 4x9 TX20
(5) montieren [2 Nm]
(10)
1
(7)
(6)
(6)
(6)(6)
(6)
(6)
2
(5)
(5)
(5)
(5)
(5)
(5)
(5)
(6)
(6)
3

Fronius Symo 5.0-3-M Specifications

General

AC Nominal Output	5.0 kW
Max. Input Voltage	1000 V
MPPT Voltage Range	200 - 800 V
Number of MPP Trackers	2
Dimensions (H x W x D)	645 x 431 x 204 mm
Weight	19.9 kg
Protection Rating	IP 65
Operating Temperature Range	-25°C to +60°C
Max. Apparent AC Power	5.0 kVA
AC Nominal Voltage	3~ 230/400 V
AC Voltage Range	184 - 264.5 V
Frequency	50 / 60 Hz
THD	< 3%
Protection Class	I
Maximum AC Power	5000 VA
AC Nominal Frequency	50/60 Hz
DC Input Voltage Range	200 - 1000 V
Number of DC Connections	2
Max. DC Short-circuit Current	18.0 A
Cooling	Active cooling
