Fronius Symo 5.0-3-M Service Manual & Spare Parts List

46

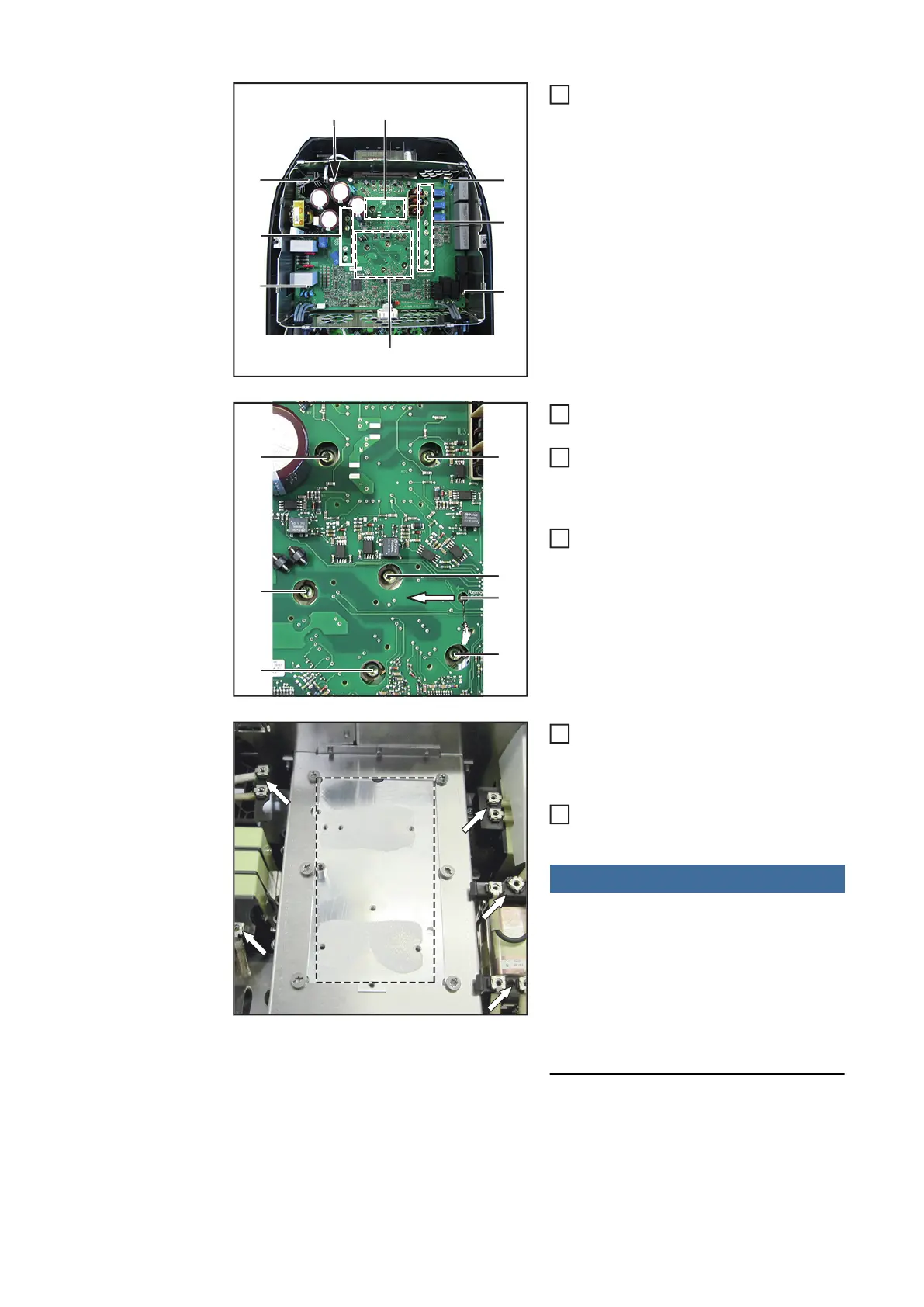

15 Stk. Schraube 4x9 TX20 (5) lösen
6 Stk. Schraube 4x9 TX20 (6) bei den
Modulen lösen
Schraubendreher in das Loch „Remo-
ve Print“ (7) einsetzen und in Pfeilrich-
tung das DuoPS von dem Kühlkörper
lösen
DuoPS entnehmen
Rückstände der alten PCM-Paste mit
einem sauberen Tuch vom Kühlkörper
lösen
Positionierung der Befestigungsla-
schen kontrollieren
HINWEIS!
Es dürfen keine Rückstände mehr vom
PCM-Material vorhanden sein.
► Bei Rücktausch des DuoPS => die Mo-
dule mit einem sauberen Tuch reinigen
► Anschließend PCM-Folie aus dem
Kleinteile-Set nehmen
► Schutzfolien entfernen
► Auf den Modulen positionieren und
feststreichen
DuoPS einbauen:
(5)
(5)
(5)
(5)
(5)
(5)
(5)
(6)
(6)
3
(7)
(6)
(6)
(6)(6)
(6)
(6)
4
5
6
7
8

Fronius Symo 5.0-3-M Specifications

General

AC Nominal Output	5.0 kW
Max. Input Voltage	1000 V
MPPT Voltage Range	200 - 800 V
Number of MPP Trackers	2
Dimensions (H x W x D)	645 x 431 x 204 mm
Weight	19.9 kg
Protection Rating	IP 65
Operating Temperature Range	-25°C to +60°C
Max. Apparent AC Power	5.0 kVA
AC Nominal Voltage	3~ 230/400 V
AC Voltage Range	184 - 264.5 V
Frequency	50 / 60 Hz
THD	< 3%
Protection Class	I
Maximum AC Power	5000 VA
AC Nominal Frequency	50/60 Hz
DC Input Voltage Range	200 - 1000 V
Number of DC Connections	2
Max. DC Short-circuit Current	18.0 A
Cooling	Active cooling
