55
DE
Legende: Primär = DC (DC+ und DC-) | Sekundär = AC (L und N) | Erde = PE
Die Isolationswiderstands-Prüfung muss zwischen folgenden Punkten sowohl am Wech-
selrichter als auch an der Wandhalterung durchgeführt werden:
Am DC-Trenner darf jedoch nicht an den Kontakten, sondern nur an den Schrauben ge-
messen werden.
1 Messeinrichtung
2 Wechselrichter
9 Messleitung

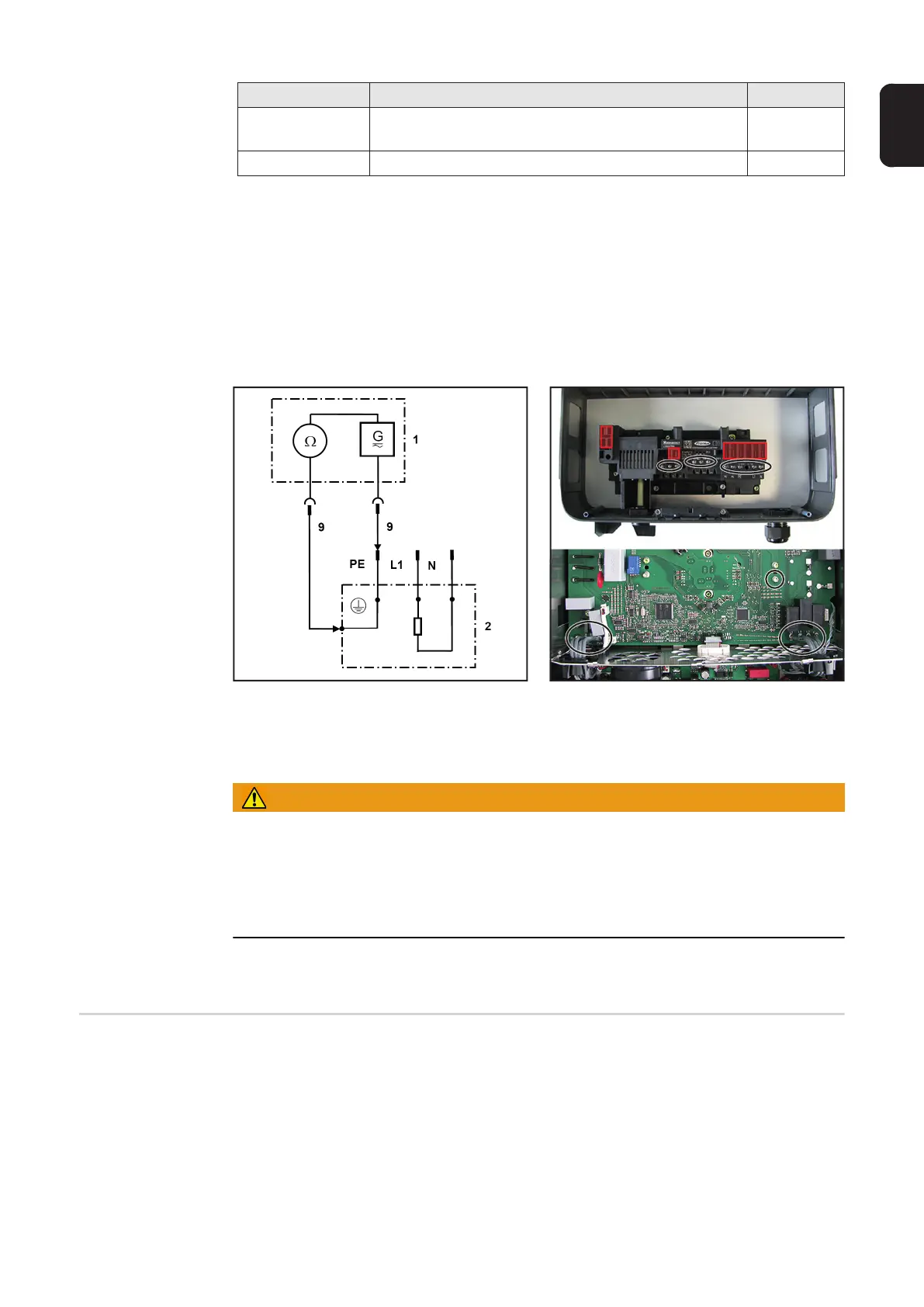

Beispiele für die Messung der Isolationswiderstand-
Prüfung
WARNUNG!
Ein elektrischer Schlag kann tödlich sein! Kondensatoren können bei der Isolations-
widerstands-Messung aufgeladen werden.
Nach der Isolationswiderstands-Prüfung müssen alle geprüften Potentiale auf Spannungs-
freiheit gemessen werden, bevor die sicherheitstechnische Überprüfung fortgesetzt wird.
Alternativ können die Kondensatoren durch Kurzschließen der geprüften Potentiale, oder
mittels einer Entladefunktion am Isolationstester entladen werden.
Kondensator Entladezeit beträgt mindestens 5 min.
Schutzleiter-Wi-
derstand
- Messung nur nach bestandener Isolationswiderstands-Prüfung durchführen.
- Deckel des Wechselrichters wieder montieren.
- Nur die bestandene Messung zwischen Deckel und der Wandhalterung garantiert,
das die Schutzleiter-Funktion des Wechselrichters gegeben ist.
- Auf eine sichere Trennung des zu prüfenden Gerätes vom AC-Netz ist zu achten
(Netzleitung [L, N] darf nicht angeschlossen sein). Sollte das AC-Netz nicht von der
Wandhalterung getrennt werden können, müssen entsprechende Sicherheitsvorkeh-
rungen getroffen werden.
- Wechselrichter wieder in die Wandhalterung einsetzen.
Messung Prüfspannung Grenzwert
Primär -> Erde mindestens die max. DC-Eingangsspannung des Ge-
rätes, jedoch max.1000 V
>= 1 M
Sekundär -> Erde >= 500 V >= 1 M
Erde gegen AC / Erde gegen DC
