28

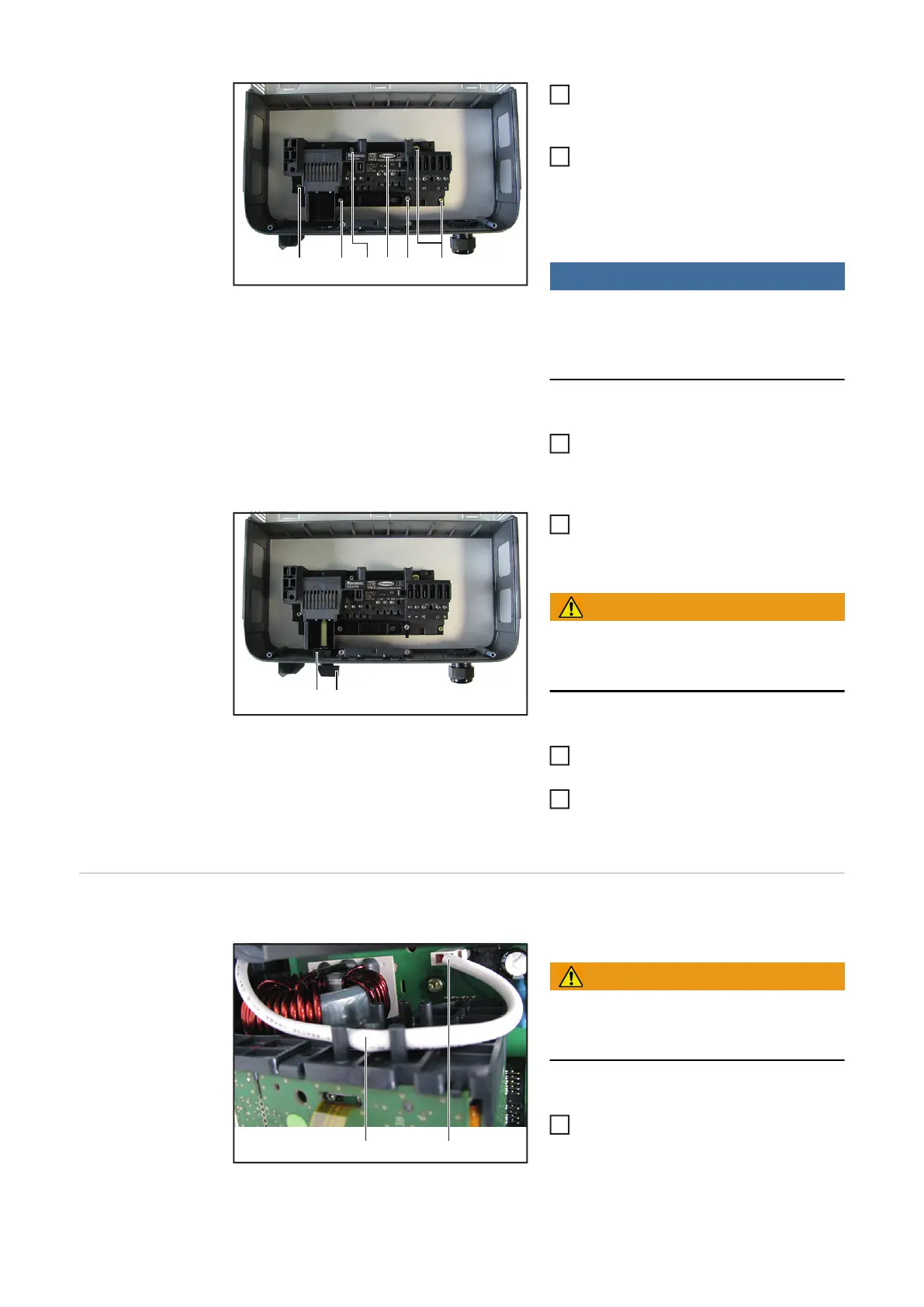

Zuvor entnommene Verstecksiche-
rung (5) wieder einsetzen
Neuen DC-Trenner einsetzen und mit
4 Stk. Schraube 4x9 TX20 (4) montie-
ren
[2 Nm]
HINWEIS!
Falls die beiden linken PE-Kontakte (5)
des Klemmblocks nicht benötigt wer-
den, diese mit 1,6 Nm zudrehen.
Zugentlastungsbügel mit 2 Stk.
Schraube 4x20 TX20 (3) montieren
[3-4 Umdrehungen]
Schaltknauf mit Welle (2) einsetzen
und mit Halteclip (1) fixieren
WARNUNG!
Sicherheitsvorkehrungen treffen.
Aufgrund von vorhandener DC-Spannung -
Sicherheitsvorschriften beachten!
AC- und DC-Leitungen am Klemm-
block des DC-Trenners anschließen
Wechselrichter in die Wandhalterung
einsetzen (siehe Abschnitt „Gerät öff-
nen und schließen“)
Aussenlüfter 4k5
tauschen
Aussenlüfter ausbauen:
WARNUNG!
Sicherheitsvorschriften beachten (siehe
Kapitelanfang „Sicherheit“)
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
(3)(3)(4) (4) (4)(5)
1
2
3
(2)(1)
3
5
6
(2)
(1)
1
