Fronius SYMO Series

29
DE

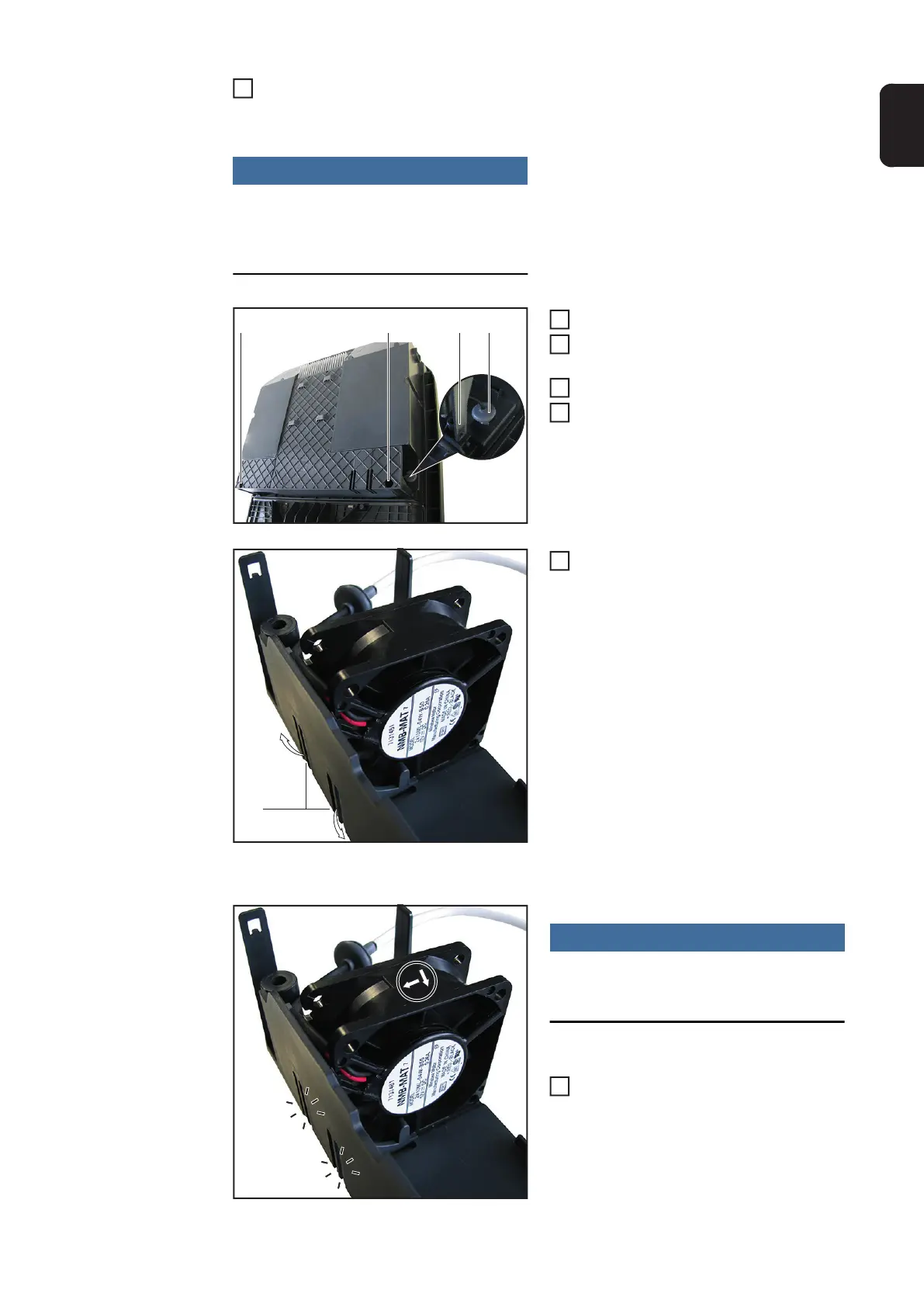

Lüfterkabel (1) vom SymoFIL lösen
und aus der Kabelführung (2) nehmen
HINWEIS!
Wechselrichter vorsichtig umdrehen,
sodass die Rückseite des Wechselrich-
ters zugänglich ist!
2 Stk. Schraube 5x14 TX25 (3) lösen
Auf beiden Seiten die Verriegelungen
(6) der Luftführung lösen
Dichtungstropfen (4) abziehen
Luftführung vorsichtig abnehmen und
darauf achten, dass das Lüfterkabel
ausgefädelt wird
Beide Lüfterhalterungen (5) nach aus-
sen drücken und Aussenlüfter entfer-
nen
Aussenlüfter einbauen:
HINWEIS!
Auf Luftströmungs-Richtung in das Ge-
rät beachten!
Neuen Aussenlüfter in der Luftführung
einrasten lassen
2
(3) (3) (4)
(6)
3
4
5
6
(5)
7
1
