Fronius SYMO Series

30

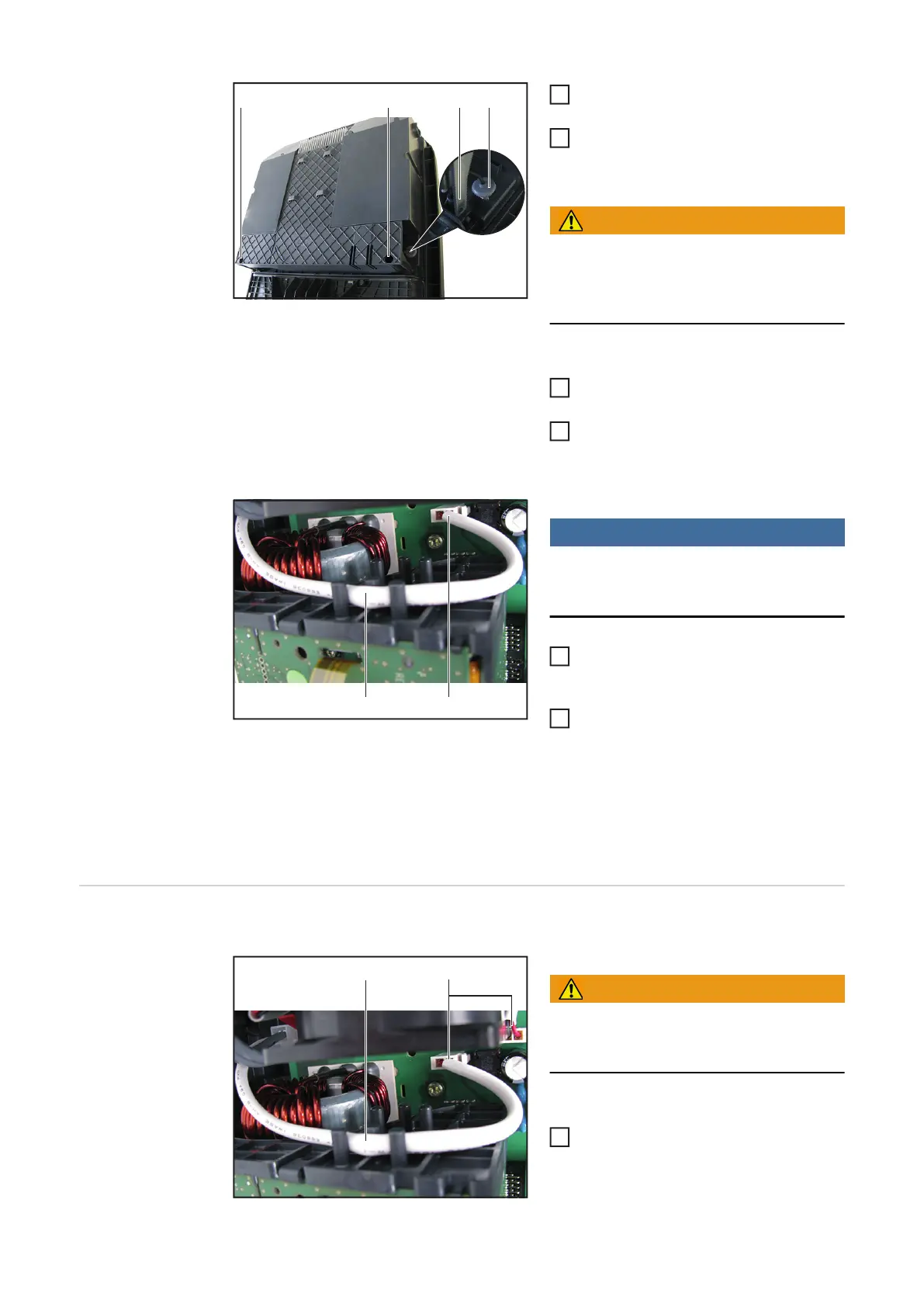

Luftführung an der Rückseite des
Wechselrichters ansetzen
Lüfterkabel einfädeln und dabei den
Dichtungstropfen (4) eindrücken
WARNUNG!
Um die Dichtheit zu gewährleisten muss
der Dichtungstropfen komplett aufsit-
zen
Auf beiden Seiten die Verriegelungen
(6) der Luftführung einrasten lassen
Luftführung mit 2 Stk. Schraube 5x14
TX25 (3) montieren
[2,15 Nm]
HINWEIS!
Wechselrichter vorsichtig umdrehen!
Lüfterkabel (1) am SymoFIL anstecken
und in die Kabelführung (2) einlegen
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Nach Inbetriebnahme des Wechselrichters
einen Lüftertest über das Display durchfüh-
ren (siehe Bedienungsanleitung)
Aussenlüfter 8k2
tauschen
Aussenlüfter ausbauen:
WARNUNG!
Sicherheitsvorschriften beachten (siehe
Kapitelanfang „Sicherheit“)
Wechselrichter aus der Wandhalte-
rung nehmen und öffnen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
(3) (3) (4)
(6)
2
3
4
5
(2)
(1)
6
7
(2) (1)
1
