Fronius SYMO Series

40

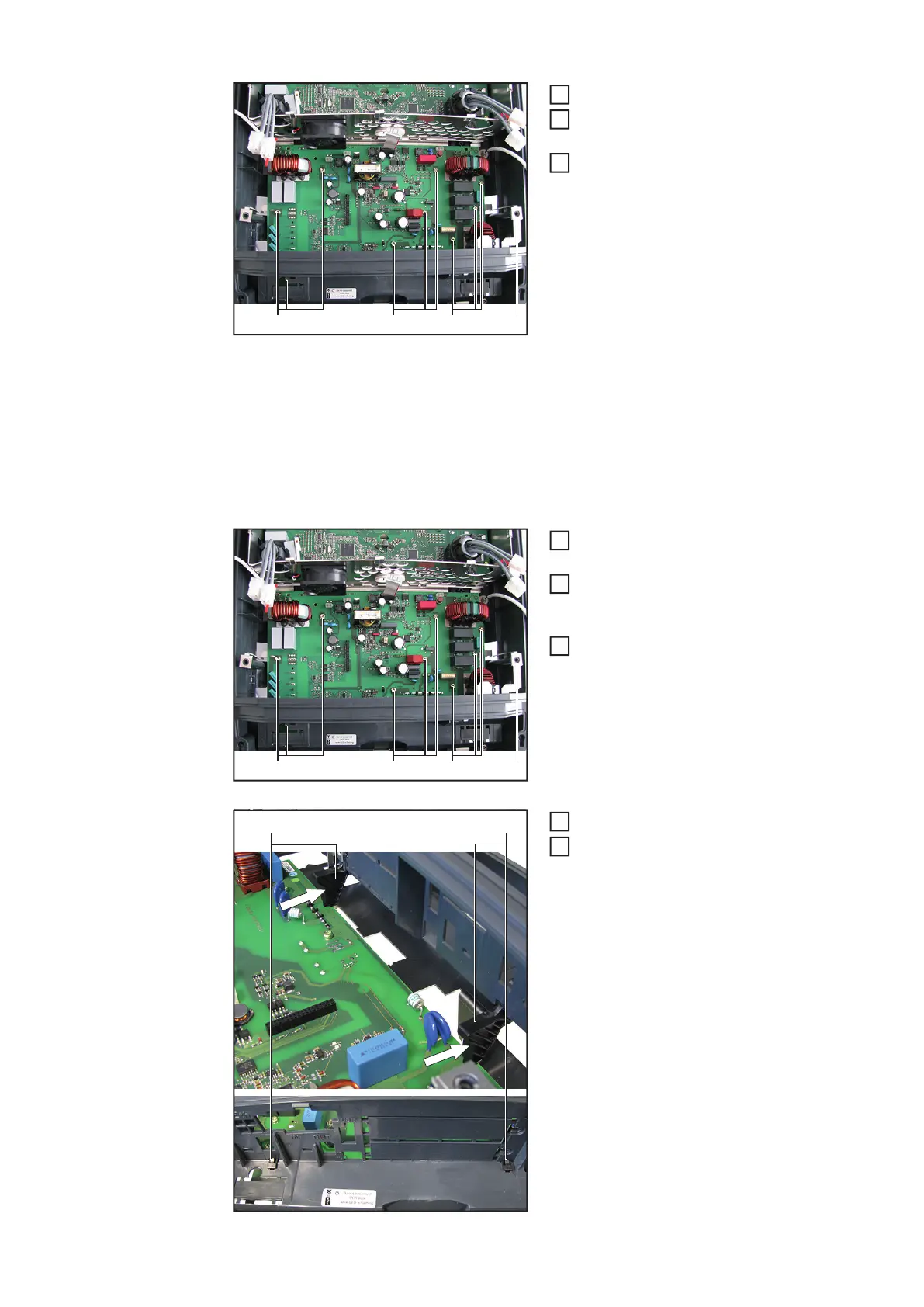

9 Stk. Schraube 4x9 TX20 (4) lösen
Erdungsverbindung (5) lösen und aus-
hängen
SymoFIL ausfädeln und entnehmen
SymoFIL einbauen:
Neuen SymoFIL einfädeln und positio-
nieren
SymoFIL mit 9 Stk. Schraube 4x9
TX20 (4) montieren
[2 Nm]
Erdungsverbindung (5) einsetzen und
auf richtige Positionierung achten
Printhalter (3) einsetzen
Printhalter müssen im Bereich-Datcom
(3) vollständig einrasten
(4)(4)(4) (5)
5
6
7
(4)(4)(4) (5)
1
2
3
(3)(3)
4
5
