Fronius SYMO Series Service Manual & Spare Parts List

46

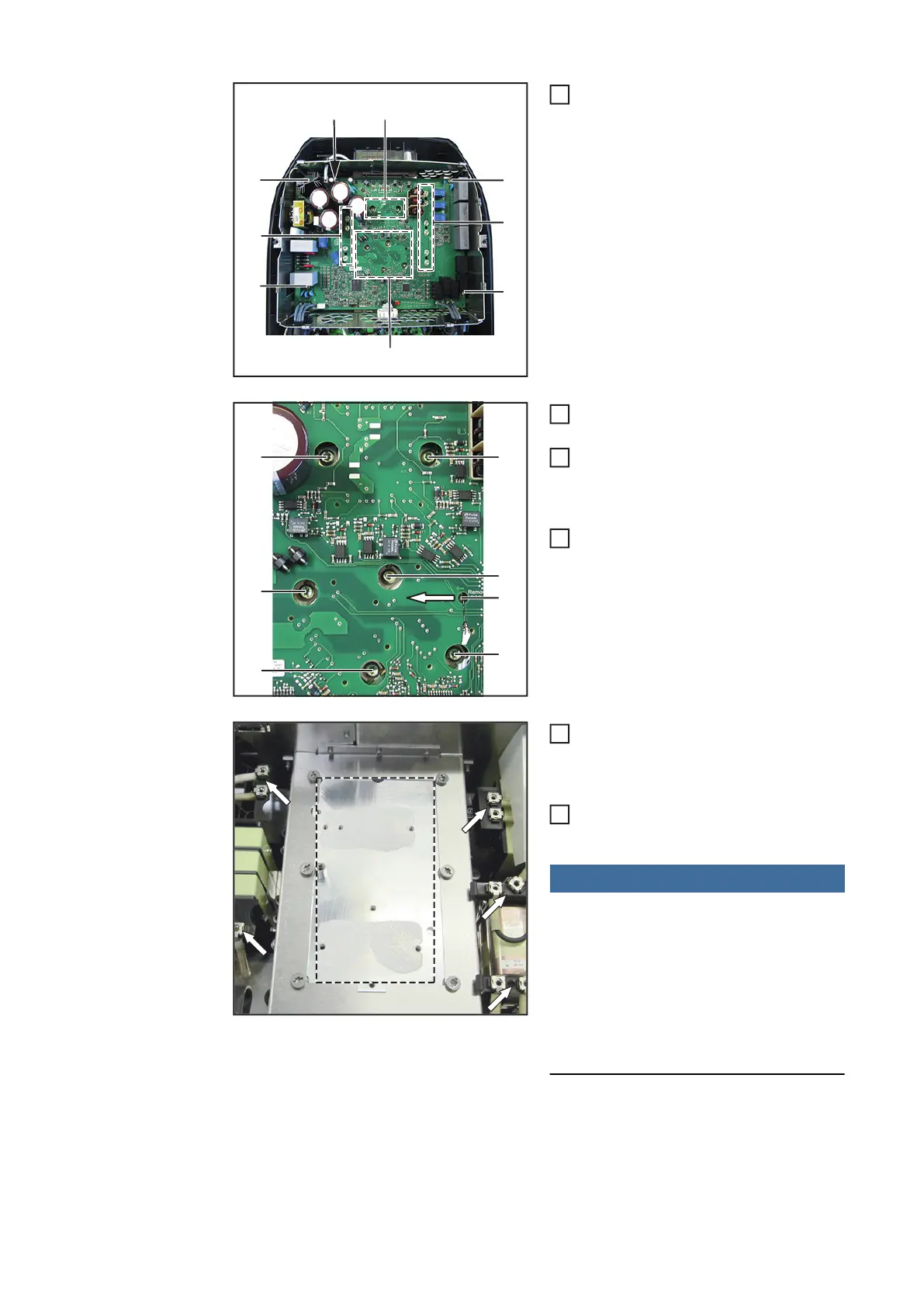

15 Stk. Schraube 4x9 TX20 (5) lösen
6 Stk. Schraube 4x9 TX20 (6) bei den
Modulen lösen
Schraubendreher in das Loch „Remo-
ve Print“ (7) einsetzen und in Pfeilrich-
tung das DuoPS von dem Kühlkörper
lösen
DuoPS entnehmen
Rückstände der alten PCM-Paste mit
einem sauberen Tuch vom Kühlkörper
lösen
Positionierung der Befestigungsla-
schen kontrollieren
HINWEIS!
Es dürfen keine Rückstände mehr vom
PCM-Material vorhanden sein.
► Bei Rücktausch des DuoPS => die Mo-
dule mit einem sauberen Tuch reinigen
► Anschließend PCM-Folie aus dem
Kleinteile-Set nehmen
► Schutzfolien entfernen
► Auf den Modulen positionieren und
feststreichen
DuoPS einbauen:
(5)
(5)
(5)
(5)
(5)
(5)
(5)
(6)
(6)
3
(7)
(6)
(6)
(6)(6)
(6)
(6)
4
5
6
7
8
