En fonction de l'intensité de soudage (I) réglée, le point d'intersection (point de
travail) des caractéristiques (4), (5) et (6) est décalé le long de la droite de travail
(1). Le point de travail renseigne sur la tension et l'intensité de soudage actuelles.
En cas de réglage fixe de l'intensité de soudage (I
H
), le point de travail peut se
déplacer le long des caractéristiques (4), (5) et (6), en fonction de la tension de
soudage momentanée. La tension de soudage U dépend de la hauteur d'arc.
Si la hauteur d'arc change, par ex. en fonction de la droite de travail (2), le point
de travail est l'intersection de la caractéristique correspondante (4), (5) ou (6)
avec la droite de travail (2).
En ce qui concerne les caractéristiques (5) et (6) : l'intensité de soudage (I) dimi-
nue ou augmente également en fonction de la tension de soudage (hauteur d'arc)
lorsque la valeur réglée pour I
H
est constante
8(V)
60
50
40
30
20
10
0
0
50
100 150
200
250
300
350 400
450
,(A)
I
H
- 50 %
I
H
+
Dynamik
(1)
(8)
(7)
(6)
(4)
(3)
(2)
(9)
(10)
(11)
(5)

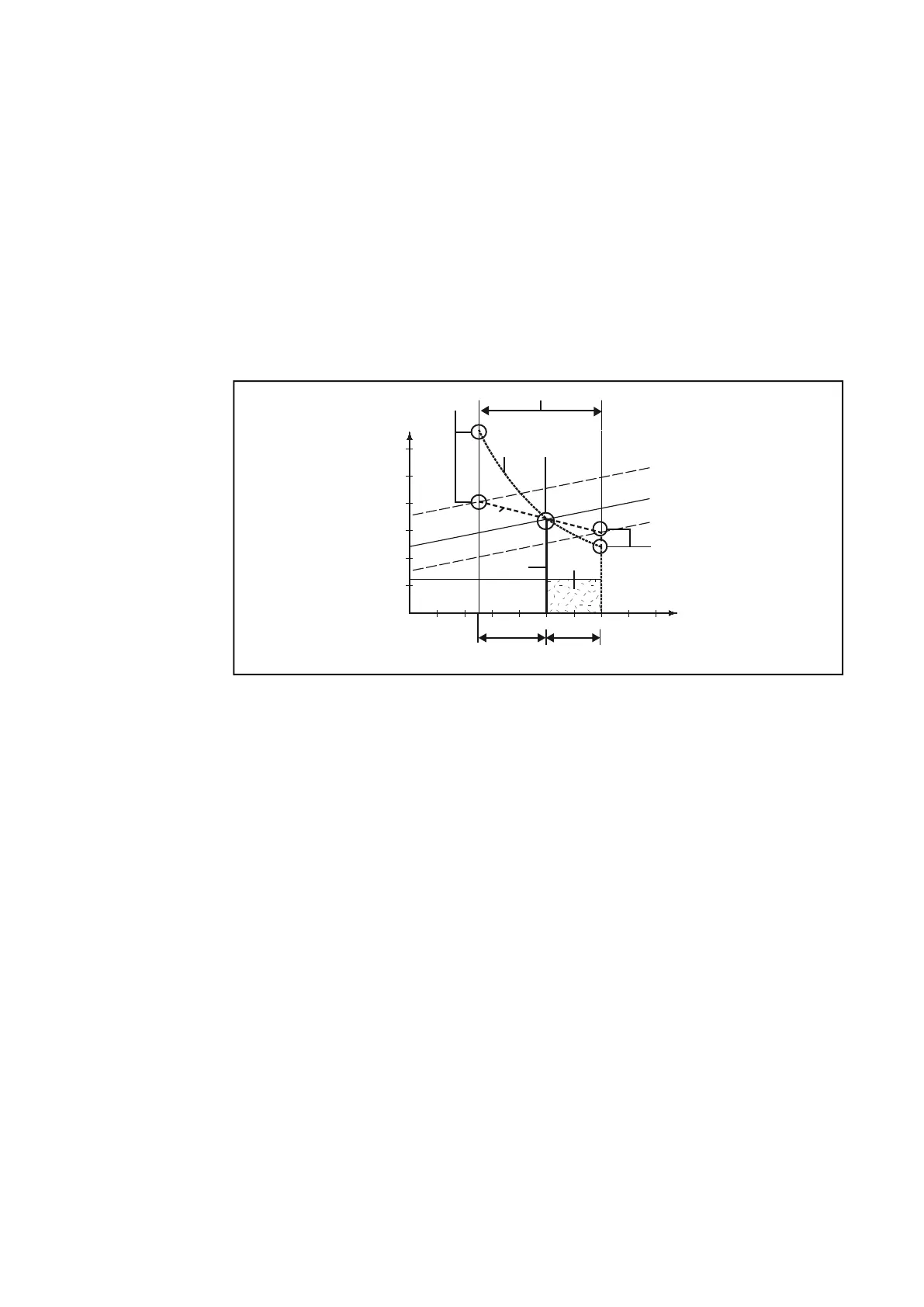

Exemple de réglage : I
H
= 250 A, dynamique = 50
(1) Droite de travail pour électrode enrobée
(2) Droite de travail pour électrode enrobée en cas de hauteur d'arc aug-
mentée
(3) Droite de travail pour électrode enrobée en cas de hauteur d'arc réduite
(4) Courbe caractéristique lorsque le paramètre « con » est sélectionné (in-
tensité de soudage constante)
(5) Courbe caractéristique lorsque le paramètre « 0,1 - 20 » est sélectionné
(caractéristique tombante à inclinaison réglable)
(6) Courbe caractéristique lorsque le paramètre « P » est sélectionné (puis-
sance de soudage constante)
(7) Exemple de dynamique réglée lorsque la courbe caractéristique (5) ou (6)
est sélectionnée
(8) Modification du courant possible lorsque la courbe caractéristique (5) ou
(6) est sélectionnée, en fonction de la tension de soudage (hauteur d'arc)
(9) Point de travail avec hauteur d'arc élevée
(10) Point de travail avec intensité de soudage réglée (I
H
)
(11) Point de travail avec hauteur d'arc réduite
L'intensité de soudage (I) dans la plage (9) peut être inférieur de 50 % maximum
à l'intensité de soudage réglée (I
H
). L'intensité de soudage (I) est limité vers le
haut par la dynamique réglée.
