Détermination de la résistance r du circuit de sou-
dage
Généralités La détermination de la résistance r du circuit de soudage permet d'obtenir tou-
jours le même résultat de soudage même avec des longueurs de câbles de souda-
ge différentes ; la tension de soudage de l'arc électrique est toujours réglée exac-
tement, quelles que soient la longueur et la section du câble de soudage.
La résistance du circuit de soudage s'affiche sur l'écran de droite après sa déter-
mination.
r ... Résistance du circuit de soudage ... x milliohms (par ex. 11,4 milliohms)
Si la résistance r du circuit de soudage a été déterminée correctement, la tension
de soudage correspond exactement à la tension de soudage de l'arc électrique. Si
la tension aux raccords de sortie de la source de courant est mesurée à la main,
elle est supérieure à la tension de soudage de l'arc électrique. La différence cor-
respond à la chute de tension du « potentiel de soudage du câble ».
IMPORTANT ! La résistance r du circuit de soudage dépend des câbles de souda-
ge utilisés. Il faut donc déterminer la résistance r du circuit de soudage :
-
à chaque fois que la longueur ou la section du câble de soudage change ;
-
séparément (avec les câbles de soudage correspondants) pour chaque
procédé de soudage.
Déterminer la
résistance r du
circuit de souda-
ge
1
Établir une connexion de mise à la masse avec la pièce à souder.
-
S'assurer que le contact « borne de masse – pièce à souder » est établi
sur une surface nettoyée de la pièce.
2
Brancher la fiche secteur.
3
Placer l'interrupteur secteur (8) sur - I -.
4
Sélectionner la fonction « r » dans le deuxième niveau de menu (2nd).
5
Fixer le porte-électrode ou le dis-
positif de serrage pour électrode
en tungstène à la pièce à souder ou
bien les appuyer contre celle-ci.
IMPORTANT ! S'assurer que le contact « borne de masse – pièce à souder » est
établi sur une surface nettoyée de la pièce.

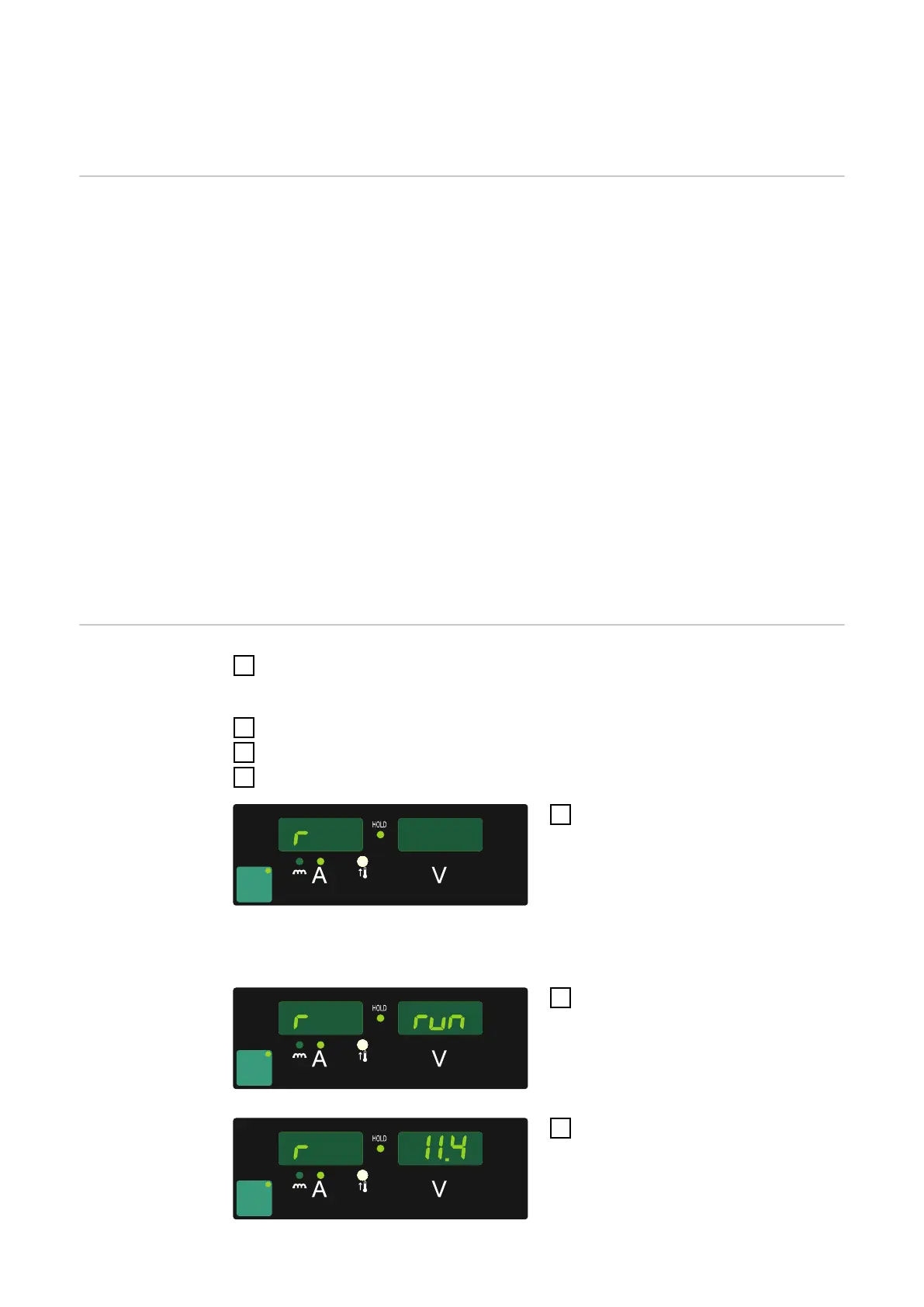

6
Appuyer brièvement sur la touche
Sélection de paramètre (2). La rési-
stance du circuit de soudage est
calculée ; pendant la mesu-
re, « run » s'affiche sur l'écran de
droite
7
La mesure est terminée lorsque la
résistance du circuit de soudage
est affichée sur l'écran de droite
(par exemple 11,4 milliohms).
158
