Fronius TransPocket 5000 CEL - Griffteil an der Stromquelle Montieren

(4)(4)
(3) (3) (3)

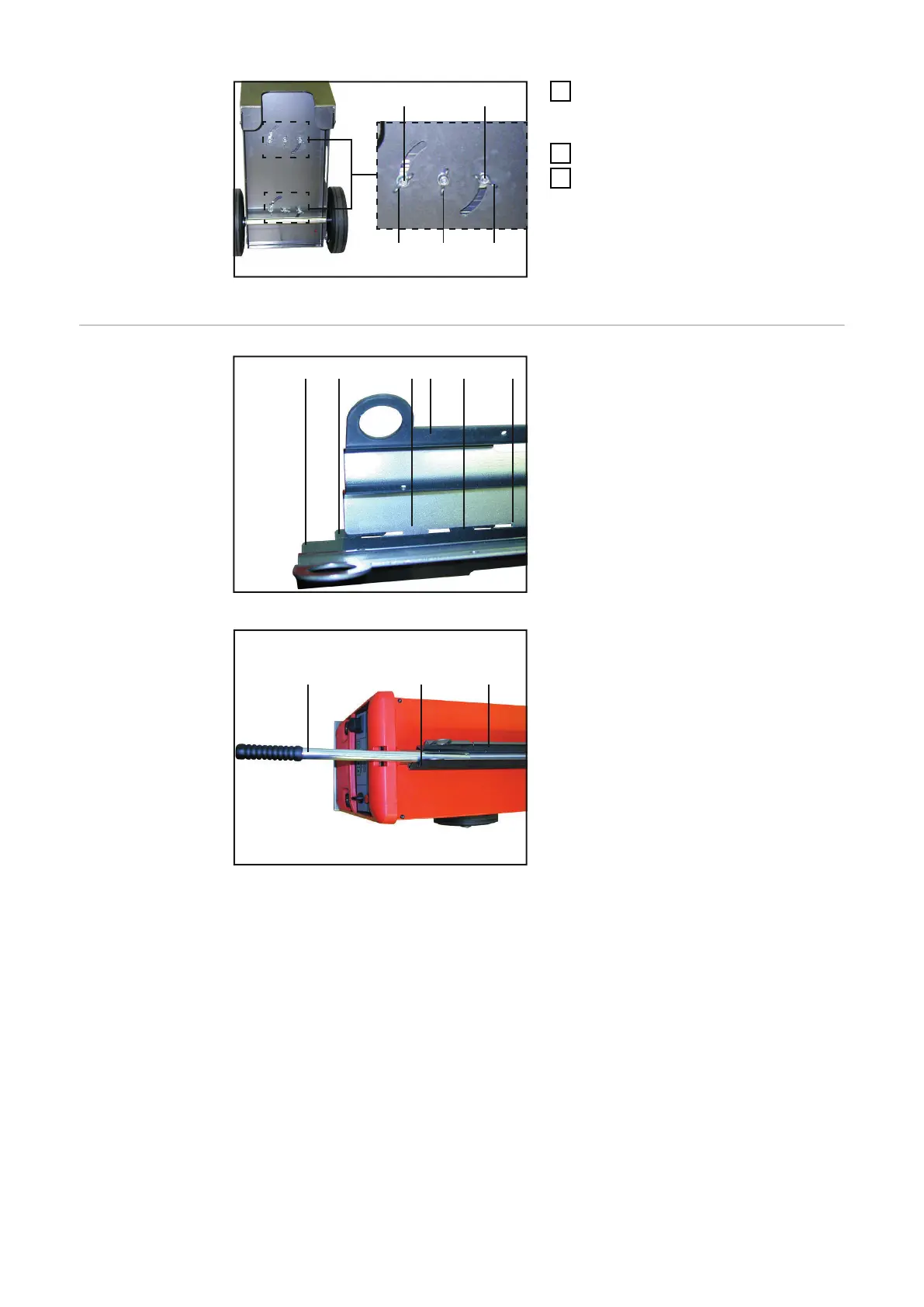

Arretierungen gerade stellen und fixieren
7
Arretierungen durch Verschieben
der äußeren Gewindebolzen (4) bis
zum Anschlag gerade stellen
8
Sechs Flügelmuttern (3) festziehen
9
Fahrwagen mit Stromquelle vor-
sichtig auf die Räder stellen
Griffteil an der
Stromquelle
montieren
(1)
(2)(1)
(2)
(2)
(2)
Griffbleche einrasten lassen
(3)
(1) (1)
Griffbleche und Griffrohr
WICHTIG! Beim Aneinanderfügen der beiden Griffbleche (1) darauf achten,
dass die Arretierungen (2), an der Unterseite der Griffbleche (1), vollständig ein-
rasten.
