GatesAir PTR-255 Program Audio Codec Module
Intraplex Products Issue 2.1, February 2006
35

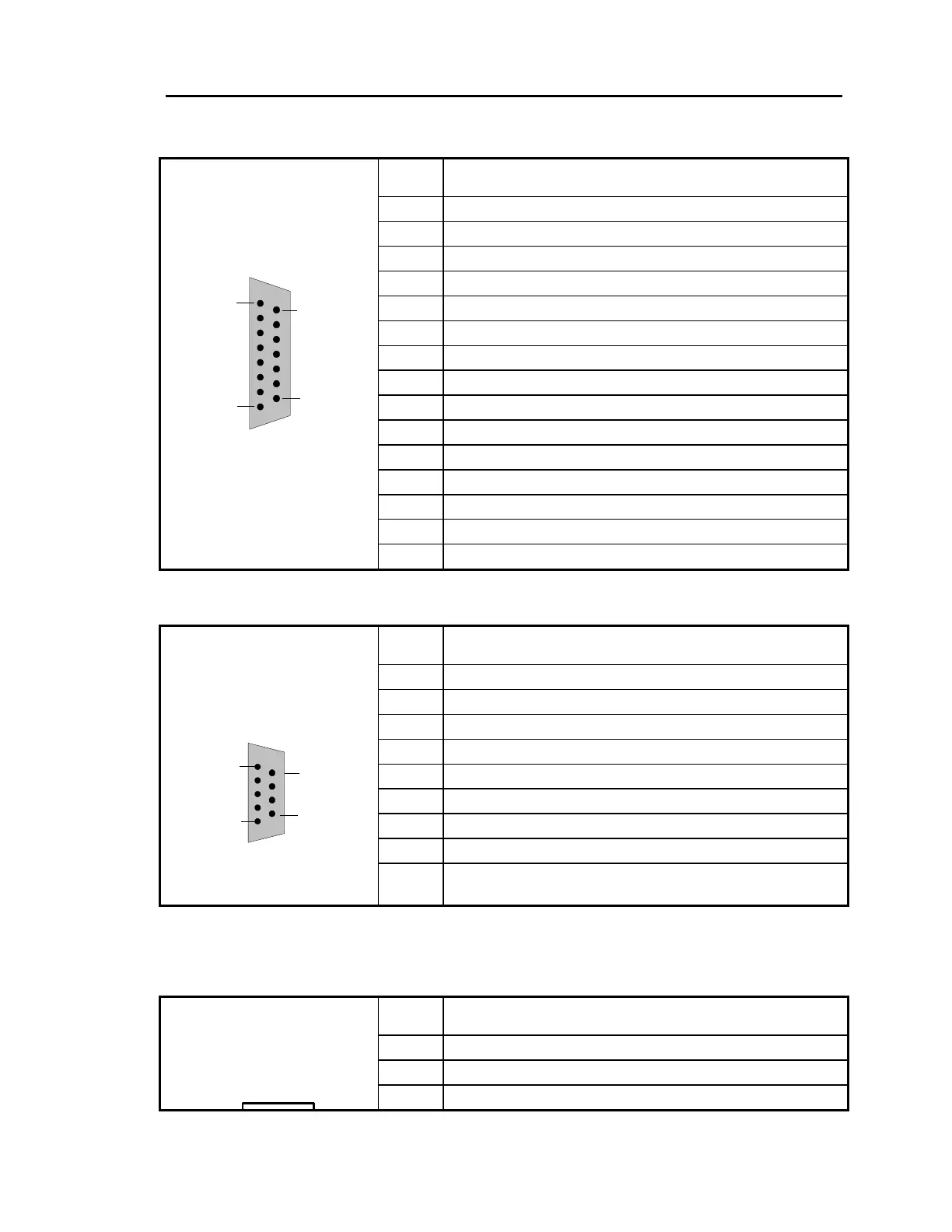

Table 5-1
Pin Assignments on the Analog Audio I/O Connector (MA-555 and MA-556)
8
1
9
Analog
Audio
Connector
(DB-15S)
15
Pins
Description
1
Right Channel output (-)
2
Right Channel output (+)
3
Left Channel output (-)
4
Left Channel output (+)
5
Right Channel input (-)
6
Right Channel input (+)
7
Left Channel input (-)
8
Left Channel input (+)
9
Right Channel output shield/drain
10
Not used
11
Not used
12
Left Channel output shield/drain
13
Not used
14
Right Channel input shield/drain
15
Left Channel input shield/drain
Table 5-2
Pin Assignments on the AES/EBU I/O Connector (MA-555 and MA-556)
5
1
6
AES/EBU
Audio
Connector
(DB-9)
9
Pins
Description
1
Digital input (+)
2
Digital input shield/drain
3
Not used
4
Digital output (+)
5
Not used
6
Digital input (-)
7
Not used
8
Digital output shield/drain
9
Digital output (-)
Table 5-2
Pin Assignments on the Auxiliary Data Connector (MA-555 and MA-556)
Aux
Data
Connector
(RJ-11)
1
6
Pins
Description
1
Tx Data
2
Not used
3
Rx Data
