37

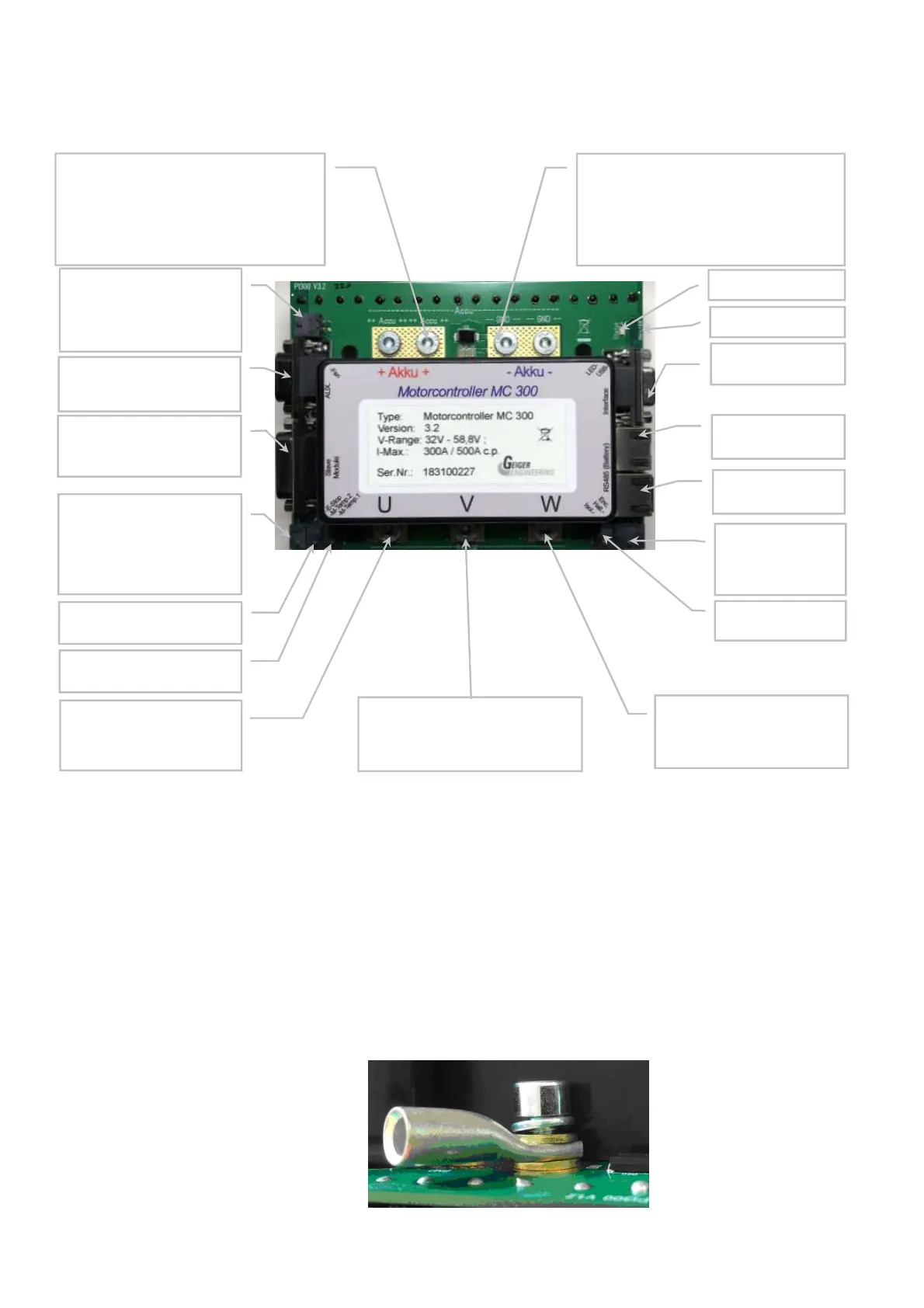

Figure 4: / Figure 4:
Anschluss der Akkuzuleitungen an den MC300 (Detail 01): /
Connection of battery leads to the MC300 (Detail 01):
Legen Sie unter den Kabelschuh eine Messingbeilagscheibe, damit der Kabelschuh Abstand zur Platine
bekommt. Auf die Oberseite des Kabelschuhs wird ebenfalls ein Messingscheibe, gefolgt von einem
Sprengring montiert und die Schraube mit einem Anzugsdrehmoment von 4 Nm festgezogen. / Place a brass
washer under the cable lug so that the cable lug is spaced clear off the PCB. A brass washer followed by a
snap ring is also fitted to the top of the cable lug and the bolt tightened with a tightening torque of 4 Nm.
Anschluss der Motorleitungen: / Connection of the motor cables:
Der Anschluss erfolgt genauso wie der Anschluss der Akkuzuleitung. Die Messingscheibe unter dem
Kabelschuh kann hier entfallen. Das Anzugsdrehmoment liegt ebenfalls bei 4 Nm. / The connection is
performed as with the connection of the battery leads. The brass washer beneath the cable lug can be omitted
here. The tightening torque is 4 Nm here as well.
Detail 01 / Detail 01 :
2 * Akkuanschluss + ; Bei Akkuströmen bis
200A mit 1*16mm², bei Akkuströmen >200A
mit 2*16mm² ausführen; siehe Detail 01 /
2 * battery connection +; for battery currents
up to 200A with 1*16mm², for battery
currents > 200A with 2*16mm²; see detailed
2 * Akkuanschluss - ; Bei Akkuströmen bis
200A mit 1*16mm², bei Akkuströmen >200A
mit 2*16mm² ausführen; siehe Detail 01 /
2 * battery connection -; for battery currents
up to 200A with 1*16mm², for battery
currents > 200A with 2*16mm²; see detailed
Motoranschluss V;
HPDx mittlerer Anschlussring /
Motor connection V;
HPDx middle connection ring
Motoranschluss W;
HPDx äußerer Anschlussring /
Motor connection W;
HPDx outer connection ring
Micro USB-Port
#MOT-T1 – KTY81-110
Motortemperatursensor 1
#PM2-Conn.
Slave module connection to
increase power
#FAN
Lüfteranschluss (U= aktuelle
Akkuspannung, I= max. 0,4A)/
Fan connection (U = current
battery voltage, I = max. 0.4A)
Motoranschluss U;
HPDx innerer Anschlussring/
Motor connection U;
HPDx inner connection ring
#ENC/Hall
Hall Sensor /
Encoder
Motortemperature
#ES - Emergency Stop
(z.B.:Fallschirmschalter)
Funktion parametrierbar./
Emergency Stop (such as
parachute switch)
Parameterizable function
#Interface
#RJ45/RS485
Comm. Line 1
#RJ45/RS485
Comm. Line 2
#MOT-T2 – KTY81-110
Motortemperatursensor 2
Comm.Status LED
#Isol.
#AUX
special functions,
