554
10 / 44
8.4 Benötigtes Werkzeug
G Benötigtes Werkzeug für Einbau und
Montage ist nicht im Lieferumfang
enthalten.
G Passendes, funktionsfähiges und
sicheres Werkzeug benutzen.
9 Funktionsbeschreibung
Das fremdgesteuerte 2/2 Wege-Ventil
GEMÜ 554 ist ein Metall-Schrägsitzventil
mit Durchgangskörper und besitzt einen
pneumatischen Kunststoff-Kolbenantrieb.
Ventilkörper und Sitzdichtung sind
gemäß Datenblatt in verschiedenen
Ausführungen erhältlich.Vielfältiges
Zubehör ist lieferbar, z. B. elektrische
Stellungsrückmelder, Pilotventile und
pneumatische bzw. elektropneumatische
Stellungs- und Prozessregler. Eine optische
Stellungsanzeige ist serienmäßig integriert.
Antriebsgröße B:
Die Sitzdichtung besteht aus PFA oder NBR.
Antriebsgrößen 0, 0K, 1, 1K, 2, 2K, 3, 3L, 4,
4L:
Die Abdichtung der Ventilspindel erfolgt
über eine sich selbstnachstellende
Stopfbuchspackung; dadurch ist auch nach
langer Betriebszeit eine wartungsarme
und zuverlässige Ventilspindelabdichtung
gegeben. Der Abstreifring vor der
Stopfbuchspackung schützt die Dichtung
zusätzlich vor Verschmutzung und
Beschädigung.

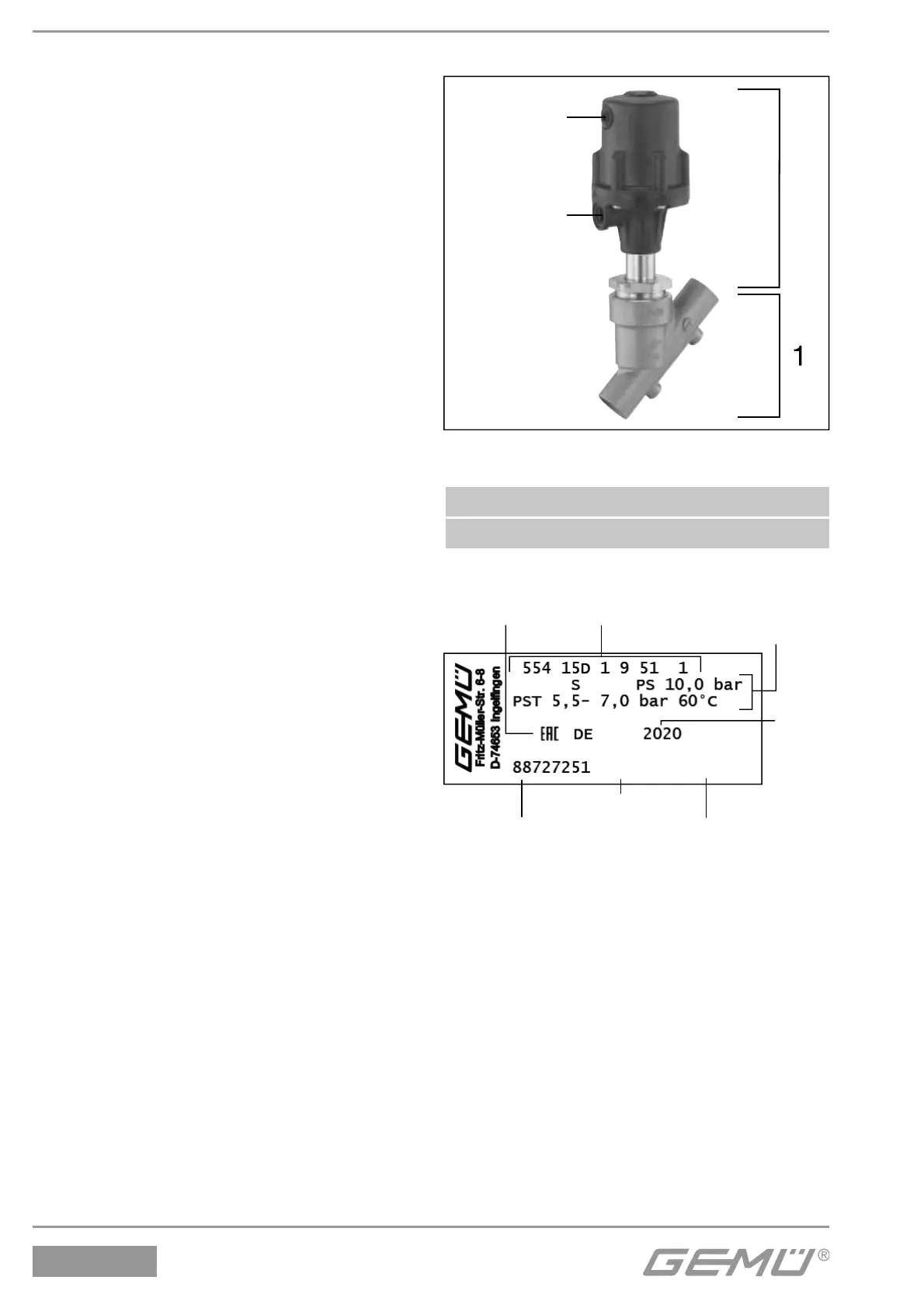

10 Geräteaufbau
Steuermedium-
anschluss 2
Steuermedium-
anschluss 4
A
Geräteaufbau
1 Ventilkörper
A Antrieb
10.1 Typenschild
Ausführung gemäß Bestelldaten
Geräteversion
12103529 I 0001
Artikelnummer
Rückmeldenummer
Seriennummer
Baujahr
gerätespezifische Daten
Der Herstellungsmonat ist unter der
Rückmeldenummer verschlüsselt und kann
bei GEMÜ erfragt werden.
Das Produkt wurde in Deutschland
hergestellt.
