Gemu 554 - Demontage zur Entsorgung für Steuerfunktion

17 / 44
554

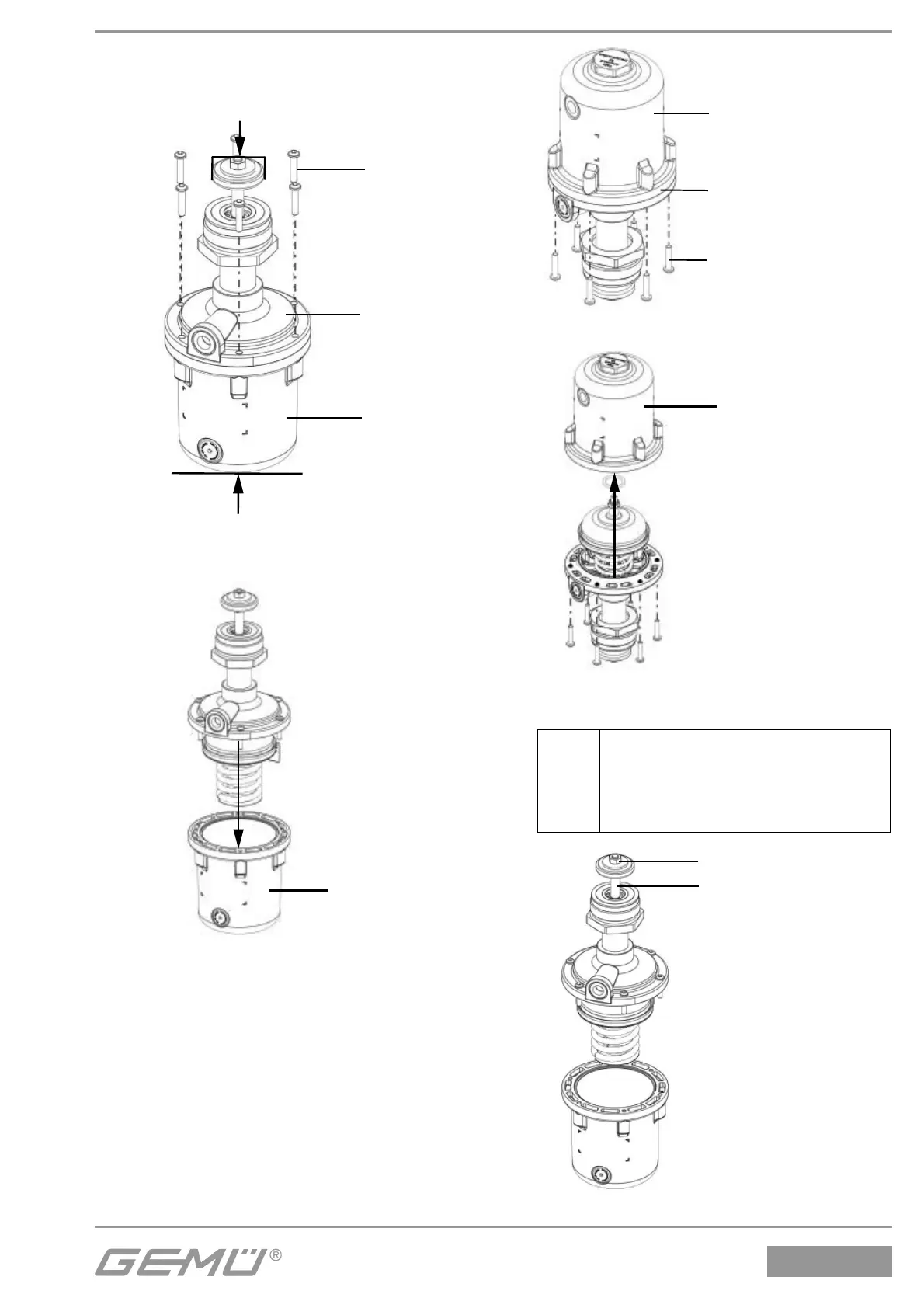

3. Verbindungsschrauben 23
zwischen Antriebsoberteil 10 und
Antriebsunterteil 25 lösen und entfernen.
23
25
10
4. Presskraft langsam reduzieren.
5. Antriebsoberteil 10 entnehmen.
10
16.2 Demontage zur Entsorgung
für Steuerfunktion 2
1. Antrieb A demontieren (siehe Kapitel
12.1 "Demontage Antrieb").
2. Verbindungssschrauben 23
zwischen Antriebsoberteil 10 und
Antriebsunterteil 25 lösen und entfernen.
10
25
23
3. Antriebsoberteil 10 entnehmen.
10
4. Sechskantmutter 11 von der Spindel 2
lösen und entfernen.

Beim Lösen der
Sechskantmutter die Spindel
mit geeignetem Werkzeug
fi xieren.
11
2
