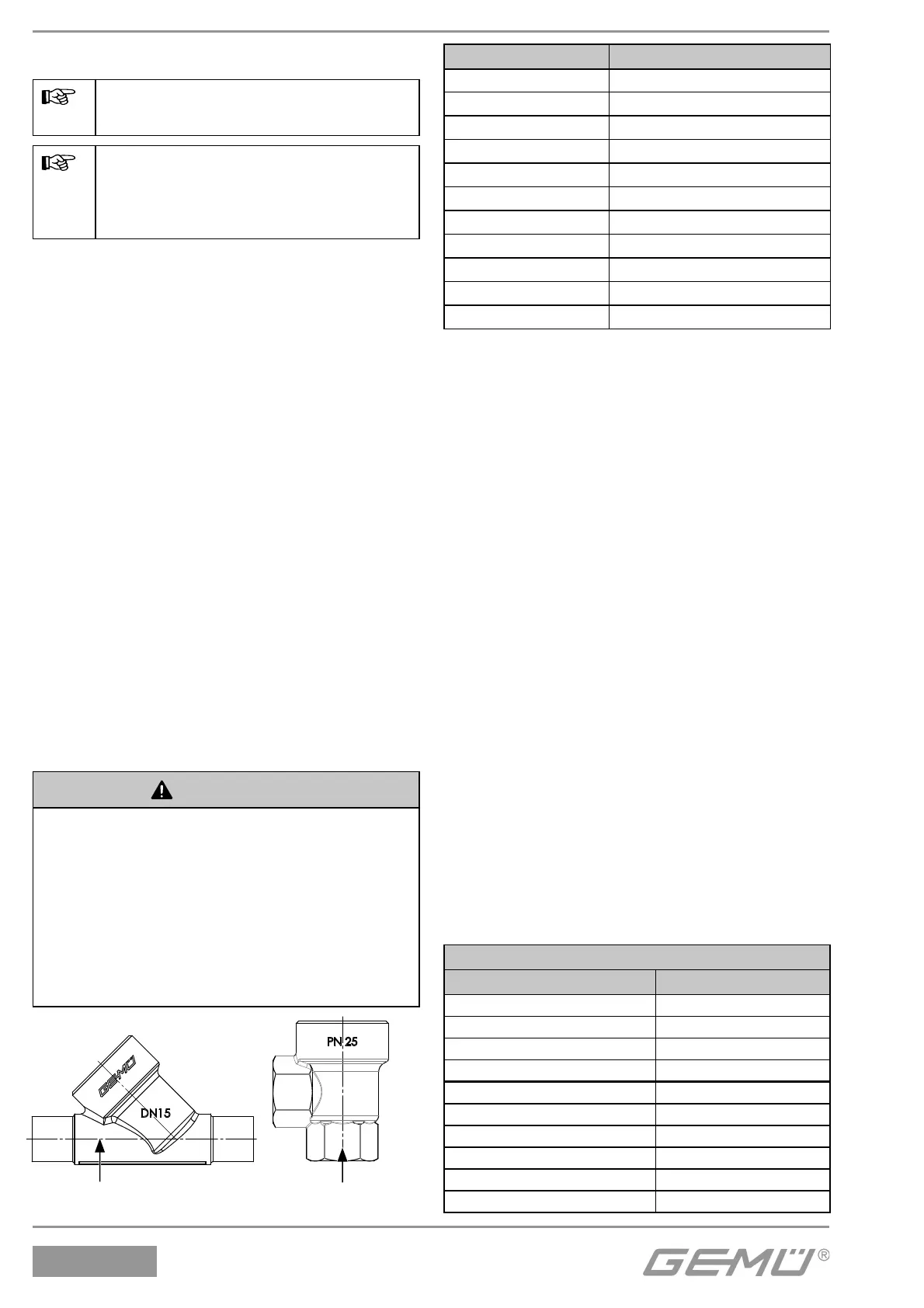

Gemu 554 - Auswechseln der Dichtungen; Montage Antrieb

554
14 / 44
12.2 Auswechseln der Dichtungen
Auswechseln der Sitzdichtung:
nicht bei Antriebsgröße B.
Wichtig:
Dichtring 4 bei jeder Demontage /
Montage des Antriebs
austauschen.
1. Antrieb A demontieren wie in Kapitel
12.1, Punkte 1-4 beschrieben.
2. Dichtring 4 entnehmen.
3. Mutter d an der Spindel b lösen
(Spindel b mit geeignetem Werkzeug,
das die Spindeloberfl äche nicht
beschädigt, festhalten). Scheibe e und
Sitzdichtung 14 entnehmen.
4. Alle Teile reinigen, dabei nicht zerkratzen
oder beschädigen.
5. Neue Sitzdichtung 14 einlegen.
6. Scheibe e einlegen.
7. Geeignetes Schraubensicherungsmittel
auf Gewinde von Spindel b auftragen.
8. Mit Mutter d fi xieren (Spindel b mit
geeignetem Werkzeug, das die
Spindeloberfl äche nicht beschädigt,
festhalten).
9. Neuen Dichtring 4 in Ventilkörper 1
einlegen.
10. Antrieb A montieren wie in Kapitel 12.3,
Punkte 1-5 beschrieben.
12.3 Montage Antrieb
VORSICHT
Korrekte Kombination von Antrieb und
Ventilkörper!
® Beschädigung von Antrieb und
Ventilkörper.
G Bei Regelventilen mit reduziertem
Ventilsitz auf korrekte Kombination von
Antrieb und Ventilkörper achten.
G Typenschild des Antriebs mit
Ventilkörperkennzeichnung vergleichen.
Rxxxx
Rxxxx
Ventilkörperkennzeichnung
Durchgangskörper
Ventilkörperkennzeichnung
Eckkörper
Typenschild Antrieb Ventilkörperkennzeichnung
RAxxx R002
RBxxx R004
RCxxx R006
RDxxx R008
RExxx R010
RFxxx R012
RGxxx R015
RHxxx R020
RJxxx R025
RKxxx R032
RMxxx R040
1. Antrieb A in Off en-Position bringen.
2. Antrieb 360° drehbar. Position der
Steuermediumanschlüsse beliebig.
3. Gewinde der Überwurfmutter a mit
geeignetem Schmiermittel fetten.
4. Antriebsgrößen 0, 0K, 1, 1K, 2, 2K, 3,
3L, 4, 4L: Antrieb A auf Ventilkörper 1
ca. 90° vor Endposition der
Steuermediumanschlüsse aufsetzen
und mit Überwurfmutter a handfest
anschrauben.
5. Antriebsgröße B: Antrieb A auf
Ventilkörper 1 aufsetzen und
mit Hakenschlüssel mit Zapfen
(Zapfengröße 3 mm) festziehen. Der
Steuermediumanschluss ist auch
nach dem Fixieren um 360° drehbar.
Antriebsgrößen 0, 0K, 1, 1K, 2,
2K, 3, 3L, 4, 4L: Überwurfmutter a
mit Gabelschlüssel festschrauben
(Drehmomente siehe Tabelle unten).
Dabei dreht sich der Antrieb ca. 90°
im Uhrzeigersinn bis zur gewünschten
Position.
6. Antrieb A in Geschlossen-Position
bringen, komplett montiertes Ventil auf
Funktion und auf Dichtheit prüfen.
Antriebe B, 0, 1, 2, 3 und 4
Nennweite Drehmomente [Nm]
DN 6 35
DN 8 35
DN 10 35
DN 15 35
DN 10 90
DN 15 90
DN 20 100
DN 25 120
DN 32 120
DN 40 150
