554

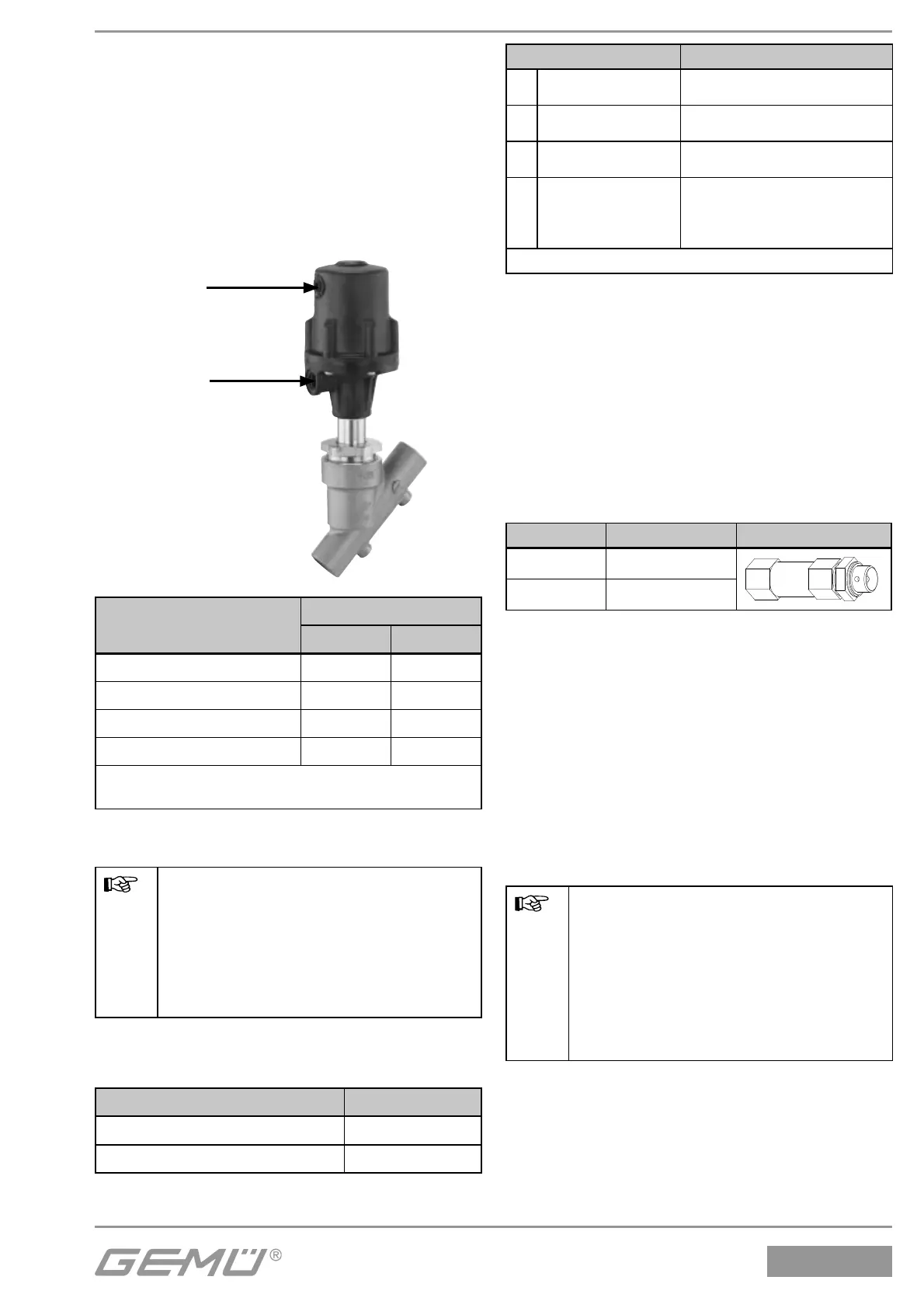

Nur für Regelventile: Steuerfunktion 8
Beidseitig angesteuert (in Ruhestellung
geöffnet):
Ruhezustand des Ventils: durch Federkraft
geöffnet. Öffnen und Schließen des Ventils
durch Ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2:
Öffnen / Anschluss 4: Schließen).
Anschluss 2
Anschluss 4
Steuerfunktion
Anschlüsse
24
1 (NC) + -
2 (NO) - +
3 (DA) + +
8 (in Ruhestellung geöffnet) + +
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bild oben)
11.3 Steuermedium anschließen
Wichtig:
Steuermediumleitungen
spannungs- und knickfrei
montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde der Steuermediumanschlüsse 2
und 4:
Antriebsgröße Gewinde
B G 1/8
0, 0K, 1, 1K, 2, 2K, 3, 3L, 4, 4L G 1/4
Steuerfunktion Anschlüsse
1
Federkraft
geschlossen (NC)
2: Steuermedium (Öffnen)
2
Federkraft geöffnet
(NO)
4: Steuermedium (Schließen)
3
Beidseitig
angesteuert (DA)
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
8
Beidseitig
angesteuert
(in Ruhestellung
geöffnet)
2: Steuermedium (Öffnen)
4: Steuermedium (Schließen)
Anschlüsse 2 / 4 siehe Bild links
12 Montage / Demontage
von Ersatzteilen
Siehe auch Kapitel 11.1 "Montage des
Ventils" und Kapitel 20 "Schnittbild und
Ersatzteile".
Bilder für Montage von Antrieb B siehe
Kapitel 14 "Inspektion und Wartung".
Montageventil (Rückschlagventil) für die
Demontage / Montage des Antriebs:
Gewinde Artikelnummer
G 1/8 99021182
G 1 /4 99021181
12.1 Demontage Antrieb
1. Antrieb A in Off en-Position bringen.
2. Antriebsgröße B:
Antrieb mit Hakenschlüssel mit Zapfen
(Zapfengröße 3 mm) lösen.
Antriebsgrößen 0, 0K, 1, 1K, 2, 2K, 3,
3L, 4, 4L: Überwurfmutter a lösen.
3. Antrieb A vom Ventilkörper 1 demontieren.
4. Antrieb A von Steuermediumleitungen
trennen.
Wichtig:
Nach Demontage alle Teile von
Verschmutzungen reinigen (Teile
dabei nicht beschädigen). Teile
auf Beschädigung prüfen, ggf.
auswechseln (nur Originalteile von
GEMÜ verwenden).
