Gemu 554 - Bestelldaten

554
8 / 44
7 Bestelldaten
Gehäuseform Code
Durchgangskörper D
Eckkörper E
nur in Werkstoff-Code 37 (DN 15 - 50)

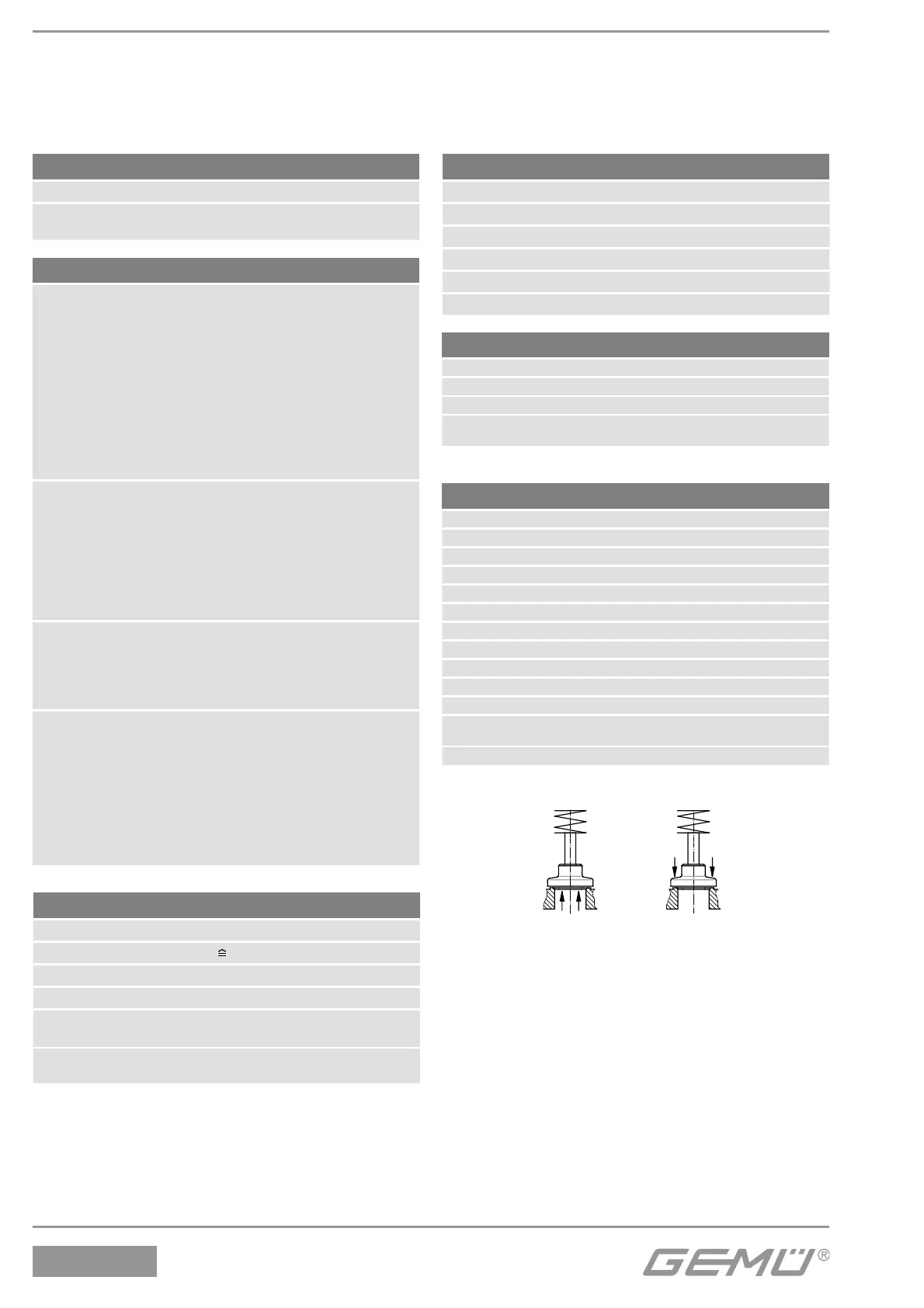

Anströmung
gegen den Teller
Anströmung
mit dem Teller
GEMÜ 554
Antriebe
B, 0, 0K, 1, 1K,
2, 2K
GEMÜ 554
Antriebe
3, 3L, 4, 4L
Steuerfunktion Code
Federkraft geschlossen (NC) 1
Federkraft geöffnet (NO) (nicht Antrieb B) 2
Beidseitig angesteuert (DA) (nicht Antrieb B) 3
Beidseitig angesteuert (in Ruhestellung geöffnet)
(nur für Regelventile) (nicht Antrieb B) 8
Ausführungen 0K, 1K, 2K, 3L und 4L gelten nur für Anschlussart Code 80 in Kombination
mit Ventilkörperwerkstoff C2 (nur DN 15, 20, 25, 40, 50 und 65 / Antrieb B nicht verfügbar).
Antriebsgröße Durchfluss Code
Antrieb B Kolben ø 30 mm gegen den Teller B*
Antrieb 0 Kolben ø 50 mm
gegen den Teller 0*
Antrieb 0K Kolben ø 50 mm
gegen den Teller 0K*
Antrieb 1 Kolben ø 70 mm
gegen den Teller 1*
Antrieb 1K Kolben ø 70 mm
gegen den Teller 1K*
Antrieb 2 Kolben ø 120 mm
gegen den Teller 2*
Antrieb 2K Kolben ø 120 mm
gegen den Teller 2K*
Antrieb 3 Kolben ø 50 mm
mit dem Teller 3**
Antrieb 3L Kolben ø 50 mm
mit dem Teller 3L**
Antrieb 4 Kolben ø 70 mm
mit dem Teller 4**
Antrieb 4L Kolben ø 70 mm
mit dem Teller 4L**
* Zu bevorzugende Durchflussrichtung bei inkompressiblen,
flüssigen Medien um "Wasserschläge" zu vermeiden
** nur Steuerfunktion NC
Ventilkörperwerkstoff Code
(Rg 5) CC499K, Rotguss 9
1.4435 (ASTM A 351 CF3M
316L), Feinguss 34
1.4408, Feinguss 37
1.4435 (316 L), Schmiedekörper 40
1.4435, Feinguss C2*
Material ist gleichwertig 316L
* Bei Ventilkörperwerkstoff C2 muss eine Oberflächengüte aus der
Rubrik „K-Nummer“ angegeben werden.
Sitzdichtung Code
NBR (Antrieb B) 2
PTFE 5
PTFE, glasfaserverstärkt 5G
PTFE, USP Class VI 5P
PFA (Antrieb B) 30
Andere Sitzdichtungen auf Anfrage
Anschlussart Code
Schweißstutzen
Stutzen DIN 0
Stutzen EN 10357 Serie B 16
Stutzen EN 10357 Serie A
(ehemals DIN 11850 Reihe 2) / DIN 11866 Reihe A 17
Stutzen SMS 3008 37
Stutzen ASME BPE 59
Stutzen ISO 1127 / EN 10357 Serie C /
DIN 11866 Reihe B 60
Stutzen ANSI/ASME B36.19M Schedule 10s 63
Stutzen ANSI/ASME B36.19M Schedule 40s 65
Gewindeanschluss
Gewindemuffe DIN ISO 228 1
Gewindemuffe Rc ISO 7-1,
EN 10226-1, JIS B 0203, BS 21,
Baulänge ETE DIN 3202-4 Reihe M8 3C
Gewindestutzen DIN ISO 228 9
Gewindemuffe NPT
Baulänge DIN 3202-4 Reihe M8 3D
Flansch
Flansch EN 1092 / PN25 / Form B,
Baulänge siehe Körpermaße 13
Flansch ANSI Class 125/150 RF,
Baulänge siehe Körpermaße 47
Clamp-Stutzen
Clamp ASME BPE für Rohr ASME BPE,
Baulänge ASME BPE 80
Clamp DIN 32676 Reihe B für Rohr EN ISO 1127,
Baulänge EN 558, Reihe 1 82
Clamp DIN 32676 Reihe A für Rohr DIN 11850,
Baulänge EN 558, Reihe 1 86
Clamp ASME BPE für Rohr ASME BPE,
Baulänge EN 558, Reihe 1 88
