Gemu 554 - Schnittbild und Ersatzteile

554
20 / 44

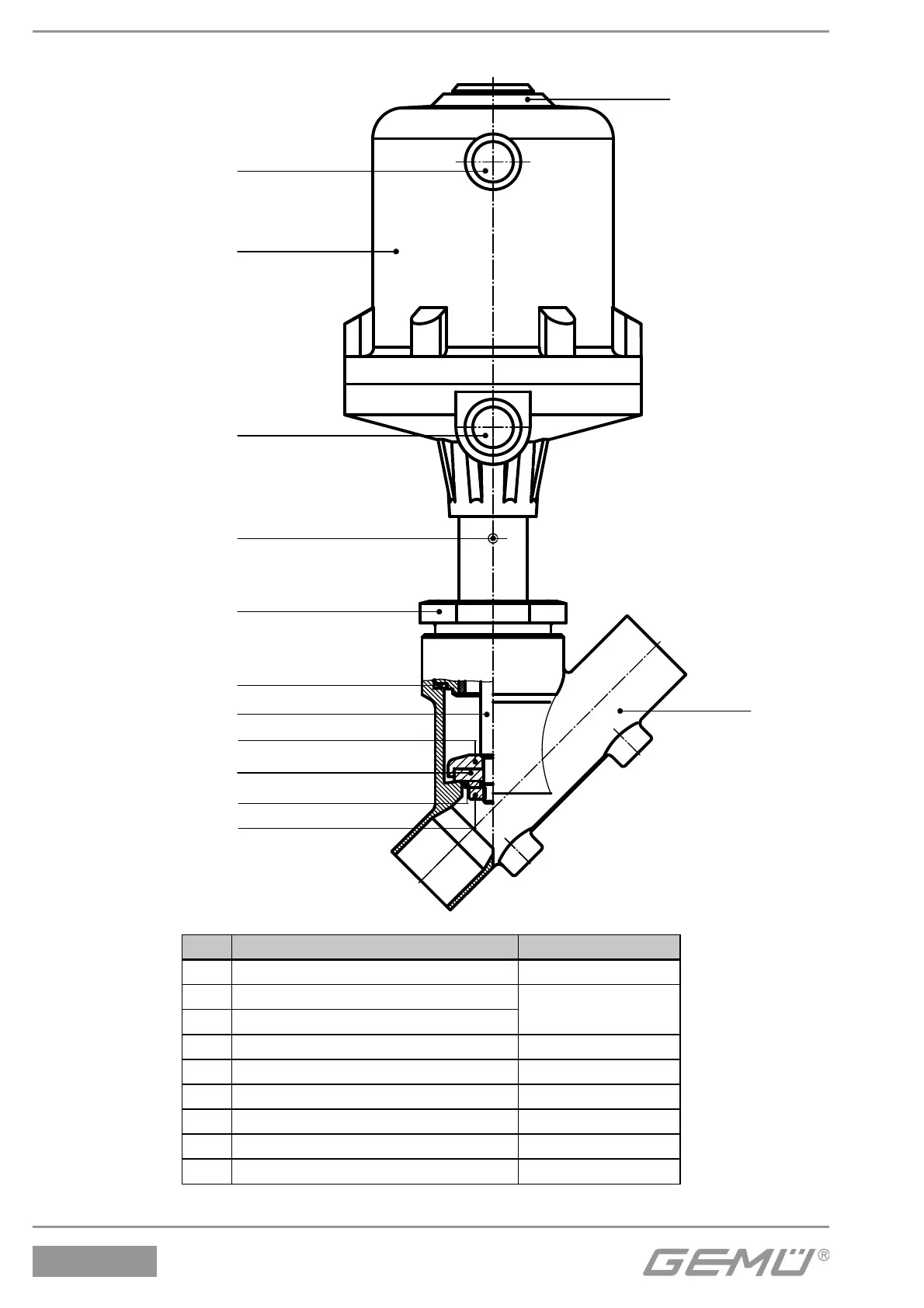

20 Schnittbild und Ersatzteile
a
4
b
c
1
14
d
A
Leckagebohrung
e
Anschluss 4 /
Entlüftungsbohrung
bei Steuerfunktion
NO
Anschluss 2 /
Entlüftungsbohrung
bei Steuerfunktion
NC
Abdeckkappe
Pos. Benennung Bestellbezeichnung
1 Ventilkörper K514...
4 Dichtring
}
554...SVS...
14 Sitzdichtung (nicht bei Antriebsgröße B)
A Antrieb 9554...
a Überwurfmutter -
b Spindel -
c Ventilteller -
d Mutter / Tellerscheibe / Regelkegel -
e Scheibe -
