11 Montage und Anschluss
Vor Einbau:
G Eignung Ventilkörper- und Dichtwerkstoff
entsprechend Betriebsmedium prüfen.
Siehe Kapitel 6 "Technische Daten".
11.1 Montage des Ventils
WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen
oder Tod!
G Nur an druckloser Anlage arbeiten.
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
G Montage nur mit geeigneter
Schutzausrüstung.
VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
G Nur an abgekühlter Anlage
arbeiten.
VORSICHT
Ventil nicht als Trittstufe oder
Aufstiegshilfe benutzen!
® Gefahr des Abrutschens / der
Beschädigung des Ventils.
VORSICHT
Maximal zulässigen Druck nicht
überschreiten!
® Eventuell auftretende Druckstöße
(Wasserschläge) durch
Schutzmaßnahmen vermeiden.
G Montagearbeiten nur durch geschultes
Fachpersonal.
G Geeignete Schutzausrüstung gemäß
den Regelungen des Anlagenbetreibers
berücksichtigen.
Installationsort:
VORSICHT
G Ventil äußerlich nicht stark beanspruchen.
G Installationsort so wählen, dass Ventil
nicht als Steighilfe genutzt werden
kann.
G Rohrleitung so legen, dass Schub- und
Biegungskräfte, sowie Vibrationen und
Spannungen vom Ventilkörper
ferngehalten werden.
G Ventil nur zwischen zueinander
passenden, fl uchtenden Rohrleitungen
montieren.

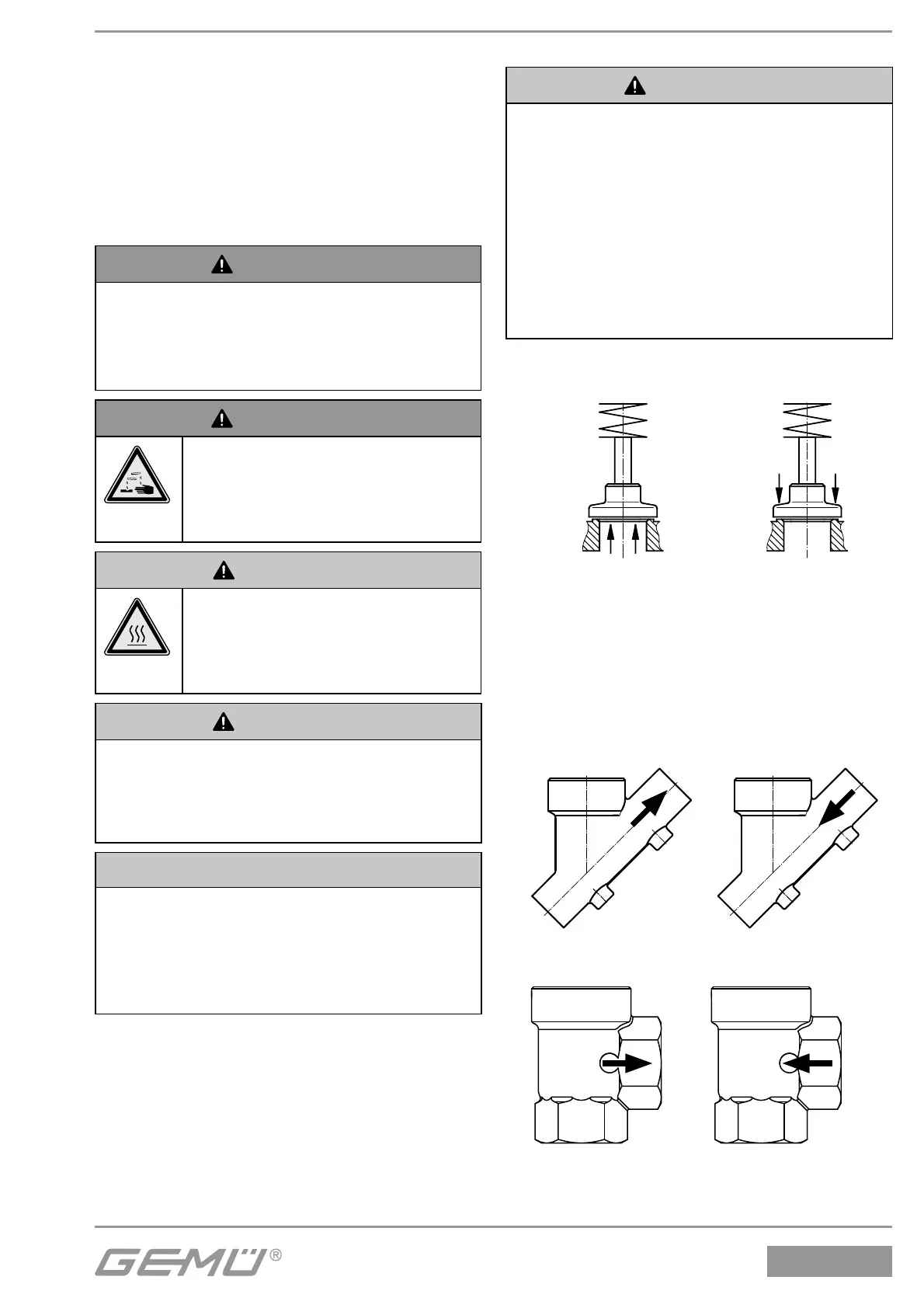

 Richtung des Betriebsmediums:
Durchfl ussrichtung:
gegen den Teller*
Antriebe B, 0, 0K,
1, 1K, 2, 2K
mit dem Teller
Antriebe 3, 3L,
4, 4L
* Zu bevorzugende Durchfl ussrichtung
bei inkompressiblen, fl üssigen Medien
um "Wasserschläge" zu vermeiden
 Die Durchfl ussrichtung ist durch
einen Pfeil auf dem Ventilkörper
gekennzeichnet:
Durchgangskörper
Antriebe B, 0, 0K, 1, 1K, 2, 2K
Durchgangskörper
Antriebe 3, 3L, 4, 4L
Eckkörper
Antriebe B, 0, 0K, 1, 1K, 2, 2K
Eckkörper
Antriebe 3, 3L, 4, 4L
