Manual del propietario del soplador de nieve 9
Información general y configuración

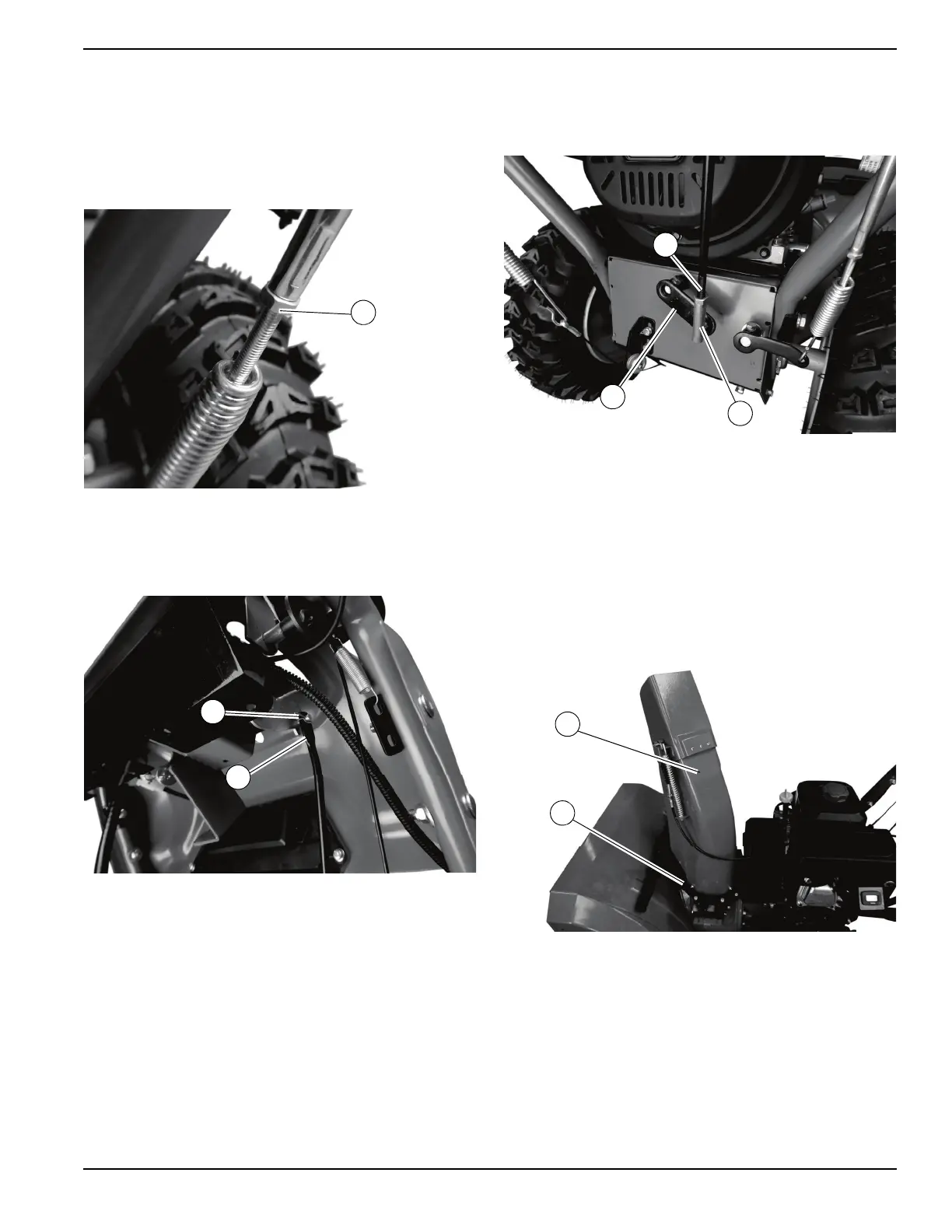

7. Consulte la Figura 2-8. Levante las cubiertas de
plástico e inspeccione las contratuercas (L) del
cable de control de la barrena y del cable de
control de accionamiento para verificar que estén
apretadas. Apriete según sea necesario con una
llave de 6
mm para afirmar el cable y una llave de
8
mm para apretar la tuerca.
Figura 2-8. Contratuerca del cable de control
8. Consulte la Figura 2-9. Retire el pasador (M) e
instale el extremo superior de la barra de conexión
de cambio (N).
Figura 2-9. Barra de conexión de cambio del extremo
superior
9. Consulte la Figura 2-10. Retire la contratuerca del
cardán inferior (O) de la barra del conector de
cambio (P) e inserte las roscas a través del
conector de cambio (Q).
Figura 2-10. Cardán inferior de la barra del conector
de cambio
10. Fije el cardán con la contratuerca con una llave de
11
mm en el cardán y una llave de 13 mm en la
contratuerca.
11. Verifique que la contratuerca del cardán superior
esté apretada con una llave de 14
mm.
12. Consulte la Figura 2-11. Coloque el conjunto de
conducto (R) en el conjunto de placa de
engranajes (S) y alinee los orificios de montaje.
Figura 2-11. Conjunto de conducto
